Eaton XP-504 Handbuch
  1. Anleitungen
  2. Marken
  3. Eaton Anleitungen
  4. Industrie PCs
  5. XP-504 Serie
  6. Handbuch
Eaton XP-504 Handbuch

Eaton XP-504 Handbuch

Vorschau ausblenden Andere Handbücher für XP-504:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

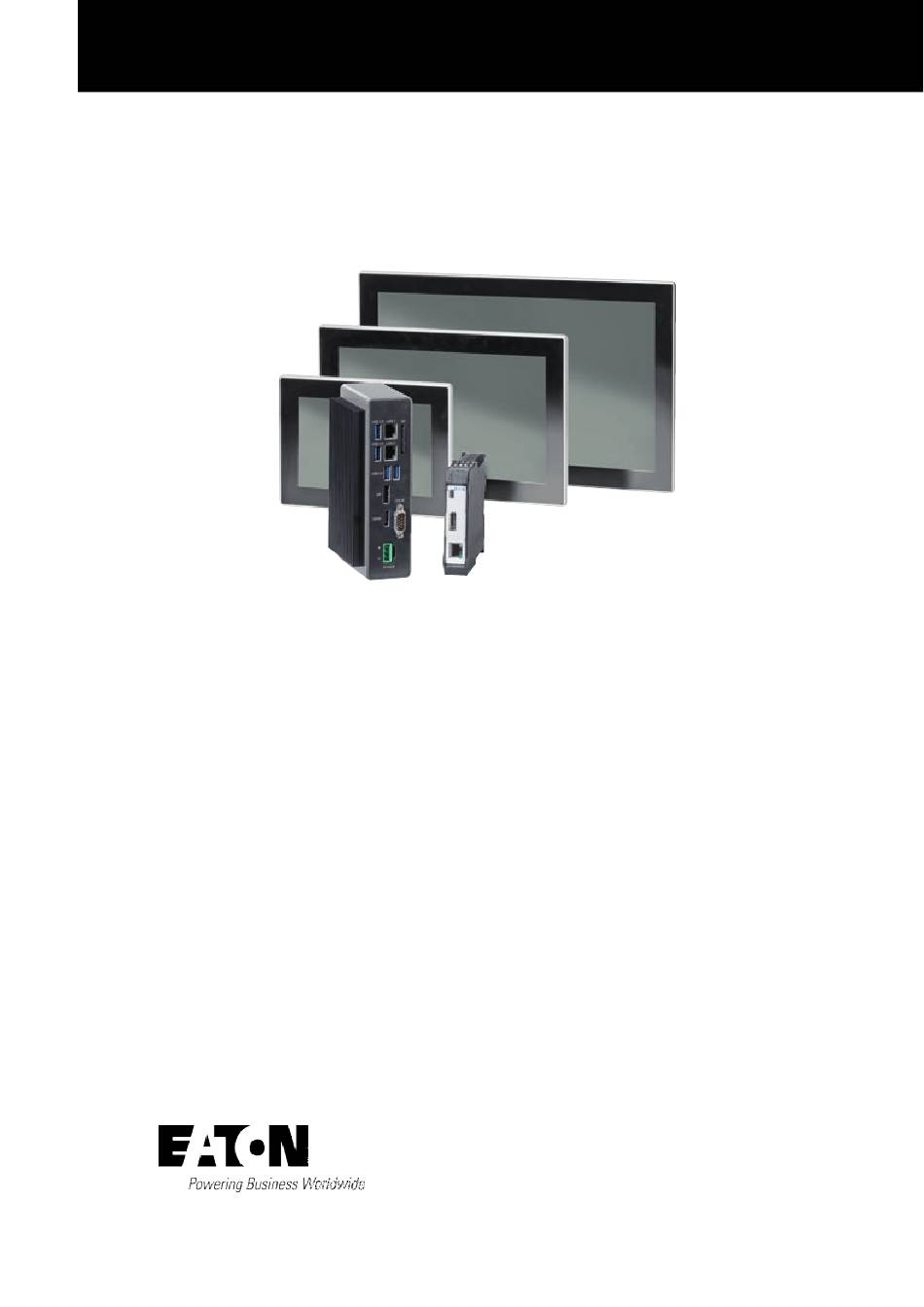

04/2022 MN048028DE

Handbuch

XP-504
Handbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eaton XP-504

Inhaltszusammenfassung für Eaton XP-504

  • Seite 1: Handbuch

    04/2022 MN048028DE Handbuch XP-504 Handbuch...

  • Seite 2: Impressum

    Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

  • Seite 3: Vor Beginn Der Installationsarbeiten

    GEFAHR! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten Installation erfordert Elektro-Fachkraft Entriegeln der NOT-AUS-Einrichtungen darf keinen Wiederanlauf bewirken. Gerät spannungsfrei schalten Einbaugeräte für Gehäuse oder Schränke dürfen Gegen Wiedereinschalten sichern nur im eingebauten Zustand, Tischgeräte oder Por- Spannungsfreiheit feststellen tables nur bei geschlossenem Gehäuse betrieben Erden und kurzschließen und bedient werden.

  • Seite 5: Inhaltsverzeichnis

    Weitere Nutzerinformationen Beschreibung Bestimmungsgemäße Verwendung Geräteausführungen 1.2.1 Ausstattung der XP-504-PC´s 1.2.2 Ausstattung der XP-504-Widescreen-Terminal´s 1.2.3 Gerätevarianten 1.2.3.1 Visualisierungssoftware der Serie XP-504 1.2.3.2 Widescreen-Terminal-Größen 1.2.3.3 Interface - Schnittstellenausstattung Typenschild Erklärung der Typenbezeichnung Zubehör Support Bedingungen zur Underwriters Laboratories Inc. (UL) Zulassung23 1.7.1 Panel-PC 1.7.2...
  • Seite 6 Extender TX 3.2.3.1 Einbauort 3.2.3.2 Einbaulage Auspacken und Lieferumfang überprüfen Montage 3.4.1 Panel-PC, Terminal und Terminal mit Extender RX 3.4.1.1 Vorbereitende Arbeiten 3.4.1.2 Einbau vom Panel-PC und Terminals 3.4.2 Box-PC 3.4.2.1 Tragschienen-Montage 3.4.2.2 Montagewand 3.4.3 Extender TX XP-504 04/2022 MN048028DE Eaton.com...
  • Seite 7 USB - Schnittstellen 4.3.1 USB-Host 4.3.2 USB-B 4.3.3 Mini USB-B Ethernet Display-Schnittstellen 4.5.1 DisplayPort (DP) 4.5.2 High Definition Multimedia Interface (HDMI) Serielle Schnittstellen RS232/RS422/RS485 DVI-I Inbetriebnahme Erstinbetriebnahme 5.1.1 Peripheriegeräte anschließen Betrieb vom XP-504 Bedienung Touch-Display Sicherheitshinweise XP-504 04/2022 MN048028DE Eaton.com...
  • Seite 8 7.2.3 Spezielle Funktionen 7.2.3.1 Protect Mode (Betrieb mit zwei Laufwerken, C:\ und D:\) 7.2.3.2 Protect Mode Datenorganisation 7.2.4 Benutzer verwalten und Konfiguration des XP-504 7.2.5 Ändern von Benutzername oder Passwort 7.2.6 Gerätestart ohne Benutzer Anmeldedialog 7.2.7 Lizenz Eaton Galileo-Open Runtime 7.2.8...
  • Seite 9 XP-504-15-... Panel-PC A.1.2.3 XP-504-21-... Panel-PC A.1.2.4 XP-504-BOXPC-... Box-PC A.1.2.5 XP-504-10-...Terminal A.1.2.6 XP-504-15-...Terminal A.1.2.7 XP-504-21-...Terminal A.1.2.8 XP-504-10-...Terminal mit Extender RX A.1.2.9 XP-504-15-...Terminal mit Extender RX A.1.2.10 XP-504-21-...Terminal mit Extender RX A.1.2.11 XP-504-EXT-Modul A.1.3 Allgemeine Daten A.1.4 Angaben zur Spannungsversorgung A.1.5 Zulassungen und Normen...

  • Seite 10: Zu Dieser Dokumentation

    Das Handbuch beinhaltet die Informationen, die für einen korrekten und sicheren Umgang mit dem XP-504 notwendig sind. Das Handbuch XP-504 gilt als Bestandteil des Gerätes und muss, dem Benutzer stän- dig zugänglich, in deren Nähe aufbewahrt werden. Das vorliegende Handbuch beschreibt alle Lebensphasen der Geräte: Transport, Installation, Inbetriebnahme, Bedienung, Wartung, Lagerung und Entsorgung.

  • Seite 11: Zielgruppe

    Fachkenntnisse vorausgesetzt. VORSICHT Installation erfordert Elektro-Fachkraft Beachten Sie die Sicherheitsvorschriften zum XP-504! Vor dem Arbeiten mit dem XP-504 muss das Kapitel zu den Sicher- heitsvorschriften von allen Personen, die mit dem HMI arbeiten, gele- sen und verstanden worden sein. WARNUNG Unvollständige Dokumente...

  • Seite 12: Haftungsausschluss

    Für die Richtigkeit und Vollständigkeit der Angaben wird keine Haftung übernommen. Die Angaben enthalten insbesondere keine Zusicherung bestimmter Eigenschaften. Das XP-504 darf nur in Kenntnis und Verständnis dieses Handbuches betrieben wer- den. Sofern die sicherheitsrelevanten Hinweise nicht beachtet werden, insbesondere die Installation und Inbetriebnahme vom XP-504 durch nicht hinreichend qualifiziertes Personal erfolgt oder sachwidrig verwendet werden, können vom XP-504 aus-...

  • Seite 13: Lesekonventionen

    Verletzungen oder zum Tod führen. GEFAHR! Gefährliche elektrische Spannung! VORSICHT warnt vor gefährlichen Situationen, die möglicherweise zu Ver- letzungen führen. Warnung vor Sachschäden ACHTUNG warnt vor möglichen Sachschäden. Verbot Hier wird das Verbot erklärt Gebot Hier wird das Gebot erklärt XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 14: Weitere Nutzerinformationen

    Wissenswertes, nützliches Zusatzwissen 0.1.5.2 Weitere Nutzerinformationen Dokumente, wie zum Beispiel Handbücher, werden nach dem Symbol mit dem Titel und der Eaton-Nummer zu Identifizierung aufgelistet. Titel der Publikation zur Identifizierung die Eaton Publikationskennung zu externen Internet-Adressen, diese werden hinter dem Symbol angezeigt.

  • Seite 15: Beschreibung

    Größen 10.1“, 15.6“ und 21.5“. Ihr schlankes Design mit entspiegelter Glas- front sorgt für eine moderne Optik. Dank der robusten, kratz-unempfindlichen Front und des offenen Gerätekonzeptes lassen sich die XP-504 Geräte in nahezu allen Industriezweigen im Maschinen- und Anlagenbau einsetzen.
  • Seite 16 1. Beschreibung Abb. 2: Übersicht zur Geräteserie Kombination der Geräte XP-504 untereinander Jeder PC kann mit maximal zwei Terminal´s verbunden werden. Jeder Panel-PC oder Box-PC kann mit zwei Terminals oder zwei Terminal mit Extender RX oder aber einem Terminal und einem Terminal mit Extender RX erweitert werden.

  • Seite 17: Bestimmungsgemäße Verwendung

    1. Beschreibung 1.1 Bestimmungsgemäße Verwendung 1.1 Bestimmungsgemäße Verwendung Die Geräte der Serie XP-504 werden hauptsächlich im Maschinen- und Anlagenbau eingesetzt. Sie sind geeignet für Aufgaben im industriellen Bereich und werden typischerweise in der Automation im Innenbereich verwendet. Jegliche andere Verwendung muss vorab mit dem Hersteller abgeklärt werden.

  • Seite 18: Ausstattung Der Xp-504-Widescreen-Terminal´s

    1. Beschreibung 1.2 Geräteausführungen An jeden der XP-504-PC´s können bis zu zwei Widescreen-Terminal´s der Serie XP- 504 angeschlossen werden. 1.2.2 Ausstattung der XP-504-Widescreen-Terminal´s Jedes Widescreen-Terminal ist ein Farbdisplay, TFTund zur Gestensteuerung geeig- net (Multifinger Touchsreen). Um die Position der Druckstelle zu erkennen, muss das Projected Capacitive Touch (PCT)-Display mit dem Finger oder einem Touchpen berührt werden.

  • Seite 19: Interface - Schnittstellenausstattung

    1 x RJ45 (Extender 1 x RJ45 (Extender TX), 4 x USB3.0, Touch) 1 x Mini USB-B, 1 x DVI-I, 1 x DP RS232/RS422/485, 1 x DP 1 x HDMI, 1 x DP, Slot für SD-Karte XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 20: Typenschild

    Erforderliche Spannungsversorgung Serien-Nr. (Serial-No.) Symbole und Informationen zur Zulassung Anordnung der Schnittstellen Um einen schnellen und optimalen Support zu erhalten, geben Sie dem Kundendienst immer folgende Daten vom Typenschild an: Artikel-Nr. (Part-No oder Art.-No) Serie-Nr. (Serial-No) XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 21: Erklärung Der Typenbezeichnung

    1. Beschreibung 1.4 Erklärung der Typenbezeichnung 1.4 Erklärung der Typenbezeichnung Die verfügbaren Varianten und Ausführung sind in der Typenbezeichnung ver- schlüsselt. Auf dem Typenschild vom Ihrem XP-504 ist die Typenbezeichnung angegeben. Panel-PC XP-504 - Displaygröße - Schnittstellen- - Version - Visualisierungs-...

  • Seite 22: Zubehör

    1. Beschreibung 1.5 Zubehör 1.5 Zubehör Für XP-504-Geräte ist Zubehör erhältlich. ACHTUNG Nur Originalzubehör verwenden. Bestellen Sie Zubehör bei Ihrem Lieferanten oder über den Eaton Online-Katalog. Eaton.com/ecat 1.6 Support Um einen schnellen und optimalen Support zu erhalten, geben Sie bei Rückfragen dem Kundendienst die folgende Daten vom Typenschild an: Artikel-Nr.

  • Seite 23: Bedingungen Zur Underwriters Laboratories Inc. (Ul) Zulassung23

    Die Einbaulage darf 45° nach hinten und bis 10° nach vorne für queren und senk- rechten Einbau nicht überschreiten Betrieb bis zu einer Höhe von 2000 m (NHN) Überspannungskategorie II Verschmutzungsgrad 2 geeignete Spannungsversorgung Means of protection Class III (SELV gemäß UL 61010-2-201) Zulässiger Spannungsbereich -15%/+20% der Nennspannung 24V XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 24: Terminal Mit Extender Rx

    Maximale relative Luftfeuchtigkeit 95% für Temperaturen bis zu 45 °C linear abneh- mend auf 50% relative Luftfeuchtigkeit bei 40 °C. Die Schraubklemmen des Steckverbinders für die Versorgungsspannung sind mit einem maximalen Drehmoment von 0.5 - 0.6 Nm (4.4 -5.3 lb-in) anzuziehen. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 25: Bedingungen Zur Underwriters Laboratories Inc. (Ul) Zulassung In Explosionsgefährdeten Bereichen - Ul-Ex

    1. Beschreibung 1.8 Bedingungen zur Underwriters Laboratories Inc. (UL) Zulassung in explosionsgefährdeten 1.8 Bedingungen zur Underwriters Laboratories Inc. (UL) Zulassung in explo- sionsgefährdeten Bereichen - UL-EX Die Zulassung für die XP-504-..-TERMINAL und XP-504-..-TERMINAL-EXT-Geräte wur- den beantragt. EXPLOSIONSGEFAHR Nur diese Geräte: XP-504-..-A10-A01-2.

  • Seite 26: Einsatz Im Explosionsgefährdeten Bereich - Atex

    Nur mit antistatischem und feuchtem Tuch reinigen Beim Einsatz in der explosionsgefährlichen Zone 22: Die XP-504…-A10-A01-…, XP-504-..-TERMINAL und XP-504-..- TERMINAL-EXTsind zum Einbau in die Front von Gehäusen in der Zündschutzart „tc“ (alternativ „ta“ oder „tb“) vorgesehen. Dieser Einbau muss separat geprüft und bescheinigt werden.

  • Seite 27: Marine Approbation

    1. Beschreibung 1.10 Marine Approbation 1.10 Marine Approbation Die Zulassung für das XP-504 wurde bei Det Norske Veritas beantragt. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 28: Sicherheitsvorschriften

    2.1 Grundsätzliches 2. Sicherheitsvorschriften 2.1 Grundsätzliches Die Geräte der Serie XP-504 entsprichen dem Stand der Technik und den aner- kannten sicherheitstechnischen Regeln, trotzdem können Gefahren entstehen. Jedes der XP-504-Geräte darf nur in einwandfreiem technischen Zustand, unter Beachtung dieses Dokumentes, bestimmungsgemäß betrieben werden.

  • Seite 29: Nutzungsinformationen Zum Gerät

    Gebot Führen Sie die Wertstoffe dem örtlichen Wertstoffkreislauf zu. Nicht mehr benutzte Geräte der Serie XP-504 müssen nach den örtlich geltenden Vor- schriften fachgerecht entsorgt werden oder an den Hersteller oder Vertrieb retour- niert werden. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 30: Voraussetzungen Für Einen Störungsfreien Betrieb

    Damit die Geräte der Serie XP-504 die vertraglichen Bedingungen erfüllen können, sind folgende Punkte einzuhalten: Nur dafür qualifizierte Personen dürfen mit dem XP-504 arbeiten. Diese Personen haben die Dokumente zum XP-504 gelesen und halten sich an die darin enthaltenen Anweisungen. Die Umgebungsbedingungen werden eingehalten.

  • Seite 31: Gerätespezifische Gefahren

    Verwendung in Class I, Division 2, Groups A, B, C, D, Class II, Division 2, Groups F und G, Class III oder in nicht gefähr- deten Bereichen zugelassen. XP-504-Geräte in explosionsungefährdeter Umgebung einsetzen Für die sichere Montage und die Zulassung gelten die Angaben zu Halteklammern und Anzugmoment der jeweiligen Mon- tageanweisung zum Gerät.
  • Seite 32 Nur mit antistatischem und feuchtem Tuch reinigen Beim Einsatz in der explosionsgefährlichen Zone 22: Die XP-504…-A10-A01-…, XP-504-..-TERMINAL und XP-504-..- TERMINAL-EXTsind zum Einbau in die Front von Gehäusen in der Zündschutzart „tc“ (alternativ „ta“ oder „tb“) vorgesehen. Dieser Einbau muss separat geprüft und bescheinigt werden.
  • Seite 33 2. Sicherheitsvorschriften 2.3 Gerätespezifische Gefahren VORSICHT ZERSTÖRUNG Das XP-504 darf ausschliesslich durch den Hersteller oder eine von ihm bevollmächtigte Stelle geöffnet werden. Betreiben Sie das Gerät nur mit vollständig verschlossenem Gehäuse. VORSICHT ELEKTROSTATISCHE ENTLADUNG Berühren von elektrostatisch gefährdeten Bauteilen (z. B. Stecker- PINs) vermeiden.
  • Seite 34 Ausführung des Erdanschlusses: Leitungsquerschnitt ≧ 6 mm², Länge ≦ 350 mm, Breite ≥ 20 mm Das XP-504 muss am zentralen Erdungspunkt mit der leitenden Struk- tur z.B. vom Schaltschrank verbunden werden. Für eine einwandfreie Funktion ist diese Art der Erdung zwingend vorgeschrieben.
  • Seite 35 Das Gerät nicht direkter Wärmestrahlung von Heizgeräten aussetzen. VORSICHT UV-LICHT Kunststoffe verspröden unter Einwirkung von UV-Licht. Diese künst- liche Alterung reduziert die Lebensdauer vom XP-504. Die Geräte der Serie XP-504 vor direkter Sonneneinstrahlung oder anderer Quellen von UV-Strahlen schützen. XP-504 04/2022 MN048028DE Eaton.com...
  • Seite 36 Gegenstände (z. B. Messer) ver- wenden. keine aggressiven oder scheuernden Reinigungs- und Lösungs- mittel verwenden. Verhindern Sie dass Flüssigkeiten in das XP-504 gelangen (Kurz- schlussgefahr) oder eine Beschädigung vom XP-504. VORSICHT EINBAUAUSSCHNITT HMI Der Einbauausschnitt für Panel-PC, Widescreen-Terminal und Terminal mit Extender RX ist so zu wählen, dass Versteifungen die zur...
  • Seite 37 RJ45-Steckverbindung vor starker Vibration schützen. RJ45-Steckverbindung vor Zugkraft auf die Buchse schützen. WARNUNG Die XP-504 sind Produkte, die nach ICE/EN 61000−6-4 für die Benut- zung in Industriebereichen vorgesehen sind. Diese Produkte können im Wohnbereich Funkstörungen verursachen. In diesem Fall muss der Betreiber entsprechende Maßnahmen zur Funkentstörung durch-...

  • Seite 38: Installation

    Keine direkte Sonnenbestrahlung auf die Geräte. VORSICHT UV-LICHT Kunststoffe verspröden unter Einwirkung von UV-Licht. Diese künst- liche Alterung reduziert die Lebensdauer vom XP-504. Die Geräte der Serie XP-504 vor direkter Sonneneinstrahlung oder anderer Quellen von UV-Strahlen schützen. Überhitzung der XP-504-Geräte verhindern.

  • Seite 39: Temperaturen

    Lüftungsöffnungen, Kühlrippen und Gehäuse der XP-504-PC´s durch den Einbau nicht bedecken: Sie ermöglichen die Luftzirkulation zur Kühlung. . Die Kühlung der XP-504 erfolgt rein passiv über freie Konvektion, d.h. es kommt kein Lüfter zum Einsatz. Die Wärme der CPU und Leistungshalbleiter des Netzteils werden über einen Heatspreader gebunden und über die großflächige Kühlrippen am Gehäuse der...
  • Seite 40 3.1 Temperaturen Freiraum Abb. 7: Einbauabstand a, b ≧ 50 mm (1,97"), c ≧ 20 mm (0,79") Beim Einbau der XP-504-Geräte in komplexe Systeme zusammen mit anderen Bau- gruppen, ist kundenseitig eine Überhitzung durch geeignete Umlüftung zu ver- meiden. Umgebungstemperatur bei natürlicher Konvektion: ϑ: 0°C (32°F) ≦ T ≦ 45°C (113°F) Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers.

  • Seite 41: Einbauposition

    ≦ 0,5 mm (0.02") am Einbau-Ausschnitt bei einer Rautiefe ≦ 120; IP 65 ￫ DIN ISO 2768-2 (K) 3.2.1.2 Einbaulage Die Geräte Panel-PC, Terminal und Terminal mit Extender RX der Serie XP-504 sind für den Einbau im Quer- oder Hochformat konzipiert. √...
  • Seite 42 Die Anschlüsse befinden sich an der Unterseite vom Rechnerkern für Panel-PC, Terminal und Terminal mit Extender RX. Beachten Sie das Ausbaumaß für die SD-Karte und den Austausch der Batterie sowie den benötigten Platz für die Schnittstellen- Anschlüsse. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 43: Box-Pc

    3.2 Einbauposition 3.2.2 Box-PC 3.2.2.1 Einbauort Der XP-504-BOXPC-...ist für den vertikalen Einbau in Schaltschränke konzipiert. Der Einbau in den Schaltschrank erfolgt an der Hutschiene mittels einer Befes- tigungsklammer. Alternativ ist eine horizontale und vertikale Montage mit Hilfe der beiden Mon- tageplatten an einer Montagewand möglich.

  • Seite 44: Einbaulage

    Achten Sie beim Einbau auf die richtige Ausrichtung. Abb. 11: Einbaulage Extender TX Spannungsanschluss oben Zugänglichkeit der Anschlüsse im eingebautem Zustand gewährleisten. Die Anschlüsse befinden sich an der Frontseite vom Extender TX. Beachten Sie den benötigten Platz für die Schnittstellen- Anschlüsse. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 45: Auspacken Und Lieferumfang Überprüfen

    Sie diese an den Endkunden weiter. Fehlende Teile oder Beschädigungen Fallen Ihnen bei der Kontrolle Unregelmäßigkeiten auf wenden Sie sich an Ihren Händler oder den Eaton Service +1 877-386-2273 (en) / 877-ETN-CARE (877-386-2273) Die Verpackungen der Geräteserie beinhalten: Tab. 4: Verpackungseinheit Panel-PC XP-504-...
  • Seite 46 Halteklammer mit Gewindestift Innensechskant M4 x 25 DIN 914 verzinkt XP-504-10-... 10 x XP-504-15-... 12 x XP-504-21-... USB-A auf USB-B-Kabel DisplayPort Kabel Kabelbinder Tab. 7: Verpackungseinheit Terminal mit Extender RX Benennung Stück XP-504-..-TERMINAL-EXT Steckverbinder MSTBT 2,5/3-ST-5,08 XP-504 04/2022 MN048028DE Eaton.com...
  • Seite 47 Stück XP-504-EXT-Modul Montageanleitung IL048019ZU Steckverbinder MSTBT 2,5/4-ST-5,08 Die XP-504-Serie ist zwar robust aufgebaut, die eingebauten Komponenten sind jedoch empfindlich gegen zu starke Erschütterungen und/oder Stöße. Schützen Sie deshalb das XP-504 vor mechanischen Belastungen außerhalb der bestimmungsgemäßen Verwendung. Das Gerät darf nur in seiner Originalverpackung, sachgerecht verpackt, transportiert werden.

  • Seite 48: Montage

    1.5 mm (0.06“) ≦ d ≦ 4 mm (0.16“) Alle Halteklammern müssen an den dafür vorgesehenen Stellen montiert werden. Werkzeugliste: Schraubenschlüssel für Inbusschlüssel 2 mm (5/64") PZ2 Pozidriv-Schraubendreher Gabelschlüssel SW10 Masseband: Länge ≤ 35 cm, Breite ≥ 20 cm mit Öse Drehmomentschlüssel mit Newtonmeter-Skala XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 49: Vorbereitende Arbeiten

    Element, um die Schutzart IP65 (frontseitig) zu erreichen. Mit Hilfe der Halteklammern werden Panel-PC, Terminal und Terminal mit Extender RX im Einbau-Ausschnitt, z.B. der Schaltschranktür, befestigt. Dazu müssen die Klammern im Gehäuse eingehängt und gegen die Schaltschranktür etc. verschraubt werden. XP-504 04/2022 MN048028DE Eaton.com...
  • Seite 50 Mitte Links und rechts am Gerät: Je eine Halteklammer an der mittleren Befestigungsposition Abb. 13: Position der Halteklammer IP65 am XP-504-10-... 15"-Geräte Positionen der 10 Halteklammern für Schutzklasse IP65 und Geräte, die in explosionsgefährlicher Umgebung eingesetzt werden Oben und unten am Gerät:...
  • Seite 51 Mitte Links und rechts am Gerät: Je eine Halteklammer an der oberen und unteren Befestigungsposition Abb. 15: Position der Halteklammer IP65 am XP-504-21-... IP Schutzart Bei verschließenden Sitz der Dichtung und ordnungsgemäßer Montage der Hal-...

  • Seite 52: Einbau Vom Panel-Pc Und Terminals

    3. Installation 3.4 Montage 3.4.1.2 Einbau vom Panel-PC und Terminals 1. Setzen Sie das XP-504 von vorne in den Einbauausschnitt ein. Abb. 16: Einsetzen in Einbauausschnitt 2. Sichern Sie das Gerät gegen Herausfallen, solange das Gerät nicht mit allen Halteklammern befestigt ist.

  • Seite 53: Box-Pc

    Hängen Sie das Gerät von oben an der Befestigungsklammer in der Hutschiene ein. Drücken Sie die Feder der Befestigungsklammer herunter, damit das Gerät ein- rastet. Dazu den Box-PC unten an die Hutschiene heran drücken. Kontrollieren Sie den festen Sitz auf der Hutschiene. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 54: Montagewand

    0,4 Nm (3,54 lb-in) an. M3x5 0.4 Nm (3.54 lb-in) Für die Befestigung an der Montagewand passen M4-Schraub-Verbindungen durch die Montageplatten. Verwenden Sie beide Montagepunkte. Ziehen Sie jede M4-Verschraubung mit einem Drehmoment von 2,2 Nm (19,4716 lb-in) an. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 55: Extender Tx

    Hängen Sie das Gerät mit der Spannungsversorgung nach oben in der Hut- schiene ein. Lassen Sie den Federzug-Mechanismus auf der Hutschienen einschnappen. Ziehen Sie dazu die Feder der Befestigungsklammer herunter, und drücken das XP-504-EXT-Modul unten an die Hutschiene heran. Kontrollieren Sie den festen Sitz auf der Hutschiene. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 56: Betriebsbereitschaft Herstellen

    Ausführung des Erdanschlusses: Leitungsquerschnitt ≧ 6 mm², Länge ≦ 350 mm, Breite ≥ 20 mm Das XP-504 muss am zentralen Erdungspunkt mit der leitenden Struk- tur z.B. vom Schaltschrank verbunden werden. Für eine einwandfreie Funktion ist diese Art der Erdung zwingend vorgeschrieben.

  • Seite 57: Elektrischer Anschluss

    Der Netztransformator muss den gültigen Normen entsprechen. XP-504-Geräte besitzen eine interne Schmelzsicherung und einen Verpolschutz für die galvanisch getrennte Spannungsversorgung. Die PC´s der Geräteserie XP-504 und Terminal´s mit Extender RX sowie das XP-504- EXT-Modul benötigen eine 24 V Bemessungsbetriebsspannung von einer Ver- sorgung mit sicherer Trennung (SELV).
  • Seite 58 3. Installation 3.5 Betriebsbereitschaft herstellen Leistungsaufnahme PC´s der Geräteserie XP-504 XP-504-10-... max. 38,4 W XP-504-15-..., max. 43,2 W XP-504-21-... max. 48,0 W XP-504-BOXPC-... max. 31,2 W Terminal´s der Geräteserie XP-504 10"-Terminal max. 7,2 W 15"-Terminal max. 9,6 W 21"-Terminal max. 16,8 W 10"-Terminal-EXT...

  • Seite 59: Funktionserdung Widescreen-Terminal

    Ausführung des Erdanschlusses: Leitungsquerschnitt ≧ 6 mm², Länge ≦ 350 mm, Breite ≥ 20 mm Das XP-504 muss am zentralen Erdungspunkt mit der leitenden Struk- tur z.B. vom Schaltschrank verbunden werden. Für eine einwandfreie Funktion ist diese Art der Erdung zwingend vorgeschrieben.

  • Seite 60: Funktionserdung Box-Pc Und Extender Tx

    Terminal mit Extender RX Abb. 20: Funktions-Erdleiter/Masseband am Widescreen-Terminal-Gehäuse anschrauben 3.5.1.2 Funktionserdung Box-PC und Extender TX Beim Box-PC und XP-504-EXT-Modul reicht die Funktionserde über den Anschluß am Steckverbinder aus. Beachten Sie dazu die Spezifikation zur Spannungsversorgung. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 61: Stromversorgung Via Steckverbinder

    Kupferleiter verwenden, mindestens 65°C ausgelegt Querschnitt min. 0,75 mm / max. 2,5 mm (Litze oder Draht) min. AWG19 / max. AWG14 Anzugsdrehmoment 0.5 - 0.6 Nm (4.4 -5.3 lb-in) für die Schrauben am jeweiligen Steckverbinder Abisolierlänge 7 mm XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 62: Stromversorgung Panel-Pc, Terminal Und Terminal Mit Extender Rx

    Abb. 21: Anschluss der Schraubklemmen mit MSTBT 2,5/3-ST-5,08 Tab. 11: Belegung MSTBT 2,5/3-ST-5,08 Signal Anschluß Belegung Spannungsversorgung 24 VDC + 24 VDC SELV (safety extra low voltage) +24 V DC n.c. n.c. nicht belegt Spannungsversorgung 0 V XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 63: Stromversorgung Box-Pc

    Abb. 22: Anschluss der Schraubklemmen mit MSTBT 2,5/3-ST-5,08 Tab. 12: Belegung MSTBT 2,5/3-ST-5,08 Signal Anschluß Belegung Spannungsversorgung 24 VDC + 24 VDC SELV (safety extra low voltage) +24 V DC Fkt erde Funktionserde Spannungsversorgung 0 V XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 64: Stromversorgung Extender Tx

    Abb. 23: Anschluss der Schraubklemmen mit MSTBT 2,5/4-ST-5,08 Tab. 13: Belegung MSTBT 2,5/4-ST-5,08 Signal Anschluß Belegung Funktionserde n.c. intern belegt n.c. +24 V DC Spannungsversorgung 24 VDC + 24 VDC SELV (safety extra low voltage) Spannungsversorgung 0 V XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 65: Peripheriegeräte Verwenden - Externe Anschlüsse

    Die Geräteserie XP-504 von Eaton bietet durch seine Schnittstellen die Möglichkeit verschiedene Peripheriegeräte und Komponenten anzuschließen. Die Ausstattung der einzelnen Geräte der Serie XP-504 richtet sich nach deren Erfor- dernissen. Nicht alle Anschlüsse sind an allen Geräten der Serie verfügbar.

  • Seite 66: Anordnung Der Schnittstellen

    SUB-D-Stecker 9-polig, nicht galvanisch getrennt über BIOS konfigurierbar; Default-Einstellung: RS 232 Full duplex ⑪ Zugentlastung Metallplatte zum Fixieren der USB und HDMI-Anschlüsse ⑫ Spannungsversorgung 24 VDC MSTBT 2,5/3-ST-5,08 ⑬ Batterie BR2032 (190mAh, 3V) von Panasonic * Option XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 67: Box-Pc

    Dual-USB-Host 3.0 Dual-USB3.0 / 2.0 T, Stecker Typ A ⑧ Standard-Display-Schnittstelle ⑨ Standard-Display-Schnittstelle 1.4b HDMI ⑩ SUB-D-Stecker 9-polig, nicht galvanisch getrennt RS232/422/485 über BIOS konfigurierbar; Default-Einstellung: RS 232 Full duplex ⑪ 24 VDC Spannungsversorgung MSTBT 2,5/3-ST-5,08 XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 68: Terminal

    RJ-45 Buchse, 8-polig, 2 LEDs (CAT5e/6) EXT IN Die RJ45-Buchsen am Terminal mit Extender RX und Extender TX werden durch die Sender-Empfängerleitung belegt. Die RJ45 (Extender RX) EXT IN-Schnittstelle darf nicht an ein Ethernet-Netzwerk angeschlossen werden. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 69: Extender Tx

    RJ-45 Buchse, 8-polig, 2 LEDs (CAT5e/6) RJ45 (Extender TX) Die RJ45-Buchsen am Terminal mit Extender RX und Extender TX werden durch die Sender-Empfängerleitung belegt. Die RJ45 (Extender TX)-Schnittstelle darf nicht an ein Ethernet-Netzwerk ange- schlossen werden. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 70: Sd-Karte

    Ein Spannungsabfall oder das Entfernen der SD-Karte während diese beschrieben wird, kann zu Datenverlust oder zur Zerstörung der SD- Karte führen. SD-Karte nur in spannungslosem Zustand in das XP-504 ein- setzen. Vermeiden Sie das Schreiben auf SD-Karten, Gründe: Die Anzahl Schreibzyklen von SD-Karten ist begrenzt.
  • Seite 71 4. Peripheriegeräte verwenden - Externe Anschlüsse 4.2 SD-Karte Abb. 29: SD-Karte entnehmen am Panel-PC XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 72: Usb - Schnittstellen

    Die GND-Anschlüsse aller Bussteilnehmer müssen verbunden werden. Anschlüsse am Gerät nur im spannungslosen Zustand belegen oder freigeben. Nur USB-Leitungen mit Abschirmung verwenden. Maximale Leitungslänge: 5 m. Dual-USB 3.0/2.0 Type A USB 3.0/2.0 Type A Abb. 30: USB-Anschlüsse an den PC´der Geräteserie XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 73: Usb-B

    Datenleitung USB 3.0 (DOWN Datenleitung USB 3.0 SSTX+ Super Speed Transmitter SSTX+ Super Speed Transmitter (UP) Datenleitung USB 3.0 (DOWN Datenleitung USB 3.0 4.3.2 USB-B Verfügbar am: Terminal Abb. 33: USB-B 2.0, nicht galvanisch getrennt, Stecker Typ B XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 74: Mini Usb-B

    4.3 USB - Schnittstellen 4.3.3 Mini USB-B Verfügbar am: Extender TX-Modul Abb. 34: PIN-Belegung Mini-USB Buchse Typ-B Spezifikation Kabelleiter Funktion Power + 5V Data - Weiß Daten - Data + Grün Daten + n.c. – Host-Gerät Schwarz Erde XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 75: Ethernet

    Mechanik der Verbindung beschädigt wer- den. RJ45-Steckverbindung vor starker Vibration schützen. RJ45-Steckverbindung vor Zugkraft auf die Buchse schützen. Eaton empfiehlt die Maßnahmen zum Schutz gegen Cyber Attacken durchzuführen. Eaton cyber security Eaton.com/us/en-us/company/news-insights/cybersecurity.html Eaton.com/cybersecurity XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 76: Display-Schnittstellen

    Hot Plug Detect LANE 0+ Return LANE 2+ DP Power LANE 1- Verfügbar am: Extender TX n.c. AUX CH+ LANE 1+ n.c. LANE 0- AUX CH- n.c. Hot Plug Detect LANE 0+ Return n.c. n.c. LANE 1- XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 77: High Definition Multimedia Interface (Hdmi)

    T.D.M.S. Data 2+ 8 DDC Clock T.D.M.S. Data 0- 16 DDC DATA T.D.M.S. Data 2- 10 T.D.M.S. Clock+ T.D.M.S. Data 1+ 11 T.D.M.S. Clock- Hot Plug Detect T.D.M.S. Data 1- 13 n.c. T.D.M.S. Data 0+ 14 n.c. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 78: Serielle Schnittstellen Rs232/Rs422/Rs485

    RS422-Modus eingestellt RS422 RX+ n.c. werden. RS422 RX- n.c. Tab. 16: PIN-Belegung (RS485 Mode) Signal Signal RS485 Data+ 6 n.c. Das BIOS muss auf den RS485 Data- n.c. RS485-Modus eingestellt n.c. n.c. werden. n.c. n.c. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 79: Dvi-I

    T.D.M.S. Clock - DDC Clock (Return for +5V, H-Sync, and V-Sync) n.c. DDC Data Hot Plug-Detect n.c. n.c. T.D.M.S. Data 0- n.c. T.D.M.S. Data 1- T.D.M.S. Data 0+ n.c. T.D.M.S. Data 1+ T.D.M.S. Daten 0/5 Shield XP-504 04/2022 MN048028DE Eaton.com...
  • Seite 80 4. Peripheriegeräte verwenden - Externe Anschlüsse 4.7 DVI-I XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 81: Inbetriebnahme

    Testumgebung zur Spannungsversorgung der Geräte. Das XP-504 bootet sobald es unter Spannung steht. Startet das XP-504 nicht auf oder erscheint eine Fehlermeldung, schlagen Sie nach im Kapitel → Abschnitt "Störungen", Seite 97. Das XP-504 wird abgeschaltet sobald die Spannungsversorgung unterbrochen wurde.

  • Seite 82: Erstinbetriebnahme

    Eine externe Anzeige-Einheit in Form verschiedener Displaytypen lässt sich an den Display- Schnittstellen (DP oder HDMI) anschließen. Ethernet-Netz- XP-504 lässt sich über die beiden RJ-45-Buchsen, die Ethernet-Schnittstellen, an unter- werk schiedliche Rechnernetze anschließen. Ethernet ist ein Standard für lokale Netzwerke. Zur Vernetzung der Rechner werden Twisted- Pair-Leitungen eingesetzt.

  • Seite 83: Betrieb Vom Xp

    5. Inbetriebnahme 5.2 Betrieb vom XP-504 5.2 Betrieb vom XP-504 Für den Gebrauch wird das XP-504 nach der Erstinbetriebnahme über den Anschluss an die Spannungsversorgung betrieben. Ein separates Ein- und Ausschalten ist nicht erforderlich. Die Lebensdauer der Hintergrundbeleuchtung kann durch Reduk- tion der Helligkeit erhöht werden.
  • Seite 84 5. Inbetriebnahme 5.2 Betrieb vom XP-504 XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 85: Bedienung Touch-Display

    6. Bedienung Touch-Display Betrifft: Panel-PC, Terminal und Terminal mit Extender RX 6.1 Sicherheitshinweise Bei den Widescreen-Terminals der XP-504-Geräteserie können zusätzliche Gefahren auftreten, die von der Handhabung der Multitouch-Funktion herrühren. Beachten Sie diese Hinweise zur persönlichen Sicherheit sowie zur Vermeidung von Sachschäden.
  • Seite 86 Kratzer oder andere Beschädigungen auf der Glasfront des Geräts können unbeabsichtigte Bedienaktionen auslösen. Fehlfunktionen in der Anlage können Sach- und Körperschäden zur Folge haben. Beim Einbauen und Bedienen des Geräts ist zu beachten, dass die Glas- front nicht beschädigt wird. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 87: Handhabung

    Unsachgemäße Bedienung ist aus der Garantie ausgeschlossen. Nutzen Sie zur Bedienung die Finger oder einen Eingabestift. Die Widescreen-Terminals der XP-504-Geräteserie besitzen ein Touch-Display mit Multitouch-Funktion, das durch Berühren, Tippen und Gesten zu bedienen ist. Diese Eingaben werden mit den Fingerkuppen auf dem Touch-Display ausgeführt. Die Ges- ten lassen sich mit vier Fingern gleichzeitig verrichten.

  • Seite 88: Touch-Einrichtung

    6.3 Touch-Einrichtung Beim Anschluss eines weiteren Widescreen-Terminals an einen PC der Geräteserie XP-504 ist es unter Umständen möglich, dass das Betriebssystem Windows nicht automatisch beide Geräte als Eingabegeräte erkennt. Die Eingabe über Touch ist dann nur auf einem Gerät möglich, weshalb es notwendig ist, beide Geräte manuell als Touchscreen einzurichten.

  • Seite 89: Betriebssystem

    "Start → Stettings → Personalization → Lock sreen" im entsprechenden Register. VORSICHT WICHTIGE BEDIENFUNKTIONEN NUR MIT MEHREREN FINGERN GLEICHZEITIG AUSFÜHREN Wichtige Bedienfunktionen sind so zu programmieren, dass diese nur durch Gesten ausgelöst werden können, die mit mehreren Fingern gleichzeitig auf dem Touch-Display auszuführen sind. XP-504 04/2022 MN048028DE Eaton.com...
  • Seite 90 Sollte es während des Boot-Vorgangs zu einer längeren statischen Berührung des Touch-Displays kommen, könnte dies zu Funk- tionseinschränkungen führen. Dies verhindern Sie durch folgende Maßnahmen: Keine Berührung des Touchscreens während des Boot-Vorgangs! Wenn Berührung, dann leichte Bewegung des Fingers! XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 91: Windows 10 Enterprise Ltsc

    Auf den XP-504-Geräten mit der Typenbezeichnung XP-504-..-…-…-2B bzw. XP- 504-..-…-…-2V ist das Microsoft® Betriebssystem Windows 10 Enterprise LTSC vor- installiert. Ist ihr XP-504 kein Standardgerät oder wird das XP-504 mit einem anderen Betriebs- system betrieben, können diese betriebssystem-abhängigen Beschreibungen nicht oder nur teilweise zutreffen.

  • Seite 92: Protect Mode Datenorganisation

    Protect Mode aktiviert werden. Hierzu starten Sie unter Win- dows „Start → Eaton → Protect Mode Manager“, wählen die Registerkarte „Advanced“ und betätigen die Schaltfläche „Enable Protect Mode“. Danach wird ein Neustart des Systems erzwungen und das XP-504-Gerät befindet sich im normalen, geschützten Zustand. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 93: Benutzer Verwalten Und Konfiguration Des Xp

    System mittels des üblichen Windows Herunterfahren-Vorgangs beendet werden muss, um mögliche Beschädigungen des Betriebssystems zu verhindern. Bei inaktivem Protect Mode empfehlen wir das XP-504-Gerät vom Netzwerk zu ent- fernen und alle für die Installation der Software an das Gerät angeschlossenen Medien zuvor auf Schadsoftware zu prüfen.

  • Seite 94: Ändern Von Benutzername Oder Passwort

    Windows Systemsteuerung „Start → Windows System → Control Panel → User Accounts → User Accounts“. Wurden Änderungen vorgenommen haben und haben Sie für das XP-504 einen auto- matischen Gerätestart ohne Anmeldung konfiguriert, aktualisieren sie bitte die zuge- hörigen Einstellungen in der Windows Registry. Die Vorgehensweise hierzu ist im folgenden Abschnitt «Gerätestart ohne Benutzer Anmeldedialog»...

  • Seite 95: Aktivieren / Deaktivieren Der Iis Kommunikation Für Visual Designer

    Für bestimmte Funktionen von Visual Designer (z.B. Remote Projektierung oder WEB- Visualisierung) ist die Kommunikation über den IIS7 (Microsoft Internet Information Services 7) notwendig. Zur Aktivierung / Deaktivierung dieses Dienstes (und der damit benötigten TCP / UDP- Ports) finden Sie unter Windows „Start → Eaton“ zwei Anwendungen: Activate IIS.cmd Deactivate IIS.cmd...
  • Seite 96 7. Betriebssystem 7.2 Windows 10 Enterprise LTSC XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 97: Störungen

    8. Störungen 8. Störungen In diesem Abschnitt werden Ihnen Hinweise zum Umgang mit den XP-504 gegeben, sollte dieses sich nicht wie erwartet verhalten. Störung Ursache Abhilfe Panel-PC oder Box-PC bootet 24 VDC-Spannungsversorgung liegt Zuleitung und Spannungsversorgung prüfen nicht nicht an...
  • Seite 98 8. Störungen XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 99: Instandhaltung

    Reinigen Sie den Rahmen und das Display nur mit einem sauberen, weichen, antistatischen, feuchten Tuch. 9.1.2 Austausch der Batterie Panel-PC und Box-PC Eine Batterie ist nur in den PC´s der Geräteserie XP-504 enthalten und kann aus- getauscht werden. Ein Austausch ist nur in Ausnahmefall erforderlich, z.B. wenn das Gerät über einen Zeitraum von länger als 6 Jahre spannungslos ist.
  • Seite 100 Um an die Batterie zu gelangen, ziehen Sie den Batterieträger heraus. Batterie aus dem Batterieträger entfernen (roter Pfeil) und die neue Batterie BR2032 (190mAh, 3V) von Panasonic mit dem + Pol voraus in den Batteriehalter einlegen. Batterieträger wieder in den Schlitz einschieben. XP-504 04/2022 MN048028DE Eaton.com...
  • Seite 101 VORSICHT Installation erfordert Elektro-Fachkraft ACHTUNG Beauftragen Sie mit dem Auswechseln der Batterie eine Fachkraft der Elektrotechnik oder den EATON-Service. Um Schäden am Gerät zu vermeiden, vor dem Öffnen des Gehäuses: Betriebssystem herunterfahren. Spannungsversorgung unterbrechen. Box-PC öffnen Die 6 Schrauben (Torx A2 M3x8 ISO 14581) an der Gehäuseseite ohne Kühl- rippen entfernen und verwahren.
  • Seite 102 Legen Sie den SD-Kartenhalter mit dem Blech beiseite, sodass die Batterie zugänglich ist. Ziehen Sie den Stecker vom Mainboard ab und entfernen Sie vorsichtig die Bat- terie von der Gehäuseinnenseite. Stecken Sie die neue Batterie an gleicher Stelle auf dem Board ein. XP-504 04/2022 MN048028DE Eaton.com...
  • Seite 103 Schrauben Sie den SD-Kartenhalter wieder mit den zwei vorher entfernten Schrauben fest. Box-PC schließen Gehäuseplatte passend auf das Gehäuse aufsetzen. Die 6 Schrauben (Torx A2 M3x8 ISO 14581) wieder einschrauben. 0.9 Nm (7.97 lb-in) Anziehen der 6 Torx Schrauben mit einem Drehmoment von 0,9 Nm. XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 104: Reparaturen

    Für Reparaturen wenden Sie sich bitte an Ihren Lieferanten oder an den technischen Support von Eaton. VORSICHT ZERSTÖRUNG Das XP-504 darf ausschliesslich durch den Hersteller oder eine von ihm bevollmächtigte Stelle geöffnet werden. Betreiben Sie das Gerät nur mit vollständig verschlossenem Gehäuse. Verwenden Sie für den Transport die Original-Verpackung.

  • Seite 105: Lagerung, Transport Und Entsorgung

    Sie vor der Inbetriebnahme das Gerät sich der Raum- temperatur angleichen. Das Gerät nicht direkter Wärmestrahlung von Heizgeräten aussetzen. Für den Transport und die Lagerung der XP-504 müssen die Umgebungsbedingungen erfüllt sein. Die max. Umgebungstemperatur für die Lagerung und den Transport darf den spe- zifizierten Wert von: -20 –...
  • Seite 106 Bei Betauung darf das Gerät erst eingeschaltet werden, nachdem es absolut trocken ist. Verwenden Sie für den Transport die Original-Verpackung. Die XP-504-Serie ist zwar robust aufgebaut, die eingebauten Komponenten sind jedoch empfindlich gegen zu starke Erschütterungen und/oder Stöße. Schützen Sie deshalb das XP-504 vor mechanischen Belastungen außerhalb der bestimmungsgemäßen Verwendung.

  • Seite 107: Entsorgung

    XP-504 fachgerecht entsorgen. Gebot Führen Sie die Wertstoffe dem örtlichen Wertstoffkreislauf zu. Nicht mehr benutzte Panel-PC-Geräte müssen nach den örtlich geltenden Vor- schriften entsorgt werden oder an den Hersteller oder Vertrieb retourniert werden. Das XP-504 fachgerecht entsorgen. Bauteil Verwendete Materialien Display-Rahmen Aluminium Widescreen-Terminal Oberfläche pulverbeschichtet...

  • Seite 108: Anhang

    Anhang Anhang A.1 Technische Daten A.1.1 Datenblatt A.1.2 Angaben zu Abmessungen und Gewicht A.1.3 Allgemeine Daten A.1.4 Angaben zur Spannungsversorgung A.1.5 Zulassungen und Normen A.2 Weitere Nutzungsinformationen XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 109: A.1 Technische Daten

    Anhang A.1 Technische Daten A.1 Technische Daten A.1.1 Datenblatt Die aktuellen Angaben entnehmen Sie bitte dem Datenblatt zum Gerät im Eaton Online-Katalog. Eaton.com/ecat Katalog-Nr. Typ Panel-PC 199996 XP-504-10-A10-A01-2B 199997 XP-504-10-A10-A01-2V 199998 XP-504-15-A10-A01-2B 199999 XP-504-15-A10-A01-2V 360002 XP-504-21-A10-A01-2B 360003 XP-504-21-A10-A01-2V Katalog-Nr. Typ Box-PC...

  • Seite 110: A.1.2 Angaben Zu Abmessungen Und Gewicht

    ≦ α ≦ max. + 10° sowie Ebenheit ≦ 0,5 mm (0.02") bei einer Rautiefe Rz ≦ 120; IP 65 ￫ DIN ISO 2768-2 (K) Einbau-Ausschnitt: e = 256 mm (10.07") ±0,5 (0.02"), f = 175 mm (6.88") ±0,5 (0.02") XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 111: A.1.2.2 Xp-504-15

    ≦ α ≦ max. + 10° sowie Ebenheit ≦ 0,5 mm (0.02") bei einer Rautiefe Rz ≦ 120; IP 65 ￫ DIN ISO 2768-2 (K) Einbau-Ausschnitt: e = 388 mm (15.28") ±0,5 (0.02"), f = 239 mm (9.40") ±0,5 (0.02") XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 112: A.1.2.3 Xp-504-21

    ≦ α ≦ max. + 10° sowie Ebenheit ≦ 0,5 mm (0.02") bei einer Rautiefe Rz ≦ 120; IP 65 ￫ DIN ISO 2768-2 (K) Einbau-Ausschnitt: e = 519 mm (20.43") ±0,5 (0.02"), f = 313 mm (12.32") ±0,5 (0.02") XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 113: A.1.2.4 Xp-504-Boxpc

    2 mm (0.08") (0.29") 55 mm (2.17") 7 mm (0.28") Abb. 46: Abmessungen Box-PC-Geräte in mm (Inch) Breite x Höhe x Tiefe 55 mm x 170 mm x 92,3 mm +/- 0.2 mm (ohne Stecker) Gewicht 1,15 kg XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 114: A.1.2.5 Xp-504-10

    ≦ α ≦ max. + 10° sowie Ebenheit ≦ 0,5 mm (0.02") bei einer Rautiefe Rz ≦ 120; IP 65 ￫ DIN ISO 2768-2 (K) Einbau-Ausschnitt: e = 256 mm (10.07") ±0,5 (0.02"), f = 175 mm (6.88") ±0,5 (0.02") XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 115: A.1.2.6 Xp-504-15

    ≦ α ≦ max. + 10° sowie Ebenheit ≦ 0,5 mm (0.02") bei einer Rautiefe Rz ≦ 120; IP 65 ￫ DIN ISO 2768-2 (K) Einbau-Ausschnitt: e = 388 mm (15.28") ±0,5 (0.02"), f = 239 mm (9.40") ±0,5 (0.02") XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 116: A.1.2.7 Xp-504-21

    ≦ α ≦ max. + 10° sowie Ebenheit ≦ 0,5 mm (0.02") bei einer Rautiefe Rz ≦ 120; IP 65 ￫ DIN ISO 2768-2 (K) Einbau-Ausschnitt: e = 519 mm (20.43") ±0,5 (0.02"), f = 313 mm (12.32") ±0,5 (0.02") XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 117: A.1.2.8 Xp-504-10

    Anhang A.1 Technische Daten A.1.2.8 XP-504-10-...Terminal mit Extender RX 37.25 mm 37.25 mm 217 mm (8.54") 31.7 mm (1.25") 206 mm (8.11") (1.47") (1.47") 280.5 mm (11.04") 7.2 mm (0.28") Abb. 50: Abmessungen 10.1" (25,65 cm) Front-Einbau-Geräte in mm (Inch) Breite x Höhe x Tiefe...

  • Seite 118: A.1.2.9 Xp-504-15

    Anhang A.1 Technische Daten A.1.2.9 XP-504-15-...Terminal mit Extender RX 103 mm 103 mm 344.5 mm (13.56") 31.7 mm (1.25") 206 mm (8.11") (4.06") (4.06") 412 mm (16.22") 7.2 mm (0.28") Abb. 51: Abmessungen 15.6" (39,6 cm) Front-Einbau-Geräte in mm (Inch) Breite x Höhe x Tiefe...

  • Seite 119: A.1.2.10 Xp-504-21

    Anhang A.1 Technische Daten A.1.2.10 XP-504-21-...Terminal mit Extender RX 476.5 mm (18.76") 31.7 mm (1.25") 169 mm 206 mm 169 mm (6.65") (8.11") (6.65") 544 mm (21.42") 7.2 mm (0.28") Abb. 52: Abmessungen 21.5" (54,6 cm) Front-Einbau-Geräte in mm (Inch) Breite x Höhe x Tiefe...

  • Seite 120: A.1.2.11 Xp-504-Ext-Modul

    A.1 Technische Daten A.1.2.11 XP-504-EXT-Modul 22.6 mm 114 mm (4.49") (0.89") 43.5 mm (1.71") Abb. 53: Abmessungen XP-504-EXT-Modul in mm (Inch) Breite x Höhe x Tiefe 22.6 mm x 99.35 mm x 113.65 mm +/- 0.2 mm (ohne Stecker) Gewicht 0,17 kg...

  • Seite 121: A.1.3 Allgemeine Daten

    Anhang A.1 Technische Daten A.1.3 Allgemeine Daten Die folgenden Angaben sind gültig für alle XP-504 bzw. der jeweils angegebene Typen. Klimatische Umgebungsbedingungen Luftdruck (Betrieb) 795 - 1080 hPa max. 2000 m ü. NHN Temperatur Umgebungstemperatur t bei natürlicher Konvektion Betrieb ±...
  • Seite 122 SDA Spezifikation 2.0, mind. 8 GB Betriebssystem Windows 10 Enterprise LTSC Kühlung Lüfterlose CPU- und Systemkühlung, rein passiv über freie Konvektion Batterie BR2032 (190mAh, 3V) von Panasonic Lebensdauer, Pufferzeit Wartungsfrei, typ. 5 Jahren bei 25° C (77°F) (in spannungslosem Zustand) XP-504 04/2022 MN048028DE Eaton.com...
  • Seite 123 400 cd/m2 XP-504-21-... typisch 350 cd/m2 Hintergrundbeleuchtung per Software dimmbar Lebensdauer der Hintergrundbeleuchtung typisch 50000 h bei 25°C Format XP-504-10-... 16:10 XP-504-15-... 16:9 XP-504-21-... 16:9 Ablesewinkel [li/re/ob/un] typisch 85°/85°/85°/85° XP-504-10-... typisch 85°/85°/80°/80° XP-504-15-... XP-504-21-... typisch 89°/89°/89°/89° XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 124: A.1.4 Angaben Zur Spannungsversorgung

    0.4.A 0.6 A 21.5" (54,6 cm) 2.0 A 0.7 A 0.9 A Stromaufnahme Extender TX-Modul: max. 0,13 A, Box-PC: 1,3 A bei 24V Leistungsaufnahme PC´s der Geräteserie XP-504 XP-504-10-... max. 38,4 W XP-504-15-..., max. 43,2 W XP-504-21-... max. 48,0 W XP-504-BOXPC-...

  • Seite 125: A.1.5 Zulassungen Und Normen

    Anhang A.1 Technische Daten A.1.5 Zulassungen und Normen Zulassungen, Approbationen und Deklarationen Die XP-504-Geräte sind konform zu den erforderlichen Richtlinien der Europäischen Union (EU) und durch das CE-Kennzeichen gekennzeichnet. UKCA Die XP-504-Geräte sind konform zu den entsprechenden Vorschriften des Vereinigten Königreichs gilt derzeit nur für den Panel-PC:...
  • Seite 126 IEC/EN 60068-2-6 Auslenkung: 5...9 Hz: 3.5 mm; 9...60 Hz: 0.15 mm Beschleunigung: 60...150 Hz: 2 g freier Fall, verpackt IEC/EN 60068-2-32 Klimafestigkeit Kälte nach IEC 60068-2-1 Feuchte Wärme nach EN 60068-2-3 Trockene Wärme nach IEC 60068-2-2 XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 127: A.2 Weitere Nutzungsinformationen

    Montageanweisung IL048016ZU XP-504 Panel-PC Montageanweisung IL048017ZU XP-504 Box-PC Montageanweisung IL048018ZU Terminal´s der Geräteserie XP-504 Montageanweisung IL048019ZU Extender TX Systembeschreibung Netzwerk in Kürze MN05010009Z Informationen zu Netzwerken im Allgemeinen und zur Integration von PCs und PANELs in Netzwerken Download Center, Eaton Online-Katalog Mit der Eingabe "XP500"...
  • Seite 128 Anhang A.2 Weitere Nutzungsinformationen XP-504 04/2022 MN048028DE Eaton.com...

  • Seite 129: Stichwortverzeichnis

    Be- und Entlüftung Ethernet Beschädigung Ethernet 1 66-67 Beschreibung Bestimmungsgemäße Verwendung Betrieb störungsfrei Fehlende Teile Betriebssystem Fehlersuche Bildfläche Funktionserdung sichtbar Spezifikation Bildschirmdiagonale Gefahren Copyright gerätespezifisch Gerätevarianten Gewicht Deklarationen Display Download Center Handbücher 66-69 HDMI 66-67 DVI-I XP-504 04/2022 MN048028DE Eaton.com...
  • Seite 130 USB-B USB-Host Marine-Zulassung SD-Karte Markennamen SD-Karten Slot 66-67 Produktnamen Service Mini USB-B 69, 74 Sicherheit Montage 48, 53, 55 Spannungsbereich 57, 124 Spannungsversorgung 57, 124 Störungen Normen Stromstärke 57, 124 Stromversorgung Support Online-Katalog Originalbetriebsanleitung Technische Daten XP-504 04/2022 MN048028DE Eaton.com...
  • Seite 131 Touch-Sensor Transport Transportschäden Typenbezeichnung Typenschild UL-Zulassung USB-B USB-Device USB-Host 66-67, 72 Varianten Verpackungseinheit 45-47 Verpackungsinhalt Verwendete Materialien 107, 121 Wartung Weiterführende Literatur Zubehör Zulassungen XP-504 04/2022 MN048028DE Eaton.com...
  • Seite 132 Eatons Ziel ist es, zuverlässige, effiziente und sichere Stromversorgung dann zu bieten, wenn sie am meisten benötigt wird. Die Experten von Eaton verfügen über ein umfassendes Fachwissen im Bereich Energiemanagement in verschiedensten Branchen und sorgen so für kundenspezifische, integrierte Lösungen, um anspruchsvollste Anforderungen der Kunden zu erfüllen.

Diese Anleitung auch für:

Xp500

Inhaltsverzeichnis
