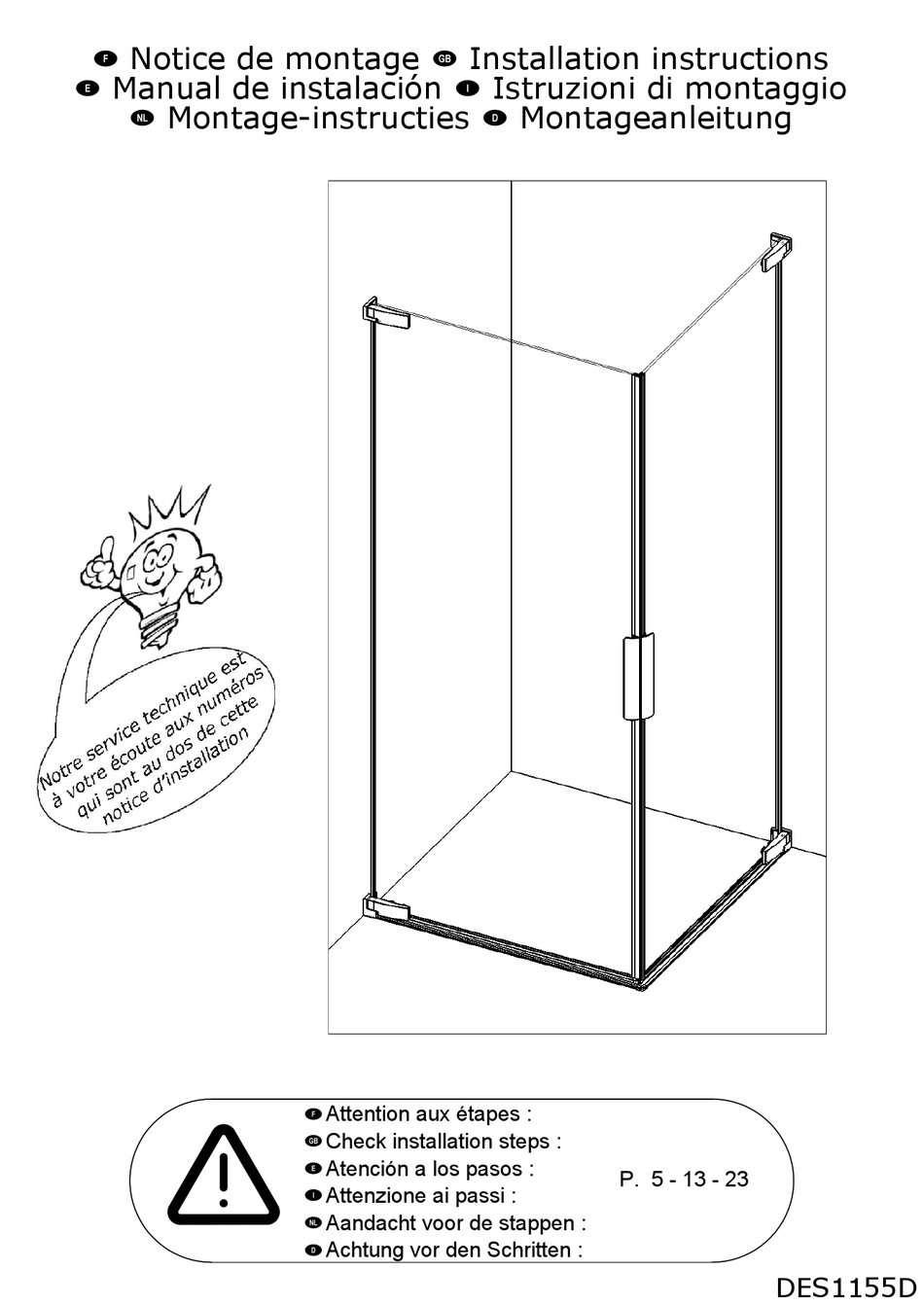

Notice de montage
f
Manual de instalación
e
Montage-instructies
n
!
Installation instructions
g
i
Attention aux étapes :
f
Check installation steps :
g
Atención a los pasos :
e
Attenzione ai passi :
i
Aandacht voor de stappen :
n
Achtung vor den Schritten :
d
Istruzioni di montaggio
Montageanleitung
d
P. 5 - 13 - 23
DES1155D
