Starmix T-C BL HEPA Bedienungsanleitung Seite 14

DE

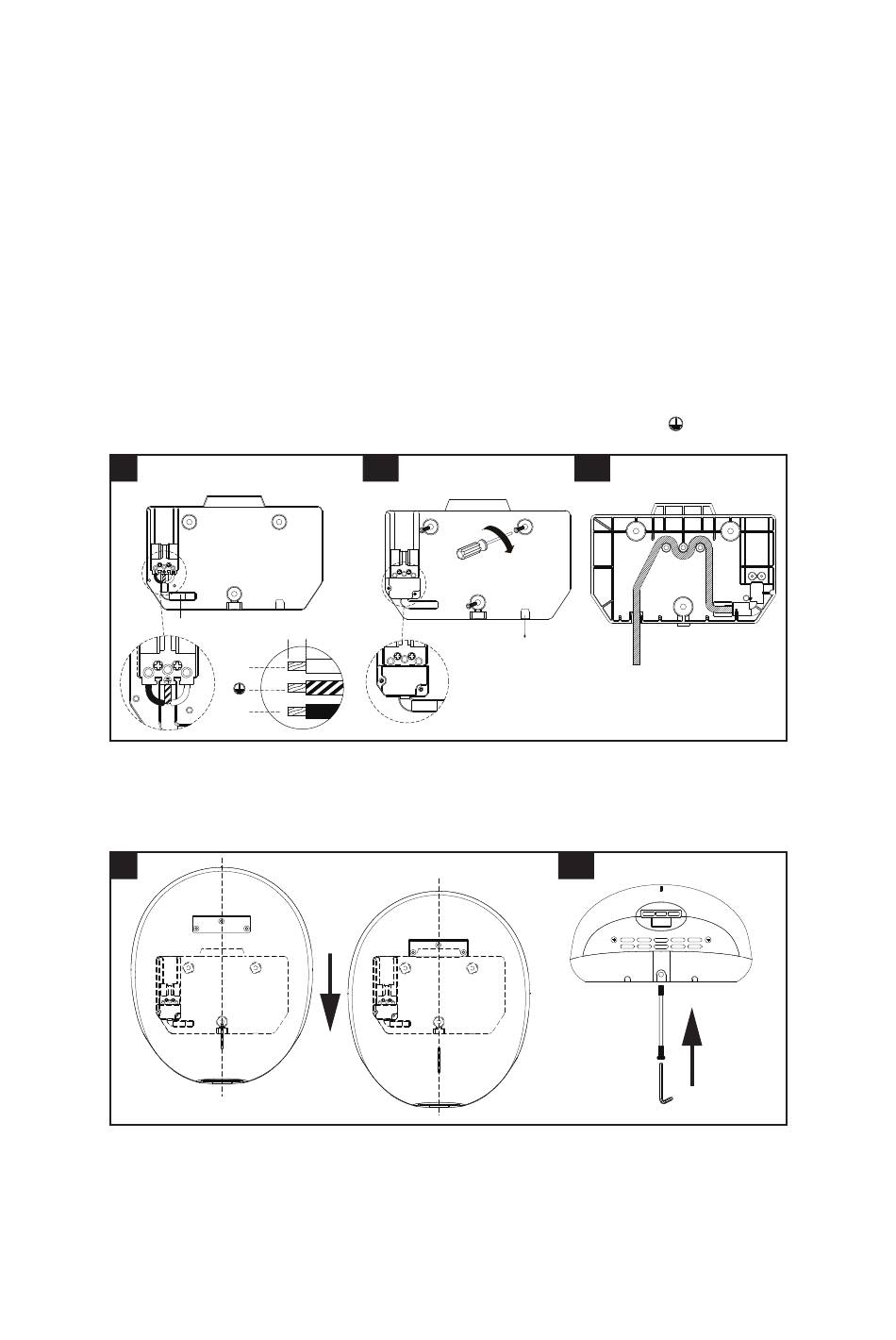

3. Installation des Netzkabels und der Anschluss-Rückwand
WARNUNG: Vergewissern Sie sich, dass kein Strom fließt und die Verbindung unterbrochen ist.
3.1 3.1 Ziehen Sie das Kabel durch das Loch in der Wandhalterung. Stellen Sie sicher, dass das Kabel lang genug
ist, um durch die Wandhalterung zum Anschlussblock zu gelangen (Bild 6).
3.2 Das Kabel muss in dem dafür vorgesehenen Schacht sitzen. Wenn das Anschluss-Kabel von außen durch die
Stromkabeldurchführung verlegt wird, so wird empfohlen, das Kabel über die 3 Vorsprünge in der Rückseite, wie
in Abb. 6B zu sehen, zu verlegen.
3.3 Schließen Sie das Kabel wie gezeigt an die Klemmleiste an.
3.4 Verschrauben Sie den Verbindungs-Block.
3.5 Befestigen Sie die Wandhalterung an der Wand. Schrauben Sie diese fest und nutzen dazu die entsprechende
Befestigung (Bild 6A).
3.6 Befestigen Sie die Kabelabdeckung mit einer Schraube an der Wandhalterung.
VORSICHT: Schließen Sie das Erdungskabel an die Klemmleiste mit der Aufschrift „
Ziehen Sie das Kabel nicht zu fest an und quetschen Sie es nicht.
6
Netzkabel-Eingang
N
L N
L
4. Befestigung des Geräts an der Wandhalterung
4.1 Positionieren Sie den Händetrockner mittig über der Wandhalterung, sodass die Metallhalterung auf der Rückseite
über dem passenden Teil der Wandhalterung positioniert ist. Drücken Sie den Trockner fest an die Wand und gleiten Sie
dabei langsam nach unten, bis die Bewegung gestoppt wird. Der Trockner sollte nun elektrisch angeschlossen sein (Bild 7).
4.2 Führen Sie die lange Sicherheitsschraube wieder am unteren Teil des Trockners ein und ziehen diese fest (Bild 7A).
7
5. Schalten Sie den Strom an und testen Sie den Trockner auf die korrekte Funktion.
14
6A
6mm
6B
Netzkabel-Ausgang
(Im Falle des Betriebes
mit einem Netzkabel)
7A
" an.
Rückansicht
