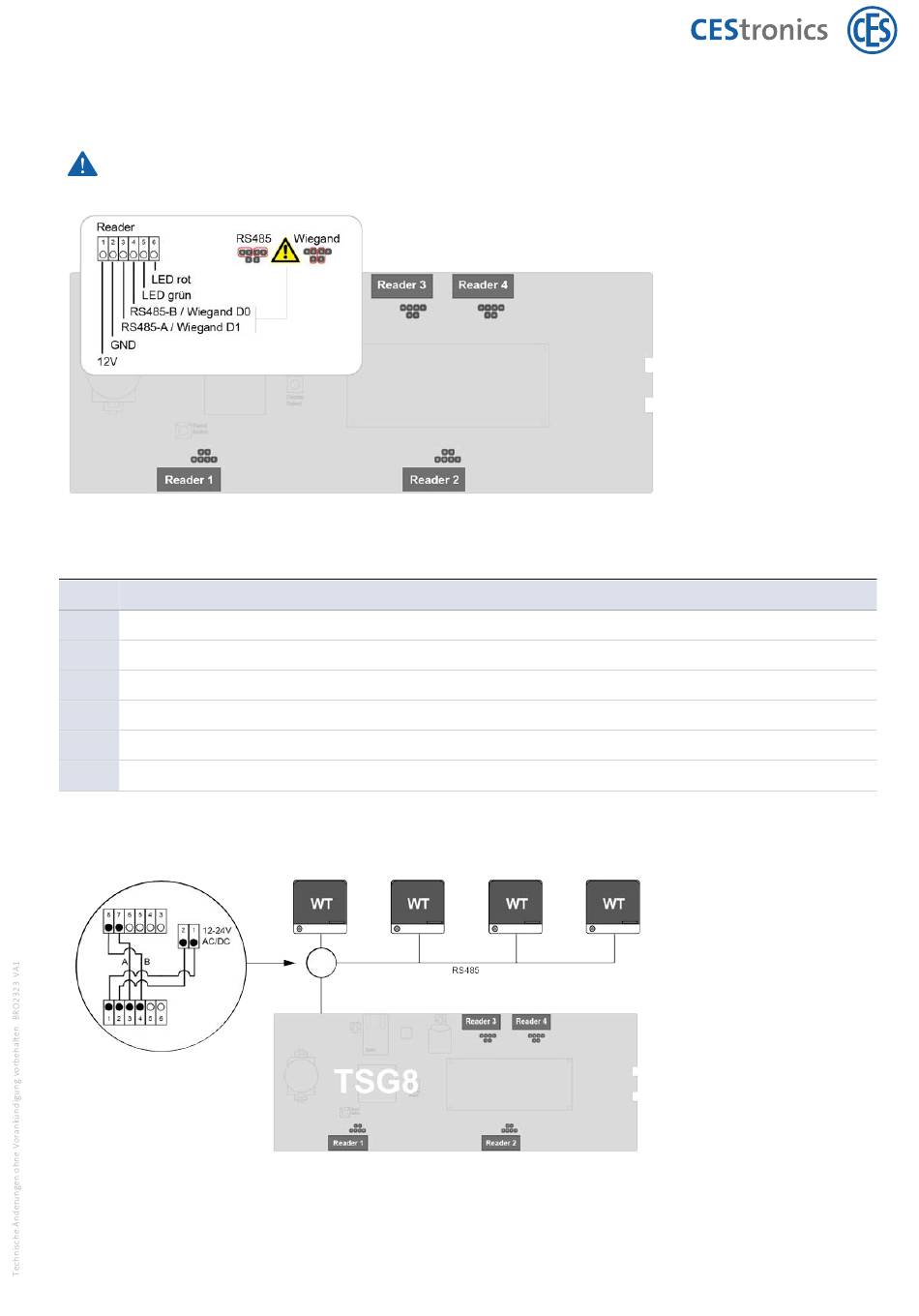

5.1.5 Reader 1–4
Für den Anschluss von Lesern und Wandterminals.
Nehmen Sie die Jumper-Einstellungen entsprechend der Schnittstellen-Belegung vor (RS485/Wiegand).
Nr.
Anschluss
1
12 V
2
GND
3
RS485-A / Wiegand D1
4
RS485-B / Wiegand D0
5
LED grün
6
LED rot
Verbindung Türsteuerung zu Wandterminal:
www.ces.eu
Funktion
Stromversorgung
Ground. Die Signalspannungen werden gegen diese Leitung gemessen.
Ground. Die Signalspannungen werden gegen diese Leitung gemessen.
Ground. Die Signalspannungen werden gegen diese Leitung gemessen.
