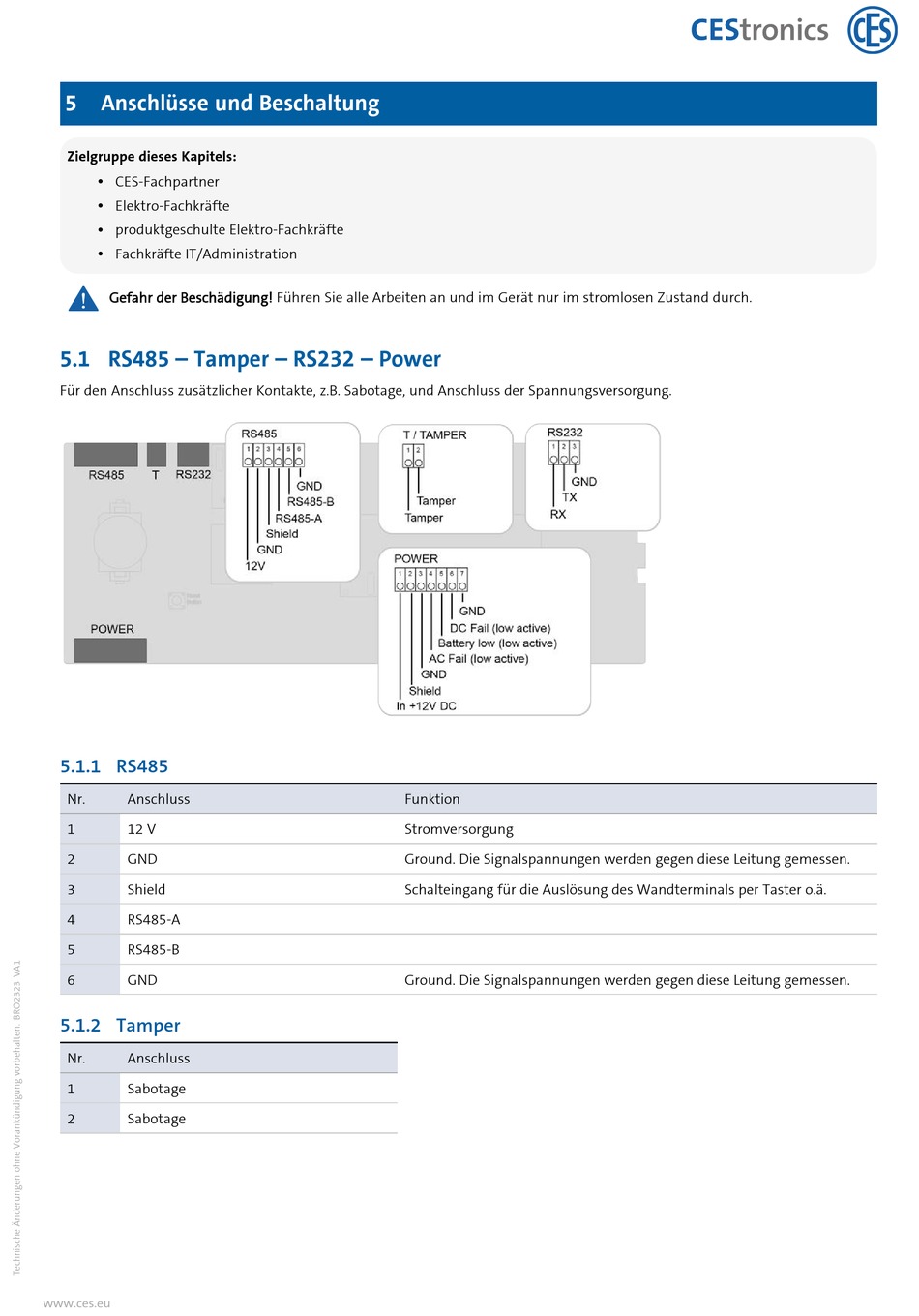

5
Anschlüsse und Beschaltung
Zielgruppe dieses Kapitels:
CES-Fachpartner
l
Elektro-Fachkräfte
l
produktgeschulte Elektro-Fachkräfte
l
Fachkräfte IT/Administration
l
Gefahr der Beschädigung! Führen Sie alle Arbeiten an und im Gerät nur im stromlosen Zustand durch.
5.1 RS485 – Tamper – RS232 – Power
Für den Anschluss zusätzlicher Kontakte, z.B. Sabotage, und Anschluss der Spannungsversorgung.
5.1.1 RS485
Nr.
Anschluss
1
12 V
2
GND
3
Shield
4
RS485-A
5
RS485-B
6
GND
5.1.2 Tamper
Nr.
Anschluss
1
Sabotage
2
Sabotage
www.ces.eu
Funktion
Stromversorgung
Ground. Die Signalspannungen werden gegen diese Leitung gemessen.
Schalteingang für die Auslösung des Wandterminals per Taster o.ä.
Ground. Die Signalspannungen werden gegen diese Leitung gemessen.
