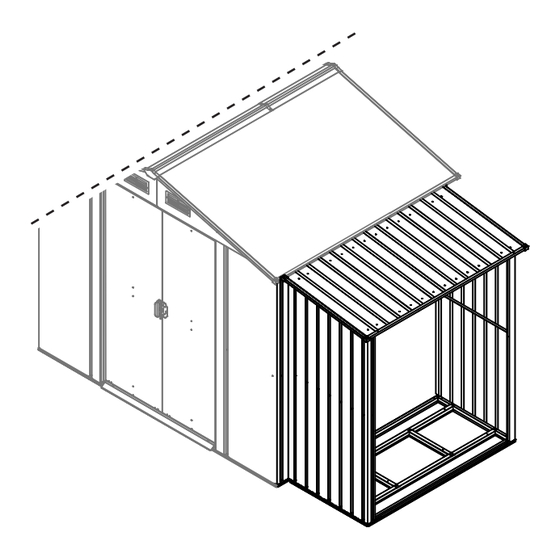

ANBAU-KAMINHOLZREGAL FÜR GERÄTEHAUS
MIT SATTELDACH ODER pULTDACH
AUFBAUANLEITUNG
Maße: L x B x H 1530 x 810 x 1700 mm
Achtung! Das Anbau-Kaminholzregal ist zur Montage an einem floraworld Gerätehaus mit Satteldach vorgesehen.
Das floraworld Kaminholzregal kann an floraworld Gerätehäuser mit den Artikelnummern 012579, 012581,
012867, 012585, 012583 sowie 012599 montiert werden, es passt nicht an das Gerätehaus mit der
Artikelnummer 012866. Das Anbau-Kaminholzregal kann nicht allein verwendet werden!
HINwEIS
Lesen Sie die Aufbauanleitung sorgfältig, bevor Sie mit dem Aufbau des Anbau-Kaminholzregals beginnen.
Dies gilt insbesondere für die Sicherheitshinweise.
Andernfalls können Sie sich verletzen oder das Anbau-Kaminholzregal beschädigen.
Das Anbau-Kaminholzregal ist kein Klettergerüst für Kinder und keine Rankhilfe.
Es besteht die Gefahr der Überlastung.
Stellen Sie sicher, dass alle benötigten Bauteile in der angegebenen Menge vorhanden sind.
Führen Sie die einzelnen Aufbauschritte nacheinander und in der angegebenen Reihenfolge, wie in dieser
Anleitung vorgegeben, durch.
Überspringen Sie bitte keinen der angegebenen Schritte oder kürzen diese ab.
Verwahren Sie die Aufbauanleitung an einem sicheren Ort, um zu einem späteren Zeitpunkt erneut darauf
zugreifen zu können.
10 Jahre Garantie gegen Durchrostung, bei einer ordnungsgemäßen Montage.
Art. Nr. 012606
Elmar Jung GmbH & Co. KG
Am Blücherflöz 1
D-66538 Neunkirchen, Germany
