Assembly Of Bulkhead Mounted Housing / Montage Anbaugehäuse - HARTING Han HPR HPTC 400 Montageanleitung

Assembly of bulkhead mounted housing / Montage Anbaugehäuse

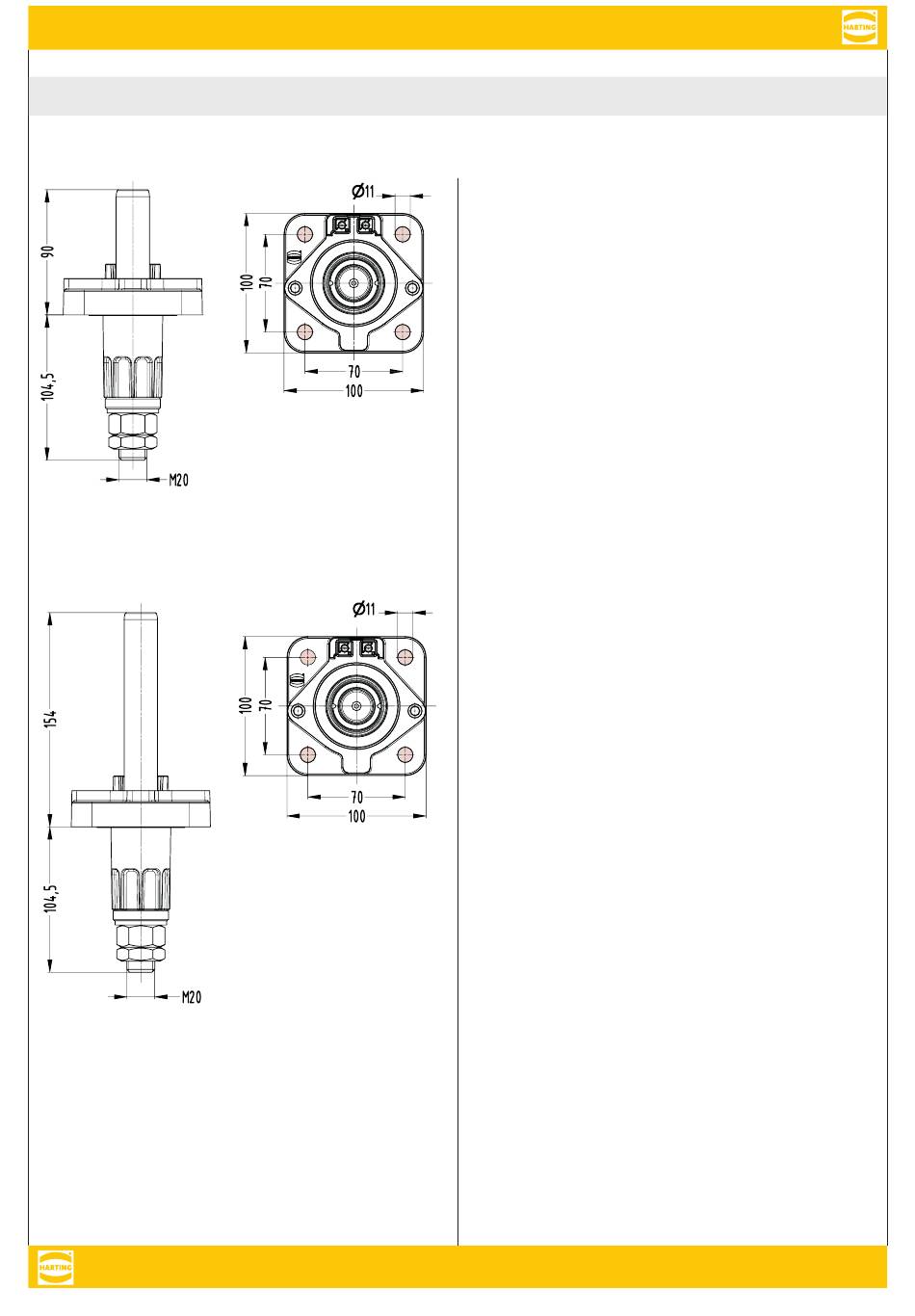

Required installation space & hole pattern / Erforderlicher Bauraum & Lochmuster
⒞
⒠
⒟
[mm]
⒡
[mm]
⒞ Han HPR HPTC 850: Dimensions of insulation
®
body with male contact /
Maße Isolierkörper mit Kontaktstift
⒟ Han HPR HPTC 850 DS: Dimensions and hole
®
pattern of bulkhead mounted housing /
Maße und Lochmuster Anbaugehäuse
⒠ Han HPR HPTC 1400: Dimensions of insulation
®
body with male contact /
Maße Isolierkörper mit Kontaktstift
⒡ Han HPR HPTC 1400 DS: Dimensions and hole
®
pattern of bulkhead mounted housing /
Maße und Lochmuster Anbaugehäuse
