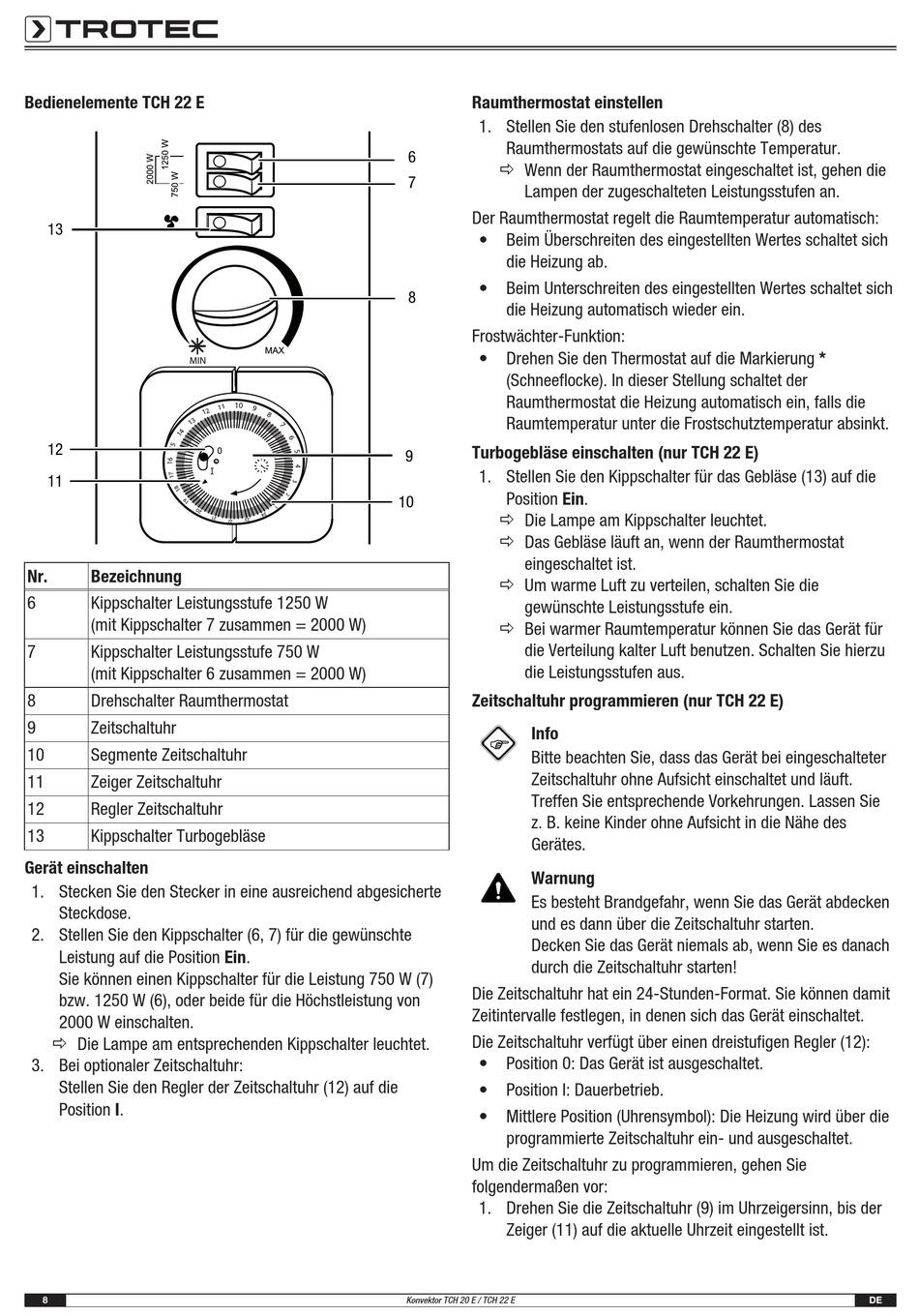

Bedienelemente TCH 22 E
13
MIN
12
11
Nr.
Bezeichnung
6
Kippschalter Leistungsstufe 1250 W
(mit Kippschalter 7 zusammen = 2000 W)
7
Kippschalter Leistungsstufe 750 W
(mit Kippschalter 6 zusammen = 2000 W)
8
Drehschalter Raumthermostat
9
Zeitschaltuhr
10
Segmente Zeitschaltuhr
11
Zeiger Zeitschaltuhr
12
Regler Zeitschaltuhr
13
Kippschalter Turbogebläse
Gerät einschalten
1. Stecken Sie den Stecker in eine ausreichend abgesicherte
Steckdose.
2. Stellen Sie den Kippschalter (6, 7) für die gewünschte
Leistung auf die Position Ein.
Sie können einen Kippschalter für die Leistung 750 W (7)
bzw. 1250 W (6), oder beide für die Höchstleistung von
2000 W einschalten.
ð Die Lampe am entsprechenden Kippschalter leuchtet.
3. Bei optionaler Zeitschaltuhr:
Stellen Sie den Regler der Zeitschaltuhr (12) auf die
Position I.
8
Raumthermostat einstellen
1. Stellen Sie den stufenlosen Drehschalter (8) des
Raumthermostats auf die gewünschte Temperatur.
6
ð Wenn der Raumthermostat eingeschaltet ist, gehen die
7
Lampen der zugeschalteten Leistungsstufen an.
Der Raumthermostat regelt die Raumtemperatur automatisch:
• Beim Überschreiten des eingestellten Wertes schaltet sich
die Heizung ab.
• Beim Unterschreiten des eingestellten Wertes schaltet sich
8
die Heizung automatisch wieder ein.
Frostwächter-Funktion:
• Drehen Sie den Thermostat auf die Markierung *
(Schneeflocke). In dieser Stellung schaltet der
Raumthermostat die Heizung automatisch ein, falls die
Raumtemperatur unter die Frostschutztemperatur absinkt.
Turbogebläse einschalten (nur TCH 22 E)
9
1. Stellen Sie den Kippschalter für das Gebläse (13) auf die
Position Ein.
10
ð Die Lampe am Kippschalter leuchtet.
ð Das Gebläse läuft an, wenn der Raumthermostat
eingeschaltet ist.
ð Um warme Luft zu verteilen, schalten Sie die
gewünschte Leistungsstufe ein.
ð Bei warmer Raumtemperatur können Sie das Gerät für
die Verteilung kalter Luft benutzen. Schalten Sie hierzu
die Leistungsstufen aus.
Zeitschaltuhr programmieren (nur TCH 22 E)
Info
Bitte beachten Sie, dass das Gerät bei eingeschalteter
Zeitschaltuhr ohne Aufsicht einschaltet und läuft.
Treffen Sie entsprechende Vorkehrungen. Lassen Sie
z. B. keine Kinder ohne Aufsicht in die Nähe des
Gerätes.
Warnung
Es besteht Brandgefahr, wenn Sie das Gerät abdecken
und es dann über die Zeitschaltuhr starten.
Decken Sie das Gerät niemals ab, wenn Sie es danach
durch die Zeitschaltuhr starten!
Die Zeitschaltuhr hat ein 24-Stunden-Format. Sie können damit
Zeitintervalle festlegen, in denen sich das Gerät einschaltet.
Die Zeitschaltuhr verfügt über einen dreistufigen Regler (12):
• Position 0: Das Gerät ist ausgeschaltet.
• Position I: Dauerbetrieb.
• Mittlere Position (Uhrensymbol): Die Heizung wird über die
programmierte Zeitschaltuhr ein- und ausgeschaltet.
Um die Zeitschaltuhr zu programmieren, gehen Sie
folgendermaßen vor:
1. Drehen Sie die Zeitschaltuhr (9) im Uhrzeigersinn, bis der
Zeiger (11) auf die aktuelle Uhrzeit eingestellt ist.
Konvektor TCH 20 E / TCH 22 E
