DNDS Modular DNDS Modular DNDS Modular DNDS Modular

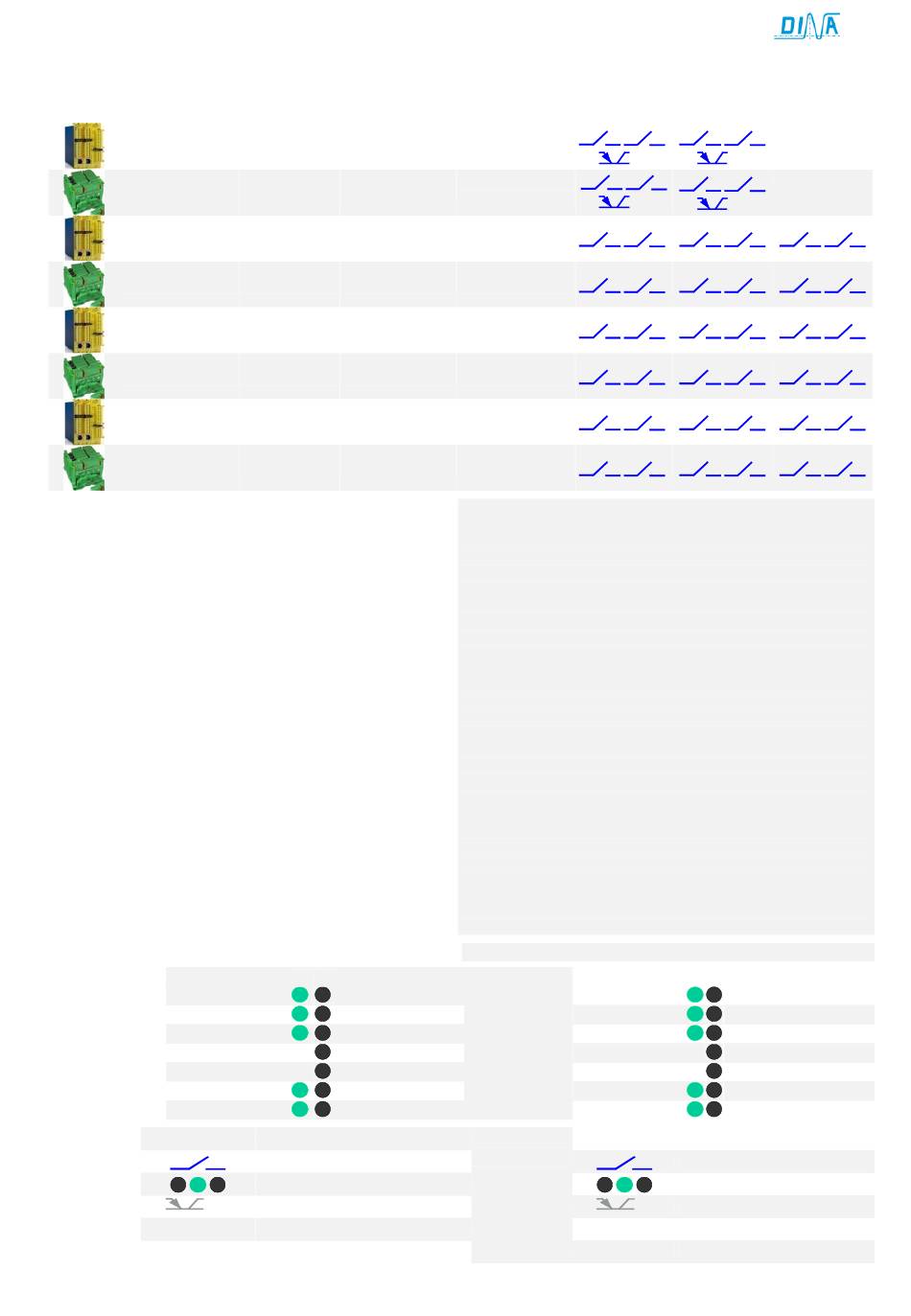

Produktvarianten

DNDS
1PMG - 8PMG
1M – 8M
1PM - 8PM
1VMG - 8VMG
1VM - 8VM
2GMG - 8GMG
2GM - 8GM
1GMG - 8GMG V1
1GM - 8GM V1

Funktion der Klemmen

• IN1, IN2 für 2 PNP Sensoren als Messsystem.
• Anschluss IN2 an 24V, IN1 offen: unterdrückt Modulfunktion
nur für besondere Fälle vorgesehen.
• D-Klemmen an 1E V6, V7, V9 / 1R V1 / 1EG V9 / 1RG V1
Auswahl der Drehzahl im Automatik betrieb
nur aktive bei mindestens eine F-Klemme an 24V
• F-Klemmen: Reduzierung der Auswahl an D-Klemmen
100-25%
Umschalter zwischen automatikbetrieb (Fx an 24V und
Einrichtbetrieb (F offen)
• R1-Klemme: zur Auswahl des Halbautomatikbetriebs
R1-Klemme ist nur aktiv, wenn alle F-klemmen offen sind.
• SH-Klemme: zur Auswahl der des Einrichtbetriebs
SH ist nur aktiv, wenn R1- und F-Klemmen offen sind.
• D-Klemmen an 1E, 1EG V7A, V7C / 1R, 1RG V2, V3C
Auswahl der Drehzahl im Automatikbetrieb
Umschalter zwischen automatikbetrieb (Dx an 24V und
Einrichtbetrieb (D offen)
• M-/ MT-Klemmen: Unterdrückung der Modulfunktion
nur in besonderen Fällen an 24V anschließen.
• R1-Klemme: zur Auswahl des Halbautomatikbetriebs
R1 ist nur aktiv, wenn D-, M- bzw. MT-klemmen offen sind.
• SH-Klemme: zur Auswahl der des Einrichtbetriebs
SH ist nur aktiv, wenn D-, M- bzw. MT-klemmen offen sind.
• Alle Klemmen sind 10ms einschalt- und 1s
ausschaltverzögert

Funktion der LED Anzeige

LED
Mitte Betriebsspannung
links Stillstand
rechts V < Vmax
rechts Im Stillstand
links/rechts Im Stillstand
links oder rechts Eingangsmodul
links oder rechts Ausgangsmodul
Verhalten bei Ausgänge
Störungen
aus
Quittierung Fehlerbeheben
Sicherheitstechnik Stand 15.08.2016
All manuals and user guides at all-guides.com
O O O O riginal riginal riginal Betriebsanleitung riginal Betriebsanleitung Betriebsanleitung Betriebsanleitung
Überwachung
Monitoring DNDS
1 - 8 1EG +1RG
1 - 8 1E + 1R
1 - 8 1EG + 1RG
1 - 8 1E + 1R
2 - 8 1EG + 1RG
2 - 8 1E + 1R
1 - 8 1EG + 1RG
1 - 8 1E + 1R
Aus
Bewegung
V > Vmax
Nach V > Vmax
Kein Messsystem
Spur A oder B fehlt
Interner Fehler
Ursache und Abhilfe
Einstellung der Eingangsmodule
Inkrementell / Resolver?
Kein Messsystem
Falscher Kabeladapter
Betriebsspannung 2s aus
Date 2016-08-15
Original Instruction Manual Original Instruction Manual Original Instruction Manual Original Instruction Manual
Product variants
DNDS
STOP STOP
STOP STOP
13 14 23 24
PMG
OS
OM
13 14 23 24
PM
OS
VMG
13 14 23 24 33 34 43 44 57 58 67 68
VM
13 14 23 24 33 34 43 44 57 58 67 68
GMG
13 14 23 24 33 34 43 44 53 54 63 64
GM
13 14 23 24 33 34 43 44 53 54 63 64
GMG V1
13 14 23 24 33 34 43 44 57 58 67 68
GM V1
13 14 23 24 33 34 43 44 57 58 67 68
Function of the terminals
• IN1, IN2 for 2 PNP sensors as measuring system.
• Connection IN2 to 24V, IN1 open: muting the module function
only to use if necessary.
• D-Terminals at 1E V6, V7, V9 / 1R V1 / 1EG V9 / 1RG V1
setting of the speed during the automatic function mode
active only if at least one F-terminal is connected to 24V.
• F-Terminals: reduction of the selection at D-Terminals
100-25%
switch over between automatic mode (Fx connected to 24V
and tool-setting function mode (F = NC)
• R1-Terminal: to select the semi-automatic mode
R1-Terminal is only active if the F-Terminals are off.
• SH-Terminal: to select the tool setting mode
SH-Terminal is only active, if R1- and F-Terminals are NC.
• D-Terminals at 1E, 1EG V7A, V7C / 1R, 1RG V2, V3C
selection of the speed during the automatic function mode
switch over between automatic mode (Dx connected to 24V
and tool-setting function mode (D = NC)
• M-/ MT-Terminals: muting of the module function
only to connect to 24V if necessary
• R1-Terminal: to select the semi-automatic mode
R1 is only active if the D-, M- respectively MT-Terminals are off.
• SH-Terminal: to select the tool setting mode
SH is only active, if D-, M- respectively MT-Terminals are off.
• All terminals are10ms switch on and 1s switch off delayed.
Function of LED display
LED
middle Power supply
left Standstill
right V < Vmax
right During standstill
left/ right During standstill
left or right Input module
left or right Output module
Performance Outputs
on failure
Quit remove failure Power supply 2s off
SPEED SPEED 2
33 34 43 44
OD
33 34 43 44
OD
Off
Movement
V > Vmax
After V > Vmax
No measuring system
No trace A or B
Internal error
Reason and repair
Adjustment of input modules
Incremental or resolver?
off No measuring system
wrong cable adapter
