Koaxiale Anschlüsse
Die mit V oder H gekennzeichneten Anschlüsse sollten mit einem geeigneten Wideband-LNB (empfohlen
TRIAX TWB 40) verbunden werden, wobei darauf zu achten ist, dass die richtige Ebene an die
entsprechende Eingangsbuchse angeschlossen wird.
Bitte beachten: Das LNB TWB 40 wird über den V-Anschluss des OTX mit +12Vdc versorgt.
Maximaler Strom 500mA inkl. Fernversorgungsstrom über den terrestrischen Eingang.
Speisung
Die LWL-Kopfstelle OTX wird mit Netzteil TPS 323 (307657) +20V direkt über die DC Eingangsbuche (F-
Buchse) versorgt. Das Wideband LNB wird damit mitversorgt.
Das Netzteil sollte leicht zugänglich sein und in einem trockenen Innenraum montiert sein. Im Falle einer
Fehlfunktion ist es die einzige Vorrichtung um das System stromlos zu schalten.
Die LED am OTX zeigt an, ob das Gerät korrekt mit Strom versorgt wird. Die LED sollte konstant grün
leuchten.

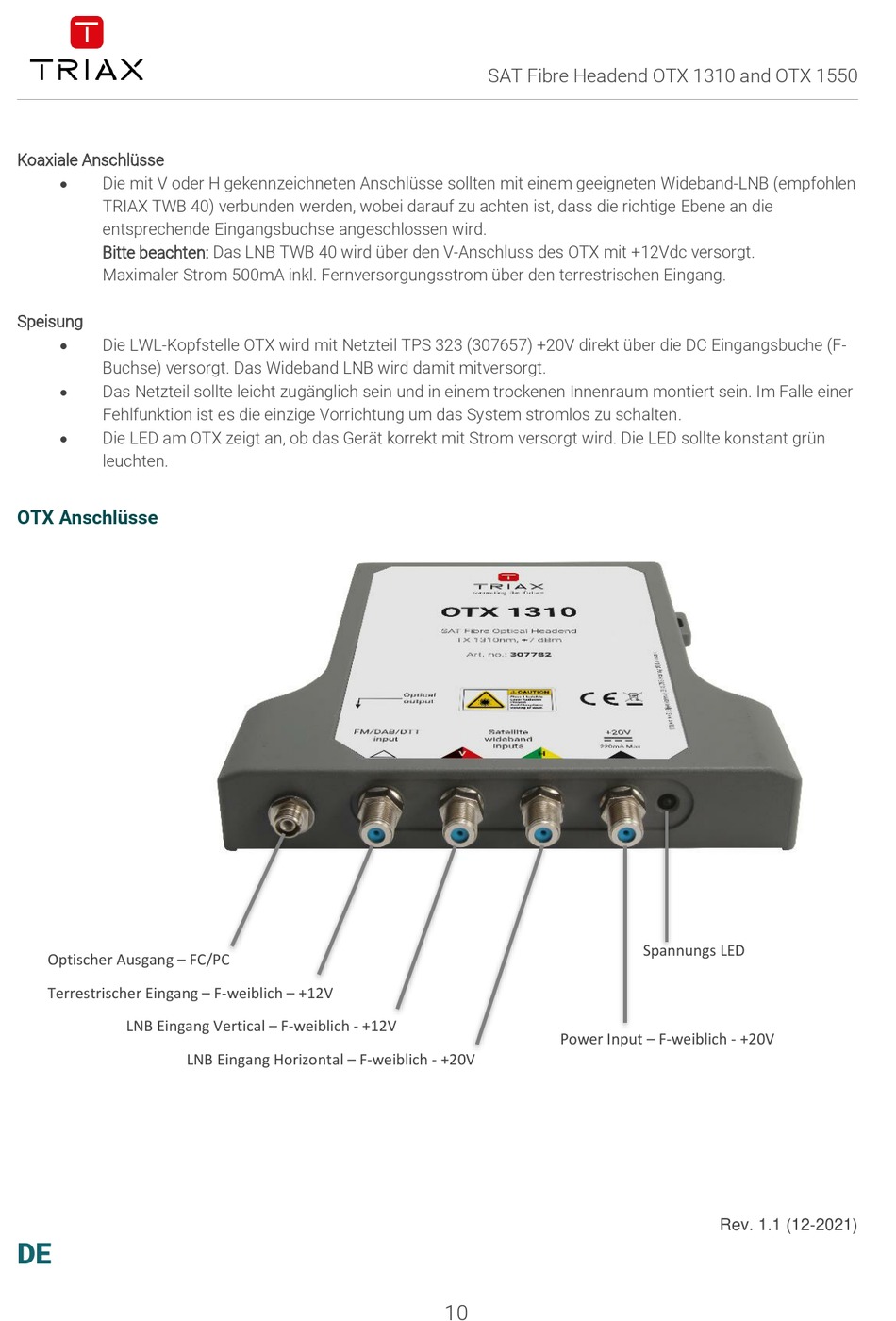

OTX Anschlüsse
Optischer Ausgang – FC/PC
Terrestrischer Eingang – F-weiblich – +12V
LNB Eingang Vertical – F-weiblich - +12V
LNB Eingang Horizontal – F-weiblich - +20V
DE
SAT Fibre Headend OTX 1310 and OTX 1550
Power Input – F-weiblich - +20V
10
Spannungs LED
Rev. 1.1 (12-2021)
