Mode d'employ „Rigi"
Ce mode d'emploi s'applique exclusivement à la solaire.
Il contient des informations importantes concernant la mise en service et la
manipulation de la product. Ces informations doivent être observées même
lorsque vous donnez ce produit à des tiers. Par conséquent, archivez ce mode
d'emploi afin de pouvoir le relire ultérieurement.
1. Introduction
Cher client, nous vous remercions d'avoir opté pour cette produit.
La product que vous venez d'acheter est un produit qui a été conçu et fabriqué suivant
les dernières connaissances techniques.
Ce produit répond aux exigences des directives européennes
et nationales en vigueur. Sa conformité a été attestée et les
explications et documents correspondants sont déposés chez
le fabricant.
Afin de préserver l'état de la lampe et de garantir un fonctionnement sans dangers, vous
devez, en tant qu'utilisateur, observer ce mode d'emploi !
2. Consignes de sécurité
- En cas de dommages occasionnés suite à la
non-observation de ce mode d'emploi, le droit
!
à la garantie est annulé !
- Nous déclinons toute responsabilité en cas
de dommages consécutifs !
- En cas de dommages matériels ou corporels
occasionnés suite à une manipulation non
conforme ou à la non-observation des consignes
de sécurité, nous déclinons toute responsabilité.
- Dans ces cas, tout droit à la garantie est annulé.
Pour des raisons de sécurité et d'homologation (CE), la transformation et/ou la modifi-
cation de la solaire de sa propre initiative n'est pas autorisée. Veillez à ce que la pump
solaire soit mise en service de façon conforme. A cet effet, observez ce mode d'emploi.
Dans les établissements industriels, les prescriptions relatives à la prévention contre les
accidents, établies par l'association de la corporation professionnelle pour les installa-
tions et les moyens d'exploitation électriques, doivent être respectées.
3. Utilisation conforme à la destination
-
Ce système de pompe a été conçu pour une utilisation en extérieur (bassins de
jardin). La pompe amène de l'eau en fonction du rayonnement solaire reçu par le
module solaire.
-
La pompe a besoin de rayonnement solaire direct pour pouvoir fonctionner.
-
Ce système de pompe se caractérise tout particulièrement par sa facilité de montage.
Le montage ne nécessite aucun outil. Pour pouvoir démarrer, le système a besoin de
recevoir un rayonnement solaire important sur le module solaire.
-
Il ne faut pas utiliser la pompe pour assurer une alimentation en eau potable.
-
La pompe ne dispose pas d'un interrupteur Marche/Arrêt. Dès que la pompe et le
module solaire sont connectés entre eux, la pompe est susceptible de pomper de
l'eau (sous réserve d'un rayonnement solaire correspondant).
-
La puissance peut être modifiée par le biais d'un régulateur situé sur la pompe.
-
Vous pouvez raccourcir le tube de refoulement afin d'éviter des clapotis susceptibles
de déranger.
-
Pour interrompre l'amenée d'eau de manière sûre, vous devez couper le système de
pompe ou situé entre le module solaire et la pompe.
4. Montage et mise en service
Le système de pompe se compose des pièces suivantes :
1 pce. module solaire, 1 pce. pompe immergée, intégrée dans un boîtier en matière
plastique, avec un câble de raccordement de 5 m,b4 tubes de refoulement et 4
gicleurs à eau.

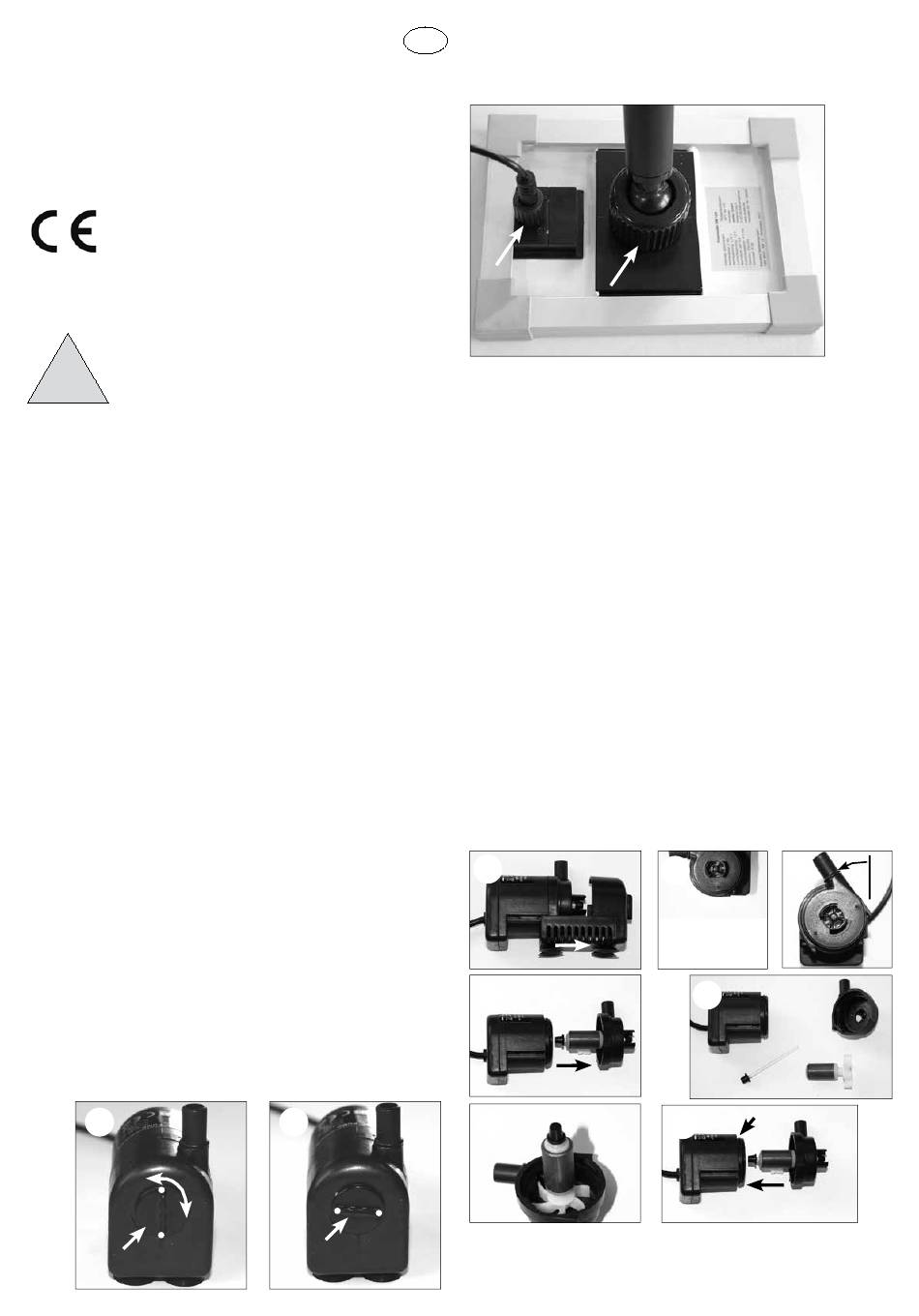

1. Déroulez complètement le câble de raccordement de la pompe.
2. Enfoncez les tubes de refoulement dans la pompe, puis mettez en place un des
gicleurs souhaités sur le tube de refoulement.
3. Placez la pompe dans le bassin en la calant avec quelques pierres. Evitez de la placer
directement au fond du bassin ou à proximité du fond, sans quoi la pompe aspirera
beaucoup de saleté et sera elle-même très vite sale.
4. Raccordez ensuite la prise de la pompe à la prise femelle du module solaire et vis-
sez le capuchon à fond. Placez le module solaire dans un endroit ensoleillé et sans
ombre, orienté au sud.
5. Si la puissance de la pompe est trop élevée, vous pouvez réduire le débit d'eau. Pour
cela, il vous suffit de tourner le régulateur situé sur la partie frontale de la pompe,
dans le sens des aiguilles d'une montre (Fig 1/ 2). Ne pas user de la force lors du
réglage. La plage de réglage est de 45°.
1
grand débit
All manuals and user guides at all-guides.com
F
2
petit débit
Nota: Ne forcez pas lorsque vous enfoncez les pièces. La partie avant du module solaire
est fragile.
Attention, risque de blessure ! Un module cassé ne peut plus être réparé et doit être
éliminé en respectant l'environnement.
5. Entretien et maintenance
Afin de lui conserver sa puissance, il convient, en fonction du degré de saleté de l'eau,
de nettoyer la pompe et ses composants à l'aide d'eau chaude.
Essuyez le module solaire de temps en temps à l'aide d'un chiffon doux et légèrement
humide.
Nota: Avant de procéder à des travaux sur la pompe, retirez le connecteur reliant la
pompe au module solaire.
Pour préserver la puissance de la pompe, celle-ci doit être nettoyée périodiquement
avec de l'eau chaude, la fréquence étant relative au niveau de chargement de l'eau
utilisée. Ouvrez pour cela le boîtier de filtrage comme suit :
Remarque : Veuillez ne pas user de la force, lorsque vous démontez et assemblez la
pompe. Les pièces sont très fines et peuvent facilement se briser.
1. Retirez la fiche de la pompe.
2. Retirez prudemment le cache avant de la pompe en le tirant comme un coulisseau
vers l'avant (Fig. 1).
3. Tournez le cache avant de la pompe d'environ 45° contre le sens des aiguilles
d'une montre (Fig. 2 et 3) et retirez le cache prudemment vers l'avant (Fig. 4).
Faites attention à l'arbre en matière plastique pendant ce procédé.
4. Retirez prudemment la turbine avec l'arbre en matière plastique hors de la pompe
(Fig. 5).
5. Nettoyez maintenant toutes les pièces avec de l'eau chaude.
6. Introduisez maintenant prudemment l'arbre avec la turbine dans l'orifice du cache
avant (Fig. 6).
7. Montez maintenant prudemment le cache avec l'arbre dans la pompe. Veillez pour
cela, à la bonne position du joint d'étanchéité.
8. Remettez maintenant le cache avant dans sa position initiale en tournant dans
l'autre sens.
9. Glissez maintenant complètement la partie inférieure de la pompe sur le boîtier de
celle-ci.
La pompe est à nouveau prête à servir.
1
4
6
3
2
5
Joint d'étanchéité
7
