Colibri Ascona LED Bedienungsanleitung

Bedienungsanleitung
Solar Pumpensystem "Ascona LED"
Diese Bedienungsanleitung gehört ausschliesslich zu diesem Produkt.
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie
hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Es erfüllt die Anforderungen der geltenden europäischen und nationa-
len Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden
Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
müssen Sie als Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
• Bei Schäden, die durch Nichtbeachten dieser
Bedienungsanleitung verursacht werden, erlischt der
!
Garantieanspruch!
• Für Folgeschäden übernehmen wir keine Haftung!
• Bei Sach- oder Personenschäden, die durch unsachgemässe
Handhabung oder Nichtbeachten der Sicherheitshinweise
verursacht werden, übernehmen wir keine Haftung.
• In solchen Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachge-
mässe Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaft für elektrische Anlagen und
Betriebsmittel zu beachten. Dieses Produkt ist nur für die Verwendung im priva-
ten Bereich konzipiert.
3. Bestimmungsgemässe Verwendung
- Das Pumpensystem ist für den Einsatz im Aussenbereich in Gartenteichen
konzipiert. Je nach Sonneneinstrahlung auf das Solarmodul wird der einge-
baute Akku geladen und die Pumpe fördert entsprechend Wasser.
- Zur Funktion der Pumpe wird direkte und schattenfreie Sonneneinstrahlung
benötigt.
- Bei Inbetriebnahme kann der eingebaute Akku teilweise entladen sein und
die Pumpe fördert kein Wasser. Bitte laden Sie den Akku in der Akkustation
einen Tag bei Sonneneinstrahlung auf, lassen Sie die Pumpe dabei ausge-
schaltet (Schalter in Stellung "OFF"). Näheres finden Sie in der Anleitung der
Akkubox.
- An sonnenarmen Tagen empfielt es sich die Pumpe im Intervallbetrieb (Pumpe
läuft jede Stunde für ca. 15 Minuten) zu betreiben und die Betriebsspannung
auf 6 V zu regeln (siehe Anleitung Akkubox).
- Das Pumpensystem zeichnet sich besonders durch seine Montagefreundlichkeit
aus. Es ist zum Aufbau kein Werkzeug erforderlich.
- Zum Fördern von Trinkwasser darf die Pumpe nicht eingesetzt werden.
- Die Leistung (Betriebsspannung) der Pumpe kann über einen Regler an der
Akkustation verändert werden.
- Um ein mögliches störendes Plätschern zu vermeiden, können Sie das
Steigrohr verkleinern.
- Um die Förderung sicher zu unterbrechen und gegen unbefugtes Einschalten
sicher, müssen Sie das Pumpensystem ausschalten und die Kabelverbindung
zwischen Akkubox und Pumpe lösen.

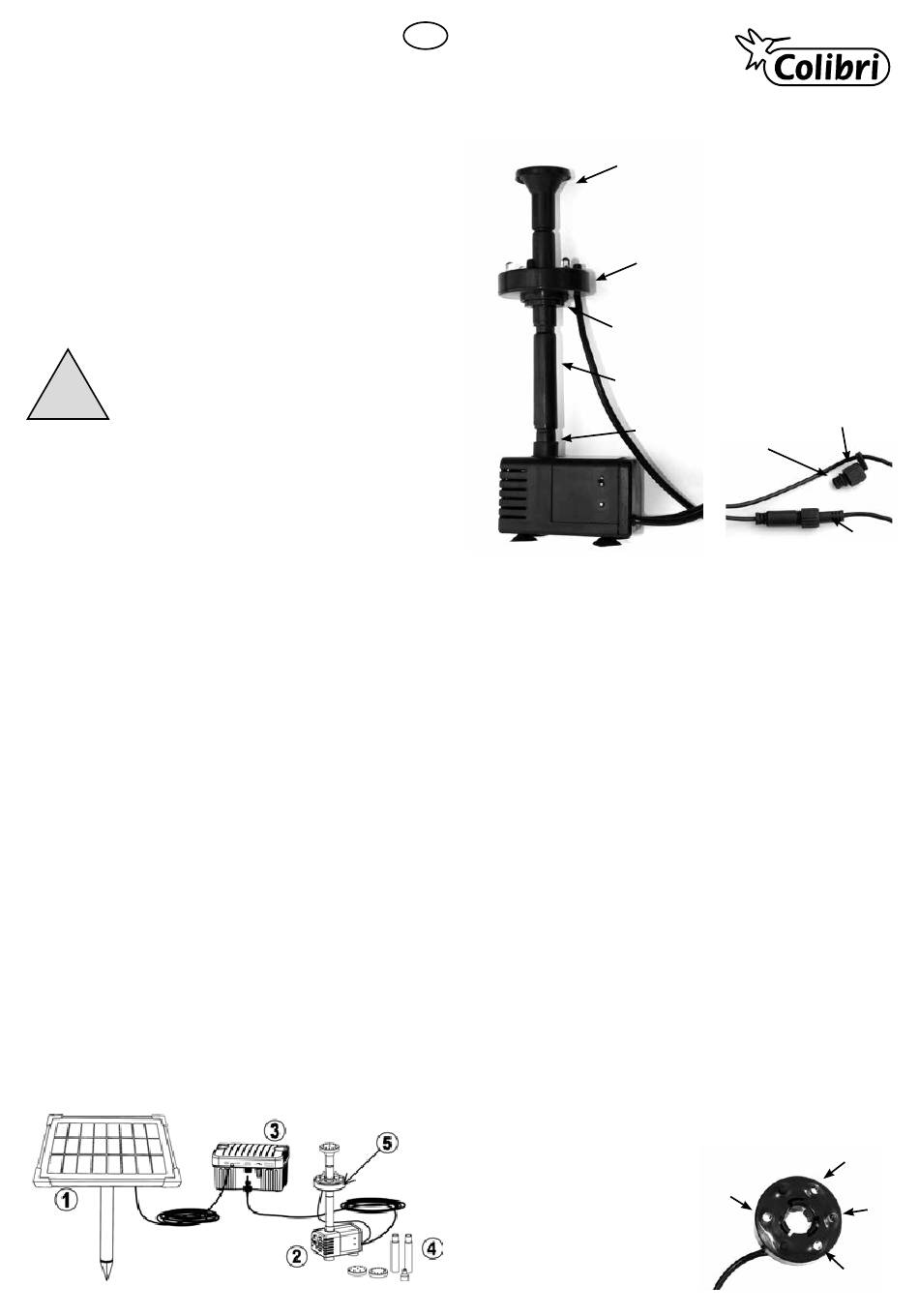

4. Montage:
Das Pumpensystem besteht aus folgenden Teilen:
1. Solarmodul mit 3 teiligen Erdspiess.
2. Tauchpumpe im Kunststoffgehäuse mit 5 m Anschlussleitung.
3. Akkubox mit 6 V/ 3,2 Ah Akku.
4. Steigrohre und 4 Wasserdüsen.
5. LED Lichtring mit Dämmerungssensor auf Adapter montiert.
DE
Hinweis: Bitte lesen Sie vor der Montage die Anleitung der Wasserpumpe
Sie
und Akkubox aufmerksam durch. Sie enthalten wichtige Informationen und
Hinweise!
1. Rollen Sie das Anschlusskabel an der Pumpe ganz aus.
2. Stecken Sie den Adapter auf die Pumpe auf und dann die
Steigrohre auf den Adapter. Setzen Sie dann den LED Lichtring mit
Hilfe des beiliegenden Adapters auf das Steigrohr. Setzen Sie nun
den gewünschten Sprinkler auf das Steigrohr (Bild oben links).
3. Lösen Sie nun die Verschlusskappe an dem Kabel der Pumpe, ziehen Sie den
Dichtungsstopfen heraus und stecken Sie den Stecker des LED Lichtrings in
die Buchse ein. Drehen Sie nun die Überwurfmutter fest an (Bild oben rechts).
4. Stellen Sie die Pumpe im Teich auf einen Stein. Vermeiden Sie einen
Standort direkt am Teichgrund, da hier besonders viel Schmutz durch
die Pumpe angesaugt wird und die Düsen dann sehr schnell verstopfen
können.
Hinweis: Diese Pumpe besitzt einen Trockenlaufschutz. Seitlich der Pumpe befin-
den sich 2 Sensorpunkte. Diese Sensorpunkte müssen vollständig unter Wasser
sein. Ragt ein Sensorpunkt aus dem Wasser, dann schaltet sich die Pumpe zu
ihrem eigenen Schutz ab. Siehe auch Anleitung Pumpe.
5. Achten Sie, das die Akkubox ausgeschaltet ist und verbinden Sie nun den
Stecker der Pumpe mit der Buchse an der Akkubox.
6. Rollen Sie das Kabel an der Akkubox ganz aus und stecken Sie den Stecker
in die Rückseite des Solarmoduls ein.
7. Schrauben Sie nun den Erdspiess mit Hilfe der Überwurfmutter an der
Rückseite des Solarmoduls fest und stecken Sie das Solarmodul an einen
sonnigen und schattenfreien Ort.
Hinweis: Bevor Sie das System einschalten, lesen Sie bitte die Anleitung der
Akkubox und Pumpe. Sie enthält wichtige Informationen und Hinweise!
Hinweis: Es darf beim Einstecken keine Gewalt angewendet werden. Die
Vorderseite des Solarmoduls ist bruchempfindlich.
Achtung Verletzungsgefahr! Ein gebrochenes Modul kann nicht mehr repariert
werden und muss umweltgerecht entsorgt werden.
5 m Verlängerungsleitungen für die Pumpe oder Akkubox sind beim Hersteller
oder Händler erhältlich.
5. LED Beleuchtung
Die LED Beleuchtung des Lichtringes
schaltet sich automatisch bei Däm-
merung ein. Als Lichtfühler ist neben
den 3 LED´s ein Dämmerungssensor
eingebaut. Dieser sieht wie eine LED
aus, leuchtet jedoch nicht.
Sprinkler
LED Lichtring
Adapter
Steigrohr
Adapter
Dichtungsstopfen
LED Licht
Verschlusskappe
Kabel Lichtring
LED Licht
Dämmerungs-
sensor
LED Licht
