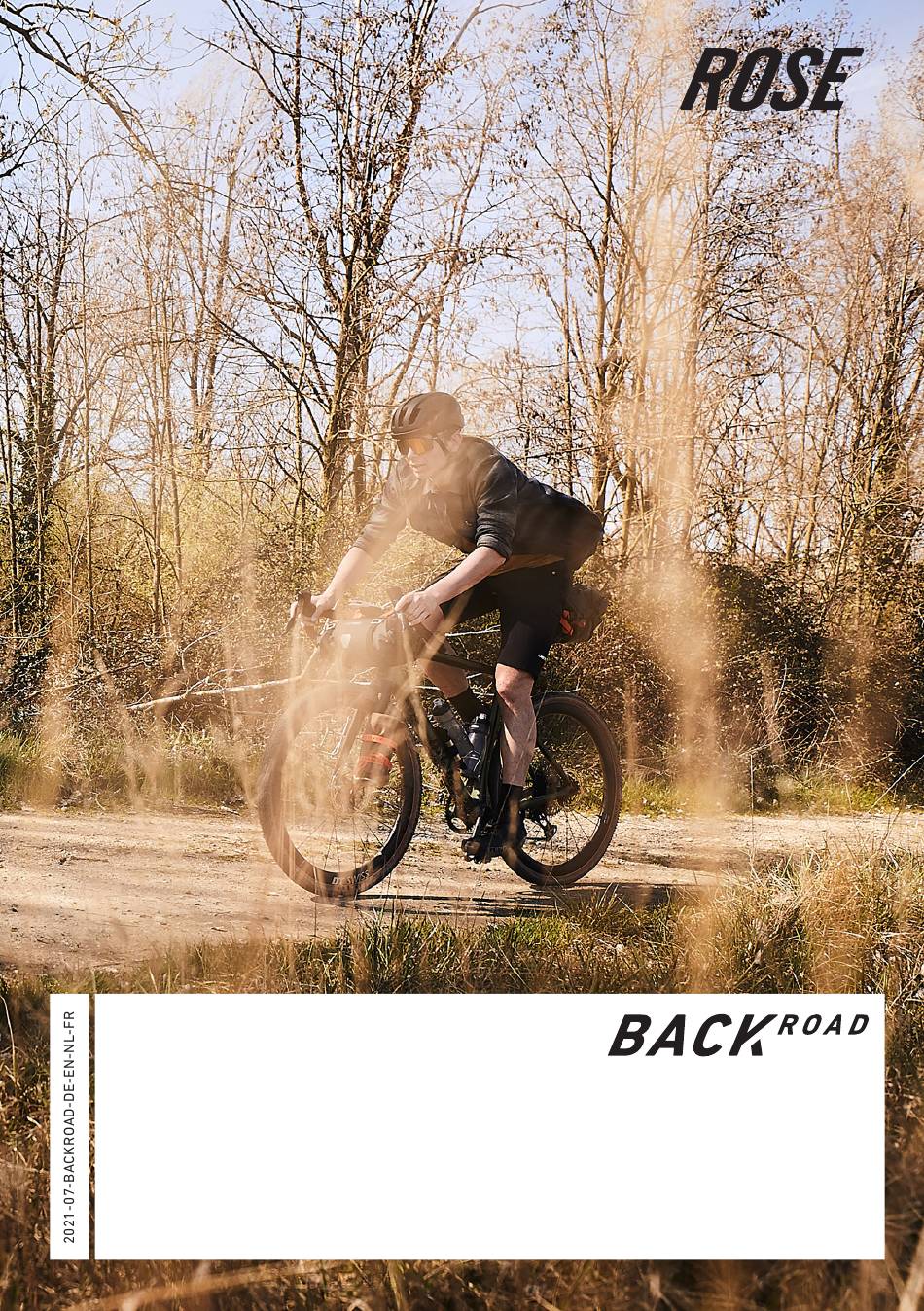

- Seite 1 BEDIENUNGSANLEITUNG OWNER‘S MANUAL | HANDLEIDING MANUEL D’INSTRUCTIONS...
- Seite 2 Rahmen Frame Frame Cadre Sattel Saddle Zadel Selle Sattelstütze Seat post Zadelpen Tige de selle Sattelstützenklemme Internal seat post clamp Zadelpenklem Système de fixation tige de selle Bremsscheibe Disc rotor Remschijf Disque de frein Kassette Cassette Cassette Cassette Schaltwerk Rear derailleur Achterderailleur Dérailleur arrière Kette...
-
Seite 3: Inhaltsverzeichnis
1. Allgemeines ..........................4 1.1 Erklärung verwendeter Symbole ....................4 1.2 Zielgruppe ............................4 1.3 Anforderungen an den Fahrer ....................4 1.4 Bedienungsanleitungen der Komponentenhersteller ............4 1.5 Werkzeuge ............................4 1.6 Besonderheiten des Werkstoffs Carbon ..................4 1.7 Montage und Tausch von Anbauteilen und Zubehör ............5 1.8 Gewährleistung und Garantie .....................5 1.9 Verschleißteile ..........................5 1.10 Gewichtsgrenze ..........................5... -
Seite 4: Allgemeines
Allgemeines Diese Bedienungsanleitung ist der wichtigste Baustein zur gefahr- und beschädigungsfreien Montage, Anwen- dung und Wartung deines Fahrrads. Sie soll dir die wichtigsten Grundlagen deines Fahrrads vermitteln, dich bei der Montage deines Fahrrads unterstützen und dir hilfreiche Tipps zur Anwendung während der gesamten Lebensdauer deines Fahrrads geben. -
Seite 5: Montage Und Tausch Von Anbauteilen Und Zubehör
Carbon-Bauteile haben eine begrenzte Lebensdauer. Lenker, Sattelstütze, Vorbau, Kurbeln und Laufräder aus Carbon sollten in regelmäßigen Abständen (z. B. alle drei Jahre) ausgetauscht werden. Wir empfehlen, ROSE Rahmen und Gabeln aus Carbon nach sechs Jahren auszutauschen. Starke Hitze beschädigt die Carbon-Struktur dauerhaft. Carbon-Bauteile dürfen nicht in der Nähe von Wärmequellen oder bei direkter Sonneneinstrahlung innerhalb eines Fahrzeugs gelagert werden. -
Seite 6: Sicherheit
Sicherheit Allgemeine Sicherheit GEFAHR Verletzungsgefahr durch ungenügende Sicherheitsausrüstung! Wirkungsvolle Sicherheitsausrüstung trägt einen wertvollen Teil zur persönlichen Sicherheit bei. • Trage bei jeder Fahrt einen Helm. • Trage stets gut sichtbare und reflektierende Kleidung. GEFAHR Unfallgefahr durch unsachgemäß montierte Komponenten! Unsachgemäß montierte Komponenten können sich während der Fahrt lösen! •... -
Seite 7: Sicherheit Im Öffentlichen Straßenverkehr
Sicherheit im öffentlichen Straßenverkehr GEFAHR Unfallgefahr durch ungenügende Ausstattung für den öffentlichen Straßenverkehr! Die für Fahrräder vorgeschriebenen Ausstattungen für den öffentlichen Straßenverkehr dienen in erster Linie der Sichtbarkeit der Fahrradfahrer. Wirst du als Fahrradfahrer nicht oder zu spät erkannt, können Unfälle mit schweren Folgen geschehen. -
Seite 8: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Der Einsatzbereich der ROSE Fahrräder ist in sechs Kategorien aufgeteilt - von Fahrten auf geteerten Straßen bis zum Einsatz im Downhill- oder Freeride-Bereich. Die Fahrräder sind ausschließlich gemäß deren bestimmungsgemäßem Gebrauch zu verwenden. Anderenfalls übernimmt der Anwender die Verantwortung. Zur Identifikation des bestimmungsgemäßen Gebrauchs deines Fahrrads befindet sich ein Aufkleber mit der Einsatzkate- gorie auf dem Rahmen deines Fahrrads. -
Seite 9: Montage
Montage Je nach Fahrrad-Modell wurden zum Versand verschiedene Komponenten demontiert oder deren Position geän- dert. Zusätzlich müssen die Pedale montiert und der fahrtaugliche Zustand deines Fahrrads geprüft werden. GEFAHR Unfallgefahr durch unsachgemäß montierte Komponenten! Unsachgemäß montierte Komponenten können sich während der Fahrt lösen! •... -
Seite 10: Neigung Des Lenkers Einstellen
Neigung des Lenkers einstellen 1. Löse die Schrauben der Lenkerklemmung soweit gegen den Uhrzeigersinn, sodass sich die Neigung des Lenkers einstellen lässt. 2. Prüfe, ob eine Schutzfolie zwischen Lenker und Vorbau vorhanden ist. Wenn eine Schutzfolie vorhanden ist: 2.1 Drehe die Schrauben der Lenkerklemmung vollständig heraus und nimm die Lenkerklemmschelle(n) ab. -
Seite 11: Vorderrad Mit Dt Swiss Rws-Steckachse Einbauen
3.3.1 Vorderrad mit DT Swiss RWS-Steckachse einbauen Weitere Details findest du in der Bedienungsanleitung des Herstellers. Siehe auch „7.4 Weiterführende Informationen“. 1. Entferne die Steckachse aus der Gabel. 2. Prüfe, ob sich ein Gummi am Bremshebel des Vorderrads befindet. Entferne den Gummi, falls vorhanden. 3. -
Seite 12: Sattelstütze Mit Sattel Anbringen
Sattelstütze mit Sattel anbringen GEFAHR Unfall- und Beschädigungsgefahr durch Unterschreitung der Mindesteinstecktiefe der Sattelstütze! Bei Unterschreitung der Mindesteinstecktiefe kann die Sattelstütze brechen oder der Rahmen Schaden nehmen. Backroad AL • Die auf der Sattelstütze markierte Mindesteinstecktiefe darf auf keinen Fall unterschritten werden! •... -
Seite 13: Sattelneigung Einstellen
Sattelneigung einstellen Sattelneigung bei einem Sattel mit 1-Bolt-Klemmung einstellen 12 Nm 1. Öffne die Klemmschraube etwa 2 Umdrehungen. ACHTUNG: Klemmschraube nicht vollständig herausdrehen! 2. Stelle die Position und Neigung des Sattels nach deinen Bedürfnissen ein. 3. Ziehe die Klemmschraube mit einem Drehmoment von 12 Nm an. -
Seite 14: Gepäckträger Oder Schutzbleche Montieren
Gepäckträger oder Schutzbleche montieren ART. NR. 2294174 Gepäckträger / Schutzblech am Hinterrad Der Rahmen der ROSE Gravel Bikes besitzt Ösen an den Ausfallenden (2), an denen ein Gepäckträger oder ein Schutzblech befestigt werden kann. Zur Montage eines Gepäckträgers oder Schutzblechs an den Sitzstreben kann eine Sitzstrebenbrücke (1) angebracht werden. -
Seite 15: Pedale Anbringen
Pedale anbringen Ein Pedal besitzt ein Rechts-, das andere ein Linksgewinde. Die meisten Pedale sind mit „L“ und „R“ für die Montageseite gekennzeichnet. Bei manchen Pedalen ist das linke Pedal mit einer Rille auf der Achse gekennzeichnet. Weitere Details findest du in der Bedienungsanleitung des Herstellers. 1. -
Seite 16: Erste Fahrt Und Gewöhnung An Dein Neues Fahrrad
Erste Fahrt und Gewöhnung an dein neues Fahrrad Mache dich in einfachem Gelände abseits des öffentlichen Straßenverkehrs mit Fahrverhalten, Bremsen, Schaltung und, falls vorhanden, mit den Federelementen vertraut. Denke stets an das Tragen eines Helms! Steigere nur langsam den Anspruch des Geländes bzw. der Fahrmanöver. Voraussetzungen: •... -
Seite 17: Tätigkeiten Vor Und Nach Der Fahrt
Tätigkeiten vor und nach der Fahrt Vor der Fahrt Für den sicheren Gebrauch deines Fahrrads solltest du vor der Fahrt bestimmte Tätigkeiten ausführen. Liegen Mängel oder Fehler vor, muss dein Fahrrad von einem ausgebildeten Zweiradmechatroniker überprüft werden, um die Mängel zu beseitigen. Fahre niemals mit einem defekten oder fehlerhaften Fahrrad! Tätigkeit/Prüfung Prüfe den Lauf der Laufräder: Hebe nacheinander Vorder- und Hinterrad an und drehe die Räder. - Seite 18 Prüfe den festen Sitz des Vorbaus: Stelle dich vor das Fahrrad, klemme das Vorderrad zwischen die Knie und versuche den Lenker zu verdrehen. → Der Lenker darf sich mit normalem Kraftaufwand nicht verdrehen lassen. Prüfe das Lagerspiel des Steuersatzes: Stelle dich mit beiden Händen am Lenker neben dein Fahrrad, ziehe den Bremshebel der Vorderradbremse und bewege das Fahrrad langsam vor und zurück.
-
Seite 19: Nach Der Fahrt
Nach der Fahrt GEFAHR Bremsversagen bzw. Bremskraftreduzierung durch verschmutzte Bremsbeläge oder Bremsflächen! Bremsbeläge und Bremsflächen dürfen nicht mit schmierenden Stoffen wie Öl, Fett (auch Hautfett), Wachs, Silikon etc. in Kontakt kommen! Auf diese Weise verschmutzte Bremsbeläge oder Bremsflächen dürfen nicht mehr verwendet werden! 5.2.1 Fahrrad reinigen Nach der Fahrt solltest du dein Fahrrad gründlich mit einem weichen Reinigungstuch und klarem Wasser reinigen. -
Seite 20: Transport Und Lagerung
Transport und Lagerung Transport im Auto Die beste und sicherste Lösung für den Transport deines Fahrrads ist innerhalb des Autos. Dort ist dein Fahrrad optimal vor Witterungseinflüssen und Diebstahl geschützt. Doch auch hier gibt es einige Punkte, die es zu beachten gilt. -
Seite 21: Versand Des Fahrrads
Versand des Fahrrads Je nach Größe der ROSE Bike Box kann das Fahrrad in unterschiedlichen Montagezuständen verschickt werden. Versende das Fahrrad in dem Montagezustand wie du es erhalten hast. 1. Alle losen oder beweglichen Teile fixieren oder ausreichend ummanteln. Scharfe oder spitze Komponenten müssen zusätzlich ummantelt werden, damit sie im Karton keine Schäden verursachen und nicht nach außen durchschlagen können. -
Seite 22: Wartung Und Pflege
Wartung und Pflege Nur durch regelmäßige Wartung und Pflege wirst du an deinem neuen Fahrrad auch lange Freude haben. Einfache Reinigungs-, Pflege- und Kontrollarbeiten solltest du selbst regelmäßig durchführen (siehe „5. Tätigkeiten vor und nach der Fahrt“ auf Seite 17). ROSE Bike Service Muss dein ROSE Fahrrad in die Werkstatt, sei es zur Inspektion oder Reparatur, bieten wir dir den Bike Service an. - Seite 23 monatlich / 3 Monate / jährlich / sonstige / Komponente Tätigkeit 20 h 60 h 200 h Anmerkung Bremsen Verschleiß der Bremsbeläge prüfen. → Der Bremsbelag auf dem metallischen Träger muss eine Mindeststärke von 0,5 mm haben. Verschleiß der Bremsscheiben prüfen. →...
-
Seite 24: Reifendruck
Reifendruck Der maximale Reifendruck ist abhängig von der Reifenbreite und der Innenbreite (Maulweite) deiner Felge. Bei Anpassungen des Reifendrucks kannst du dich an den Angaben des Reifen- und Felgenherstellers orientieren. Der maximale Reifendruck darf in keinem Fall überschritten werden! Bei vielen Fahrrädern macht es zugunsten des Fahrkomforts Sinn, den Reifendruck niedriger als den Maximaldruck zu wählen. - Seite 25 Vorbauten: Hersteller Modell Anzugsdrehmoment Gabelschaftklemmung: 5 - 6 Nm ROSE Square Lenkerklemmung: 5 - 6 Nm Gabelschaftklemmung: max. 5 Nm Ritchey alle Lenkerklemmung: max. 5 Nm Klemmung Sattelstütze Hersteller Modell Abbildung Anzugsdrehmoment ROSE Backroad AL max 4,5 Nm ROSE Backroad CF max 5 Nm...
- Seite 100 ROSE Bikes GmbH Schersweide 4 46395 Bocholt Germany 231957601...
