5. Konnektivität und Stromversorgung

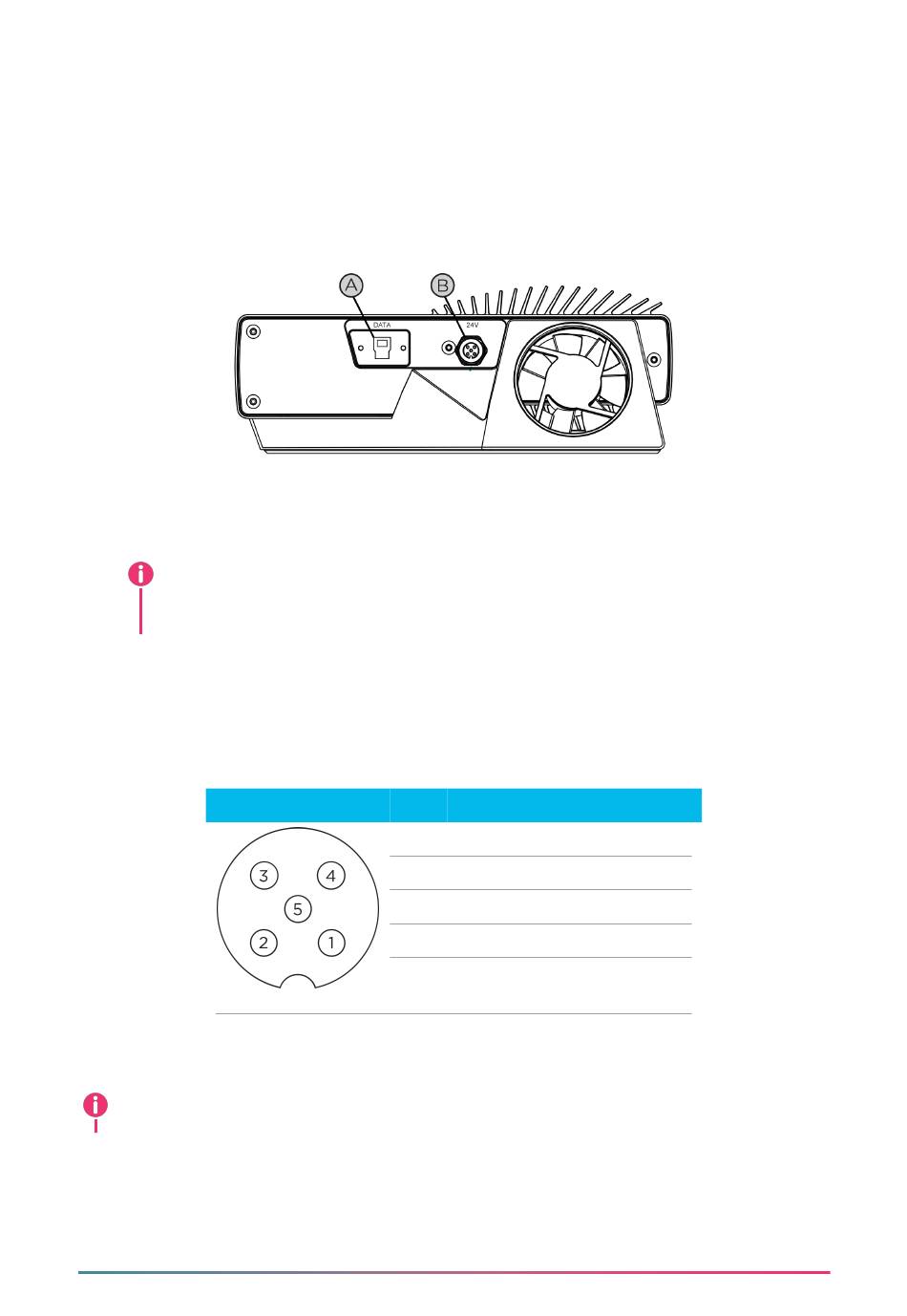

5.1 Anschlüsse
A) USB3: Daten
Kompatibel mit SuperSpeed USB3 Typ-B für PC-Verbindung.
Hinweis
Kabel müssen kompatibel mit „USB3 Vision" sein.
Der PC muss USB 3.0 SuperSpeed unterstützen.
B) M12-5: Stromanschluss 24 V, 5 A DC

Schnittstelle zur Stromversorgung

Pinbelegung
Optionaler Gegenstecker: TE Connectivity AMP 1838275-3 (Digikey: A97645-ND)
Tipp
Es müssen beide Pins für 24 V und für GND verwendet werden.
Rev 1.3 - 11/2021
Pin Nutzung
1 24V DC +/- 20% (Max 5A)
2 24V DC +/- 20% (Max 5A)
3 GND
4 GND
Reserviert, nicht
5
verbinden
