Team C Stoke N Bedienungsanleitung Seite 14

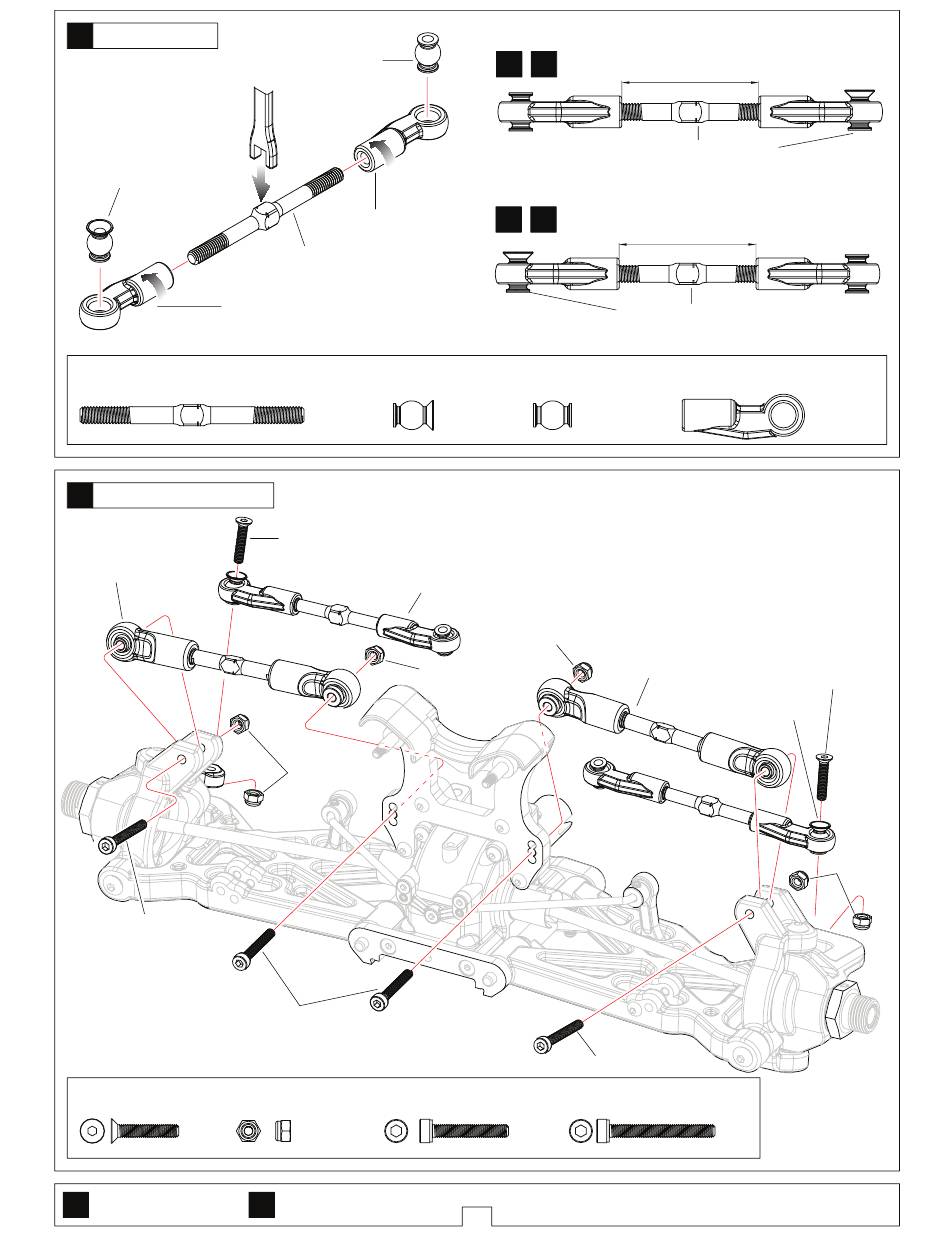

13
Steering Turnbuckle
Bag
Lenkung Gewindestange
T08606
6.8 Ball stud
Kugelkopf
T08606
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08643 4x53 Turnbuckle
Gewindestange
14
Front Upper/Steering Turnbuckle
Gewindestange Lenkung vorne oben
Front Upper Turnbuckle-Right
Gewindestange vorne oben rechts
T08676 M3x25
T08666 M3 Nylon Nut
T08674 M3x16 Screw
Schraube
......2
True-to -scale diagram
1:1
1:1 Größe
All manuals and user guides at all-guides.com
D
-
T08606
6.8 Ball stud
Kugelkopf
5mm
T08606
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08643
4x53 Turnbuckle
Gewindestange
T08606 6.8 Ball stud
.........2
D
-
Bag
T08674 M3x16
Steering Turnbuckle-Right
Lenkung Gewindestange rechts
T08666 M3
T08666 M3
T08676 M3x20
T08676 M3x20 Screw
Nylon Mutter
............6
Assemble as many times as specified
x1
So oft montieren wie angegeben
Steering-Left
1:1 x1
Lenkung links
Steering-Right
1:1 x1
Lenkung rechts
T08606 6.8 Ball stud
Kugelkopf Kugelkopf
...............2 ...............2
T08666 M3
T08676 M3x25
T08676 M3x25 Screw
Schraube
......2
7
Approx.32.5mm
circa.32.5mm
▲Projection.Note direction
Hinweis Richtung
Approx.32.5mm
circa.32.5mm
▲Projection.Note direction
Hinweis Richtung
T08606 6.8 Ball End-Steering
Kugelpfanne Lenkung
Front Upper Turnbuckle-Left
Gewindestange vorne oben links
T08674 M3x16
Steering Turnbuckle-Left
Lenkung Gewindestange links
Schraube
......2
...............4
T08666 M3
