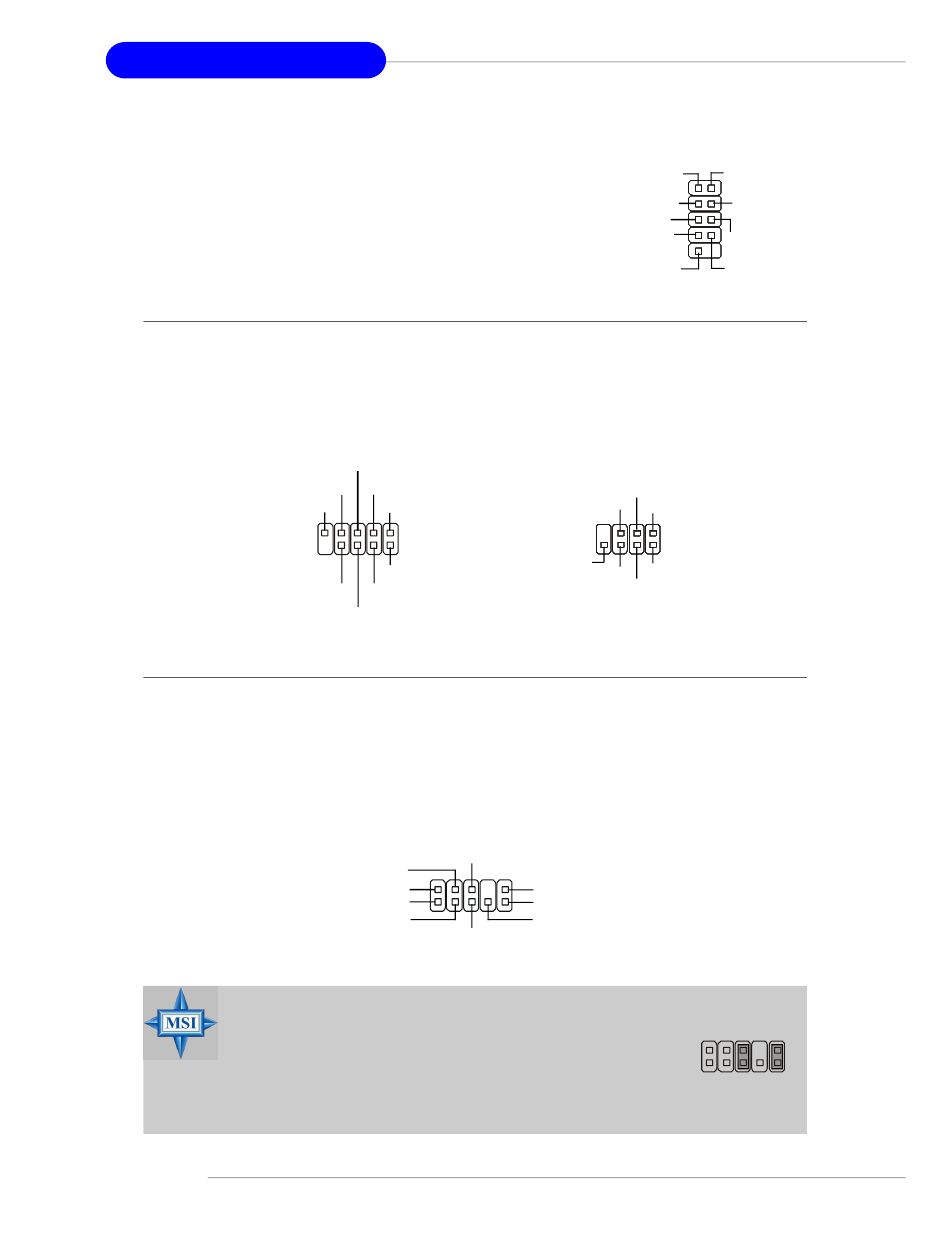

Carte Mère ATX MS-7135
Connecteur Port de Série : JCOM1
La carte mère offre un connecteur port de série 9
broches. C'est un port de communication haute vitesse
16550A qui envoie/reçoit 16 bytes FIFOs. Vous pouvez
att ac her un e s ouris ou autre c omp os an ts d e s érie
directement.
Connecteurs Front Panel: JFP1, JFP2
La carte offre deux connecteurs front panel permettant l'alimentation electrique
de LED. JFP1 est compatible avec l'Intel
RST_SW_P
Reserved
JFP1
PWR_SW_N
Connecteur Audio Front Panel : JAUD1
Le connecteur JAUD1 front panel audio permet la connexion du front panel
audio et est compatible avec l'Intel
MSI Vous Rappelle...
Si vous ne voulez pas connecter le front audio header, les
broches 5 & 6, 9 & 10 doit être recouv ertes av ec un
cavalierpour que le signal de sortie soit redirigé sur les
ports audio de l'arrière. Dans le cas contraire, le connecteur
Line-Out sur le panneau arrière ne fonctionnera pas.
F-16
All manuals and user guides at all-guides.com
®
Front Panel I/O Connectivity Design Guide
RST_SW_N
HDD_LED_N
HDD_LED_P
FP PWR/SLP
FP PWR/SLP
PWR_SW_P
®
Front Panel I/O Connectivity Design Guide.
JAUD1
AUD_RET_R
AUD_VCC
2
AUD_GND
AUD_MIC
1
AUD_MIC_BIAS
AUD_FPOUT_R
JCOM1
Data Carry
Detect
Serial Out
GND
Request
To Send
Ring
Indicate
SLED
PLED
GND
JFP2
SPK+
SPK-
BUZ-
BUZ+
10
AUD_RET_L
AUD_FPOUT_L
9
HP_ON
Serial In
Data
Terminal
Ready
Data Set
Ready
Clear
To Send
10
6
5
9
