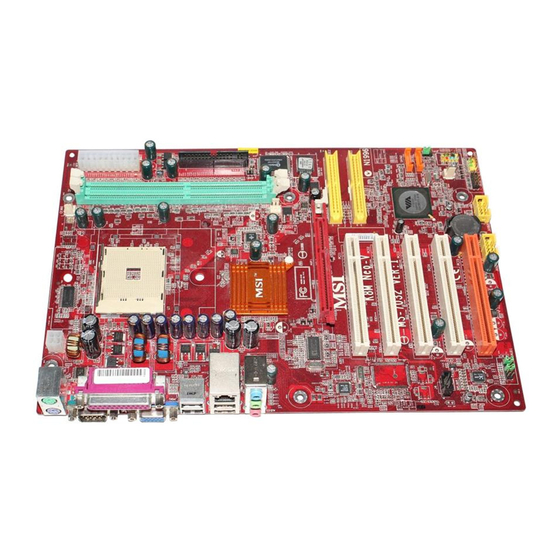

MSI MS-7032 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
FCC-B Radio Frequency Interference Statement
This equipment has been tested and found to comply with the limits for a class B digital device, pursuant to part 15 of
the FCC rules. These limits are designed to provide reasonable protection against harmful interference when the
equipment is operated in a commercial environment. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to
radio communications. Operation of this equipment in a residential area is likely to cause harmful interference, in
which case the user will be required to correct the interference at his own expense.
Notice 1
The changes or modifications not expressly approved by the party responsible for compliance could void the user's
authority to operate the equipment.
Notice 2
Shielded interface cables and A.C. power cord, if any, must be used in order to comply with the emission limits.
VOIR LA NOTICE D'NSTALLATION AVANT DE RACCORDER AU RESEAU.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation
Micro-Star International
MS-7032
G52-M7032X2
i
Inhaltsverzeichnis
Verwandte Anleitungen für MSI MS-7032
Inhaltszusammenfassung für MSI MS-7032
-
Seite 19: Einleitung
Einleitung Vielen Dank für die Wahl des MS-7032 (K8T Neo-V/K8M Neo-V) v1.X ATX Mainboards. Das K8T ® Neo-V/K8M Neo-V basiert auf dem VIA K8T800/K8M800 North Bridge & VT8237/8237R South Bridge Chipsatz und ist mit USB 2.0 Anschlüssen Anschlüsse für schnellen Datentransfer ausgestattet und hat ®... -
Seite 20: Spezifikationen
Unterstützt 64-bit AMD K8 Athlon64 Prozessor (Socket 754) l Unterstützt bis zu 2800+, 3000+, 3100+, 3200+, 3400+, 3700+, oder schnellere CPU (Für die neuesten CPU-Kompatiblitäts-Informationen besuchen Sie bitte die folgende Webseite: http://www.msi.com.tw/program/products/Mainboard/mbd/pro_mbd_cpu_support.php Chipsatz ® l VIA K8T800 / K8M800 Chipsatz... - Seite 21 Es können bis zu zwei Serial ATA Laufwerke mit RAID0 & RAID1 angeschlossen werden. On-Board Peripherie l On-Board Peripherie beinhaltet: 1 Floppyanschluss für bis zu 1 FDD mit 360K, 720K, 1.2M, 1.44M und 2.88Mbytes 1 serieller Anschluss (COMA) 1 paralleler Anschluss, unterstützt SPP/EPP/ECP Modus 1 Audio Anschluss 1 D-Bracket2 Anschluss 1 RJ-45 LAN Anschluss...
-
Seite 22: Anschlüsse Auf Der Rückseite
Kühler für Ihren Prozessor haben sollten, kontaktieren Sie Ihren Händler, um ein passendes Modell erwerben. Bitte schalten Sie den PC nicht ein, wenn Sie keinen geeigneten Kühler installiert haben. (Für die neuesten CPU-Kompatiblitäts- Informationen besuchen Sie bitte die folgende Webseite: http://www.msi.com.tw/program/products/Mainboard/mbd/pro_mbd_cpu_support.php Speichertakt / ext. CPU Takt Tabelle Speicher... -
Seite 23: Installation Der Cpu Im Sockel 754
Installation der CPU im Sockel 754 Bitte schalten Sie den Computer aus und trennen ihn von der Netzspannung, bevor Sie die CPU einsetzen. Klappen Sie den seitlichen Hebel im 90° Winkel nach Oben. Die dreieckige Markierung auf dem Prozessor muss so ausgerichtet werden, dass sie wie ein Pfeil auf das Lager des Verriegelungshebel zeigt. - Seite 24 MSI erinnert Sie... Überhitzung… Überhitzung beschädigt Ihre CPU und ds gesamte System ernsthaft, stellen Sie daher sicher, dass die Lüfter immer funktionieren, um die CPU und das System vor Schäden zu bewahren. Die CPU tauschen… Wenn Sie die CPU tauschen, schalten Sie das System ab und ziehen den Netzstecker. Bevor Sie das Mainboard oder die CPU anfassen, erden Sie sich, in dem Sie kurz geerdeten Gegenstand (z.B.
-
Seite 25: Atx 12V Power Anschluss: Jpw1
MSI Reminds You... Die maximale Speicherzugriffsgeschwindigkeit sinkt, wenn auf DIMM1 und DIMM2 jeweils doppelseitige Speichermodule installiert werden. Um den letzten Stand bezű lich der unterstű zten Speichermodule zu erhalten, besuchen Sie bitte http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php DDR Modules einsetzen 1. Das DDR DIMM Modul hat in der Mitte eine Nase, die verhindern soll, dass Sie das Modul in der falschen Richtung einsetzen. -
Seite 26: Floppy Disk Laufwerk Anschluss: Fdd1
Master und ein Slave Laufwerk angeschlossen werden. Die Einstellung für Master und Slave muss an dem Laufwerk mit einem Jumper festgelegt werden. MSI erinnert Sie... Wenn Sie zwei IDE-Laufwerke an einem IDE-Kabel anschließen, so müssen Sie das erste Laufwerk als Master und das zweite Laufwerk als Slave konfigurieren. Sie erfahren aus der Dokumentation der Laufwerke, wie diese Einstellung gemacht wird. -
Seite 27: Anschluss: Jled1 (Optional)
MSI Reminds You... § Bitte die Herstellerhinweise des Prozessorherstellers bezüglich passendem Kühler beachten. § CFAN1 unterstützt eine Drehzahlregelung des Lüfters. Mit dem Programm Core Center auf der beiliegenden CD wird die Lüfterdrehzahl anhand der CPU-Temperatur geregelt. CD-In Anschluss: J4 Hier können Sie das Audiokabel Ihres CD-Laufwerks anschließen. -
Seite 28: Gehäusefront Audio-Anschluss: Jaud1
AUD_FPOUT_R AUD_MIC Guide” AUD_MIC_BIAS MSI erinnert Sie... Wenn Sie diesen Audioanschluss nicht verwenden möchten, so müssen die Kontakte 5 & 6, 9 & 10 jeweils mit einem Jumper geschlossen sein, damit der hintere Audio-Ausgang des Mainboards funktioniert.. CMOS Rücksetz-Jumper: JBAT1... -
Seite 29: Pci (Peripheral Component Interconnect) Steckplätze
Hinweisen des Herstellers zum Einbau und möglichen Hardware- und Softwareeinstellungen. Der orangene PCI Steckplatz (PCI5) funktioniert auch als Kommunikations-Steckplatz, welcher den Einsatz spezieller W-LAN und Bluetooth PCI Karten von MSI ermöglicht. PCI Interrupt Verteilung Die IRQs, Abkürzung für Interrupt Request, sind Hardwaresignale, über welche Peripheriegeräte dem Prozessor Interrupt-Signale zusenden können, wenn sie Aufmerksamkeit des Prozessors brauchen. - Seite 30 BIOS Setup Wenn Sie den PC einschalten, startet er zuerst die POST-Systemdiagnose (Power On Self Test). Wenn die folgende Meldung angezeigt wird, dann drücken Sie die Taste <Entf> um in das BIOS-Setup zu gelangen. DEL: Setup F11: Boot Menu F12: Network boot TAB: Logo Wenn die Meldung verschwindet, bevor Sie die Taste gedrückt haben, wird es das installierte Betriebssystem starten.
- Seite 31 In diesem Submenü können Sie den Status des Hardwaremonitorings ablesen. Cell Menu In diesem Menü können Sie Einstellungen an Frequenz und Spannung, sowie Üertaktungen der CPU und des AGP vornehmen. Load Fail-Safe Defaults Dies ist eine Voreinstellung für ein langsammes aber extrem stabiles und kompatibles System. Load Optimized Defaults Dies ist eine Voreinstellung für eine optimale Systemperformance bei hoher Stabilität und Kompatibilität.
- Seite 32 Cell Menu Cool’n’Quiet Support Diese Einstellung schaltet die Cool’n’Quiet Funktion ein und aus. Cool’n’Quiet ist eine spezielle Funktion der AMD Athlon64 Prozessoren. Cool’n’Quiet sorgt dafür, dass wenn der Prozessor nicht ausgelastet ist, dass er heruntergetaktet wird. Durch das Heruntertakten braucht der Prozessor weniger Strom und bleibt kühler.
- Seite 33 Dynamic Overclocking Dynamic Overclocking Technology (DOT) ist eine automatische Übertaktungsfunktion, welche in MSI CoreCell Technologie integriert ist. DOT beobachtet die Auslastung der CPU. Wenn DOT feststellt, dass die CPU durch Programme stark ausgelastet ist, erhöht es die Taktfrequenz noch ein wenig, um die Prozessorleistung weiter anzuheben, damit die Programme schneller ausgeführt werden.
- Seite 34 Nicht empfohlen, System kann instabil sein. Das Ändern der CPU/DDR/AGP/North Bridge/South Bridge Spannungen kann die Systemstabiliät negativ beeinfluissen. Daher empfehlen wir, hier keine Änderungen durchzuführen, die über einen längeren Zeitraum wirksam sein sollen. Weitere Informationen zu BIOS-Einstellungen finden Sie auf der MSI-Webseite http://www.msi.com.tw...
