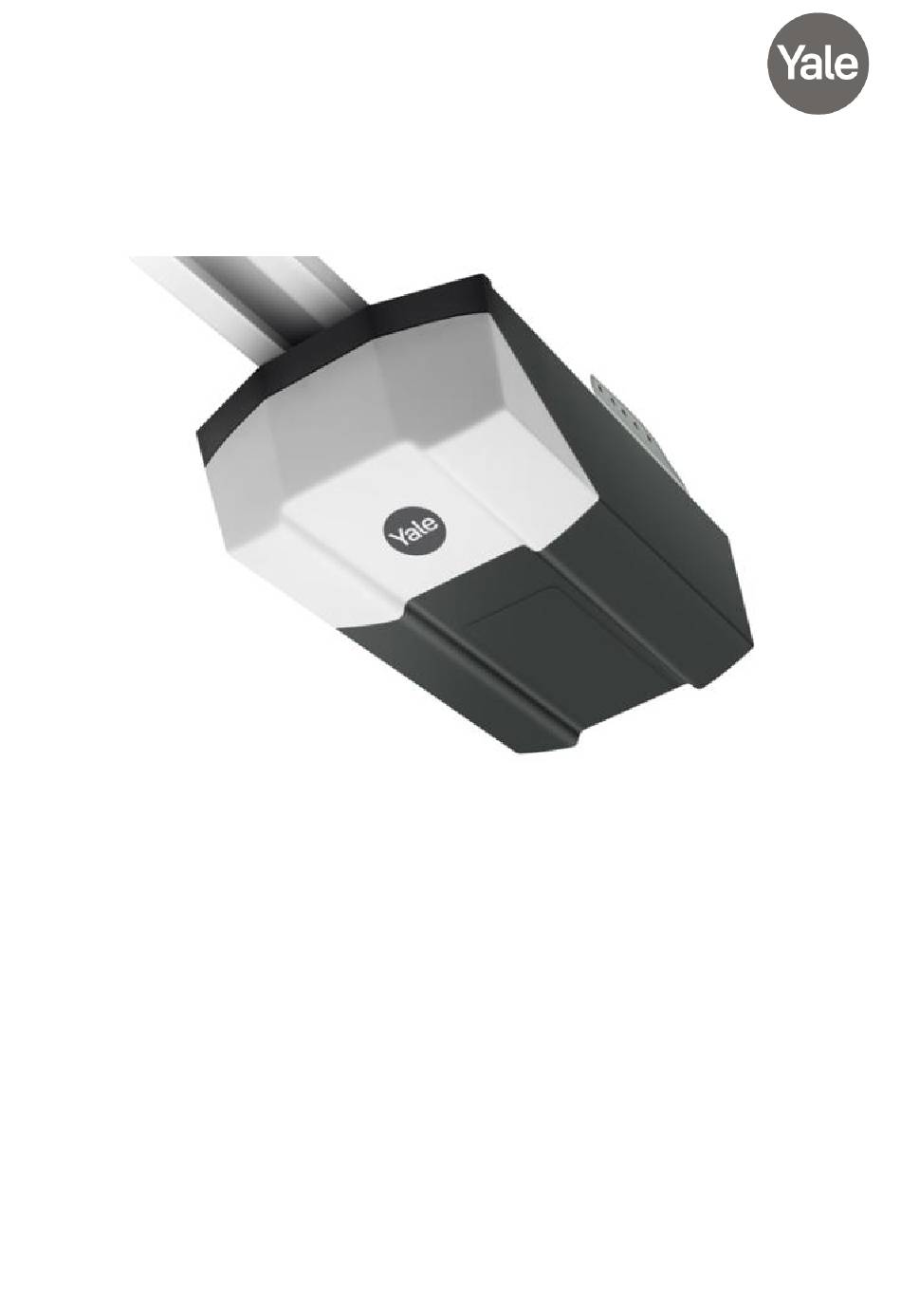

Yale powr 600 Montage- Und Betriebsanleitung
Garagentoröffner
Inhaltszusammenfassung für Yale powr 600
- Seite 37 Montage- und Betriebsanleitung Garagentoröffner Yale powr 600 /800 / 1000...
- Seite 38 Inhaltsverzeichnis Allgemeine Angaben Allgemeine Sicherheitshinweise.............3 Produktbeschreibung & technische Daten ........4 Sicherheitshinweise & Bestimmungsgemäße Verwendung....5 Montage des Antriebs Montage Antrieb und Laufschiene..........6-7 Notentriegelung................8 Programmierung Programmierung des Torantriebs...........9 Krafteinstellung, automatischer Zulauf...........10 Anschluss Zubehör……………………............11...
-
Seite 39: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Der Torantrieb darf ausschließlich im Rahmen der in dieser Anleitung beschriebenen Bedingungen eingesetzt werden. Jede andere Verwendung muss alsunsachgemäß und somit als gefährlich betrachtet werden. Für Schäden infolge einer unsachgemäßen, falschen oder unangemessenen Verwendung besteht keine Herstellerhaftung • Eine Nichtbeachtung der Informationen dieser Anleitung kann zu Personen- oder Sachschäden führen. -
Seite 40: Produktbeschreibung & Technische Daten
Der Torantrieb ist ausschließlich für das Öffnen und Schließen von Garagentoren mit Gewichtsausgleich bestimmt. Er ist nichtgeeignet für Flügeltore und für nicht nach vorne ausschwingende Tore. Technische Daten: Modell powr 600 powr 800 powr 1000 Netzanschluss 230/240 V, 50/60 230/240 V, 50/60 Hz... -
Seite 41: Sicherheitshinweise Für Den Einbau
2. Sicherheitshinweise für den Einbau Wichtig: Das Tor muss leichtgängig sein und entsprechend den Herstellerangaben funktionstüchtig und ausbalanciert sein. Das Öffnen und Schließen muss sich von Hand leicht, gleichmäßig und ruckfrei durchführen lassen. Montagearbeiten von geschultem Fachpersonal durchführen lassen. Elektroinstallationsarbeiten nur von autorisiertem Fachpersonal vornehmen lassen. Die Eignung und Tragfähigkeit der Stützkonstruktion des Gebäudes, in das der Torantrieb eingebaut werden soll ist von fachkundigem Personal zu überprüfen und bestätigen. -
Seite 42: Montage Des Antriebs
4. Montage des Antriebs Voraussetzung: Es ist ein Sturzbedarf von mindestens 35 mm und maximal 400 mm erforderlich um den Antrieb korrekt montieren zu können. Montage der Laufschiene: Setzen Sie den Laufschlitten „C“ in die Schiene ein und verbinden Sie die Laufschienenteile „A“... - Seite 43 Montage des Antriebs: 1. Befestigen Sie die Sturzbefestigung „F“ mit dem mitgelieferten Bolzen und Federstecker am Spannteil der Laufschiene 2. Befestigen Sie die Schubstange und Torbeschlag „G“ mit den mitgelieferten Schrauben am Laufschlitten 3. Montieren Sie die Antriebseinheit „H“ mit den Befestigungswinkeln „K“ an der Laufschiene Befestigen Sie die Sturzbefestigung „F“...
-
Seite 44: Notentriegelung
Notentriegelung Wie in der Abbildung unten aufgezeigt, können Sie den Antrieb entriegeln in dem Sie durch Zug am Entriegelungsseil den Laufschlitten vom Antrieb entkoppeln. Sie können das Tor nun manuell bewegen. Sollten Sie über keinen zweiten Zugang zur Garage verfügen empfehlen wir den Einsatz eines sogenannten Steckschlosses (nicht im Lieferumfang !) zur Entriegelung (Abb. -
Seite 45: Programmierung Des Torantriebs
5. Programmierung des Antriebs Einstellung der Endlagen 1. Drücken Sie die SET-Taste solange bis das Display „1“ anzeigt. 2. Fahren Sie mit der Taste UP das Tor in die obere Endlage. Ggf. mit der Taste DOWN die Endlage entsprechend korrigieren 3. -
Seite 46: Krafteinstellung, Automatischer Zulauf
6.Krafteinstellung – automatischer Zulauf Krafteinstellung Durch erhöhte Betriebsdauer und Verschleiß an der Toranlage kann es notwendig sein, daß die erlernten Kraftwerte des Antriebs nachjustiert werden müssen. Eine Abweichung der in der Werkseinstellung (Wert 2)erlernten Kraftwerte können zu schweren Sach- und/oder Personenschäden führen bis hin zu Lebensgefahr !Lassen Sie dies nur durch Fachpersonal erledigen ! Drücken Sie die SET-Taste solange, bis 3 im Display erscheint. -
Seite 47: Anschluss Zubehör
Anschluss Zubehör Lichtschranke Die Lichtschrankenfunktion muss im Menü aktiviert werden. Drücken Sie die DOWN-Taste solange bis die LED-Anzeige „II“anzeigt. Drücken Sie nun dieUP-Taste, die LED-Anzeige zeigt nun „H“. Bestätigen Sie dies nun mit der SET-Taste.Die Lichtschrankenfunktion ist nun aktiviert. Wichtig: Sollte keine Lichtschranke angeschlossen sein, so muss die Lichtschrankenfunktion immer deaktiviert sein! Werkseinstellung: Lichtschranke deaktiviert... - Seite 48 Einbau einer unvollständigen Maschine nach der Maschinenrichtlinie 2006/42/EG, Anhang II Teil 1 B Assa Abloy Entrance Systems AB SE-26144 Landskrona-Sewden erklärt hiermit, dass die Torantriebe Yale powr600 / 800 / 1000 / in Übereinstimmung mit der Maschinenrichtlinie 2006/42/EG – Niederspannungsrichtlinie 2014/35/EU –...
