Inhaltszusammenfassung für PrimAster UltraHD UHD20219

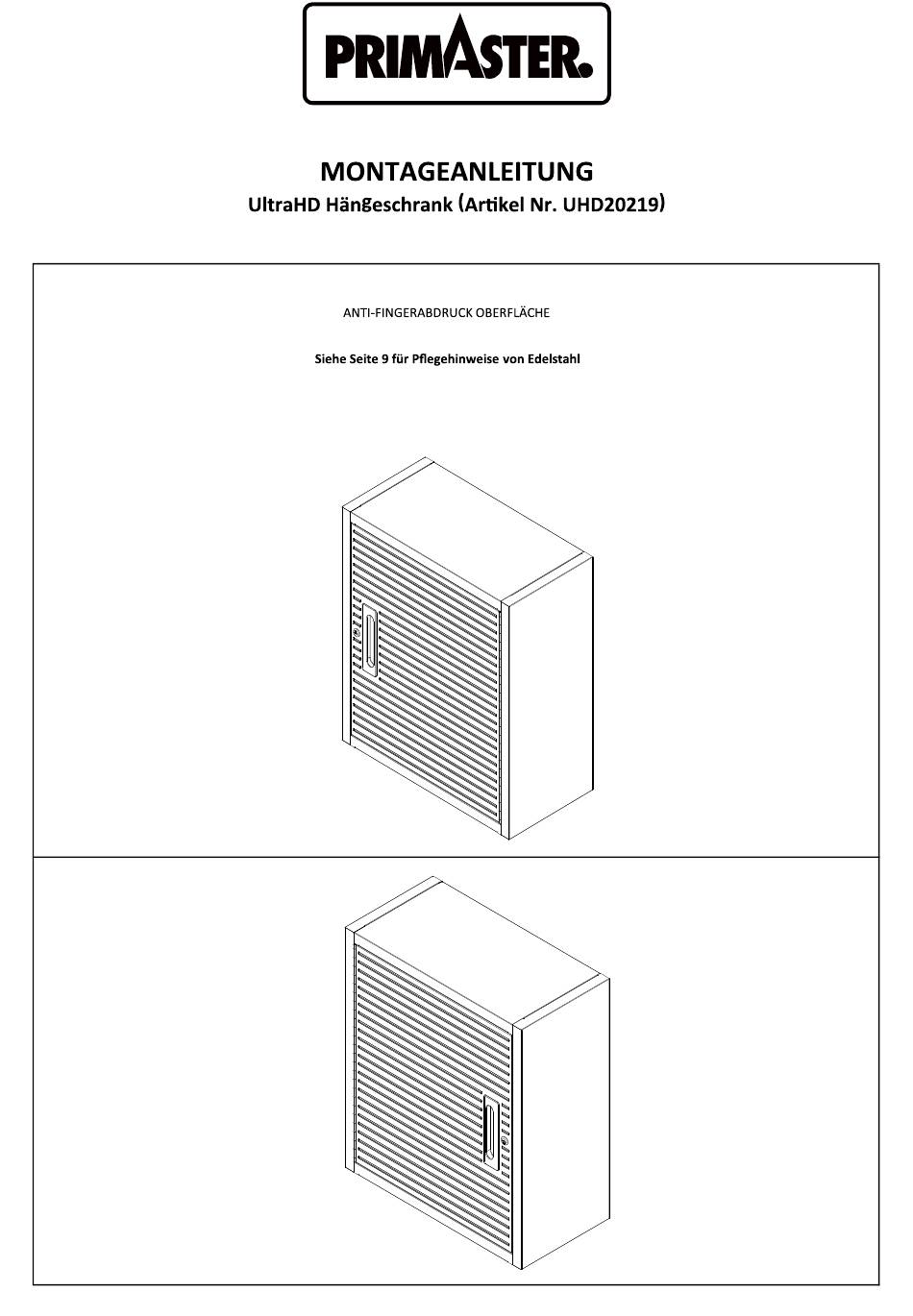

- Seite 1 EAN: 2077604512183 Maße: 61 cm x 31 cm x 71 cm TR160815...
- Seite 2 (Seite 1) Für Türgriff auf der linken Seite Für Türgriff auf der rechten Seite...
- Seite 3 Teileliste Teileliste...
-
Seite 4: Teileliste
TEILELISTE (Seite 3) Bi�e überprüfen Sie die Teile sorgfäl�g nach der Teileliste. Wenn Teile der Teileliste fehlen, wenden Sie sich bi�e an unseren Kundendienst (siehe Seite 9 von 9). (#15) Schraube B (M4 x 8 L) x 9 Stück (#21-A) Schraubendreher x 1 Stück (#22) Schlüssel x 2 Stück (#23) Magnet x 2 Stück ü... - Seite 5 MONTAGEANLEITUNG (Seite 4) UltraHD Hängeschrank (Ar�kel Nr. UHD20219) TIP: Ein magne�scher Schraubendreher ist für komfortable Montage im Lieferumfang enthalten. Bei Verwenden eines elektrischen Schraubendrehers bi�e auf eine niedrige Drehmomenteinstellung achten. hinten Back Schri� 1: Montage des rechten Seitenteils (#3) an das Schrank Oberteil (#2).
- Seite 6 MONTAGEANLEITUNG (Seite 5) UltraHD Hängeschrank (Artikel Nr. UHD20219) Schritt 3: Montage des unteren und oberen Rückteils (#5, oben #4). Zuerst positionieren Sie das untere Rückteil (#5) an das linke und rechte Seitenteil (#1, #3) bzw. das Schrank Unterteil (#2). Danach positionieren Sie das obere Rückteil (#4) an das linke und rechte Seitenteil (#1, #3) bzw.
- Seite 7 MONTAGEANLEITUNG (Seite 6) UltraHD Hängeschrank (Artikel Nr. UHD20219) Schritt 6: Montage der Tür (#7). Besfestigen Sie die Tür (#7) an die Einheit. Arretieren Sie die Löcher, benutzen Sie Schrauben B (#15) und Schraubendreher (#21-A) und ziehen diese an. Schritt 7: Vollständig montierter Hängeschrank a.
- Seite 8 MONTAGEANLEITUNG (Seite 7) UltraHD Hängeschrank (Artikel Nr. UHD20219) Verwenden Sie die Montageanleitung Seite 7 und 8, um die beiden Wandhalterungen (#8) an der Wand zu befestigen. Heben Sie den Hängeschrank hoch und haken die Hängevorrichtungen (am Rückteil angebracht) an den Wandhalterungen ein. Bitte beachten Sie die Abbildungen auf Seite 8 und 9.
- Seite 9 MONTAGEANLEITUNG (Seite 8) UltraHD Hängeschrank (Artikel Nr. UHD20219) D: Bohren Sie mit einem 8-mm Bohrer die Löcher vor. E. Befestigen Sie die Wandhalterungen mit den Schrauben M (#55). Aufhängen des Hängeschranks und Wandhalterungen Aufhängen des Hängeschranks und Wandhalterungen...
- Seite 10 Globus Fachmärkte GmbH & Co. KG Zechenstraße 8 66333 Völklingen Für den Reklamationsfall: Herstelleradresse und Order Nr. aufbewahren www.globus-baumarkt.de...
