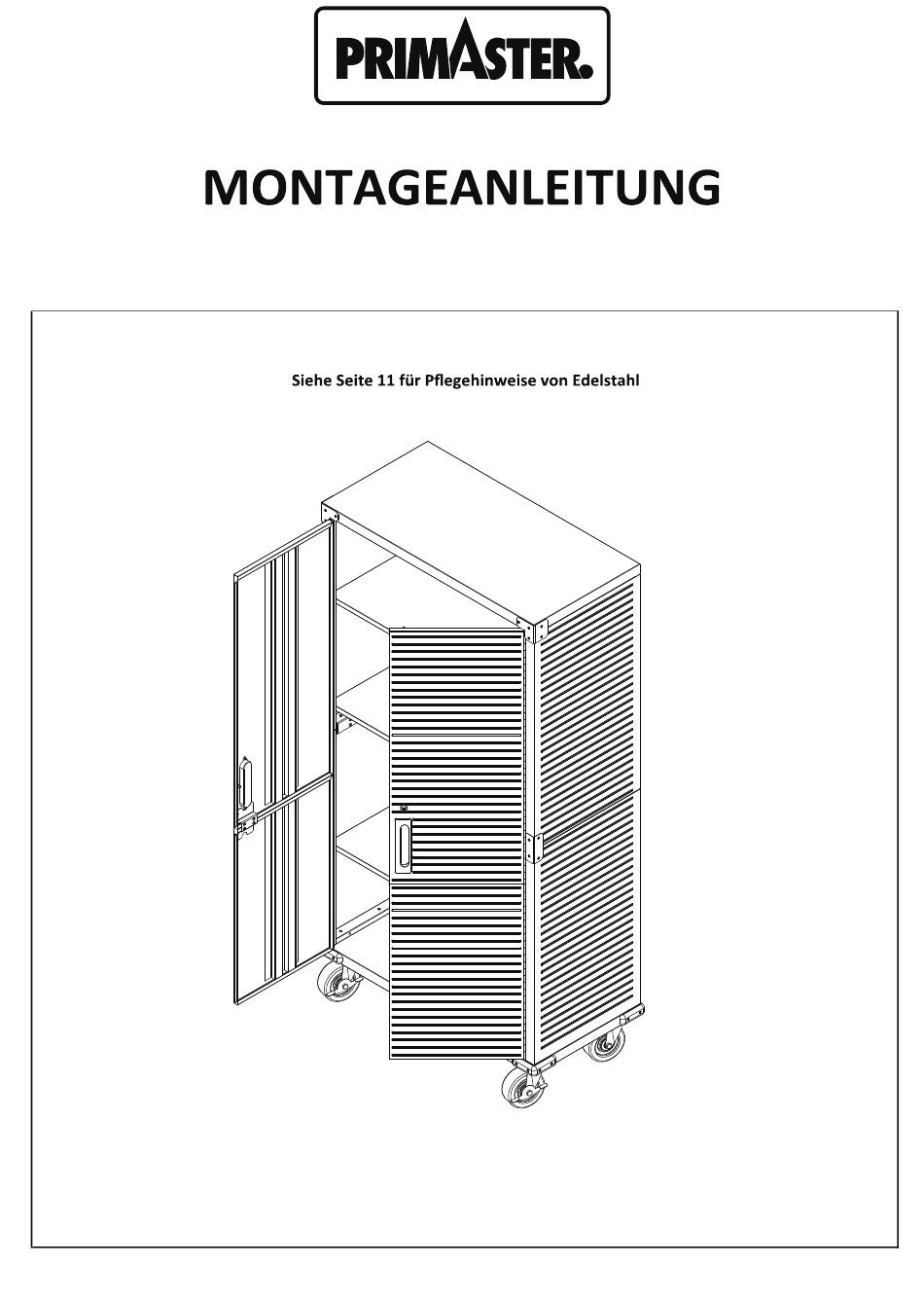

PrimAster UHD16237 Montageanleitung
Metallschrank
R,
PRIMASTE
EAN: 2077604512190
EAN:
MONTAGEANLEITUNG
Metallschrank UHD16237
Metallschrank
Maße: 92 cm x 46 cm x 183 cm
Maße:
92 cm x 46 cm x 183
Siehe Seite 11 für Pfiegehinweise
Globus Fachmärkte GmbH & Co. KG
Globus
Fachmärkte
Zechenstraße 8, 66333 Völklingen
Zechenstraße
2077604512190
UHD16237
von Edelstahl
GmbH
& Co.
8, 66333 Völklingen
cm
KG
Verwandte Anleitungen für PrimAster UHD16237
Inhaltszusammenfassung für PrimAster UHD16237
- Seite 1 PRIMASTE EAN: 2077604512190 EAN: 2077604512190 MONTAGEANLEITUNG Metallschrank UHD16237 Metallschrank UHD16237 Maße: 92 cm x 46 cm x 183 cm Maße: 92 cm x 46 cm x 183 Siehe Seite 11 für Pfiegehinweise von Edelstahl Globus Fachmärkte GmbH & Co. KG Globus Fachmärkte...
- Seite 2 1-91...
- Seite 3 Seite (#2-A) Rechtes Seitenteil (#1-A) Linkes Seitenteil #2-Al I¯AI I-A3 2-A2 I-A2 (#6-A) Linke Tür (#7-A) RechteTür #6-Al I-A1 7-A3 #6-A2 6-A3 7-A2...
- Seite 4 TEILELISTE TEILELISTE Seite Teileliste Bitte überprüfen Sie die Teile sorgfältig nach der Teileliste . (#I-AI) Linke Seite - Oberteil x I Stück (#1-A2) Linke Seite - Unterteil x I Stück (#1-A3) Seitenteil Verbindungsscharnier x 2 Stück (#2-A1) Rechte Seite - Oberteil x 1 Stück (#2-A2) Rechte Seite - Unterteil x I Stück (#3) Schrankoberteil x 1 Stück...
- Seite 5 TEILELISTE TEILELISTE Seite Teileliste Bitte überprüfen Sie die Teile sorgfältig nach der Teileliste . (#6-A1) Linke Tür - Oberteil x 1 Stück (#6-A2) Linke Tür - Unterteil x 1 Stück (#6-A3) Verbindungsscharnier Türteile x 2 Stück (#7-A1) Rechte Tür - Oberteil x 1 Stück (#7-A2) Rechte Tür - Unterteil x 1 Stück (#7-A3) Stangenscharnier...
- Seite 6 TEILELISTE TEILELISTE Seite Teileliste Bitte überprüfen Sie die Teile sorgfältig nach der Teileliste. (#10) Unteres Rückteil 1 Stück (#15-1) Eckschutz -A- 1 Stück (#16-1) Eckschutz - B- I Stück (#17-1) Mittlere Eckschutz x 2 Stück (#12) Lenkrollen mit Festellbremse x 2 Stück (#13) Lenkrollen ohne Festellbremse x 2 Stück (#34) Haken x 12 Stück (#23) Magnet x 2 Stück...
- Seite 7 TEILELISTE TEILELISTE Seite Teileliste Bitte überprüfen Sie die Teile sorgfältig nach der Teileliste. (#58) Eckverstärkungen x 4 Stück (#22) Schlüssel x 2 Stück (#21) Schraubendreher x I Stück (#41) Schrauben F (M4 x 8 L) x 86 Stück (#52) Schrauben K (M4 x 10 L) x 8 Stück (#42) Schrauben G (M4 x 30 L) x 12 Stück...
- Seite 8 TEILELISTE TEILELISTE Seite Teileliste Bitte überprüfen Sie die Teile sorgfältig nach der Teileliste. (#17) Schrauben D (M8 x 18 L) x 16 Stück (#16) Schrauben C (M4 x 18 L) x 16 Stück...
- Seite 9 MONTAGEANLEITUNG Seite Bitte überprüfen Sie die Teile sorgfältig nach der Montageanleitung. Tip: Ein magnetischer Schraubendreher ist für komfortable Montage im Lieferumfang enthalten. I-A2 Bei Verwenden eines elektrischen Schrauberdrehers bitte auf eine niedrige Drehmomenteinstellung achten.Wir empfehlen den Zusammenbau mit zwei Personen durchzuführen.
- Seite 10 MONTAGEANLEITUNG Seite Bitte überprüfen Sie die Teile sorgfältig nach der Montageanleitung. Schritt 4: Montage der Rechten Tür (#7-A). Wiederholen Sie Schritt 3, benutzen Sie das Rechte Tür #7-Al Ober (#7-A1)- und Unterteil (#7-A2), Verbindungsscharnier (#6-A3), benutzen Sie I Stück der Schraube F (#41) und festigen Sie die sich berührenden Seiten, benutzen Sie 4...
- Seite 11 MONTAGEANLEITUNG Seite Bitte überprüfen Sie die Teile sorgfältig nach der Montageanleitung. Schritt 8: Montage des Rückteil (#8, #9 and #10). 1. Befestigen Sie das untere Rückteil (#10) an beide Unteren Linken und Rechten Seitenteilen (#1-A2 and #2-A2) und Schrankboden (#4), arretieren Sie die Löcher benutzen Sie 7 Stück der Schrauben F (#41) und ziehen diese 2.
- Seite 12 MONTAGEANLEITUNG Seite Bitte überprüfen Sie die Teile sorgfältig nach der Montageanleitung. Schritt 11: Montage der Magnete (#23). Platzieren Sie die Magnete (#23) an das Schrankoberteil (#3) und den Schrankboden (#4) nach vorne ausgerichtet, benutzen Sie 4 Stück der Schrauben F (#41) und ziehen diese Schritt 12: Montage Linke und Rechte Tür (#6-A, #7-A).
