4. MONTAGE
(FORTSETZUNG)

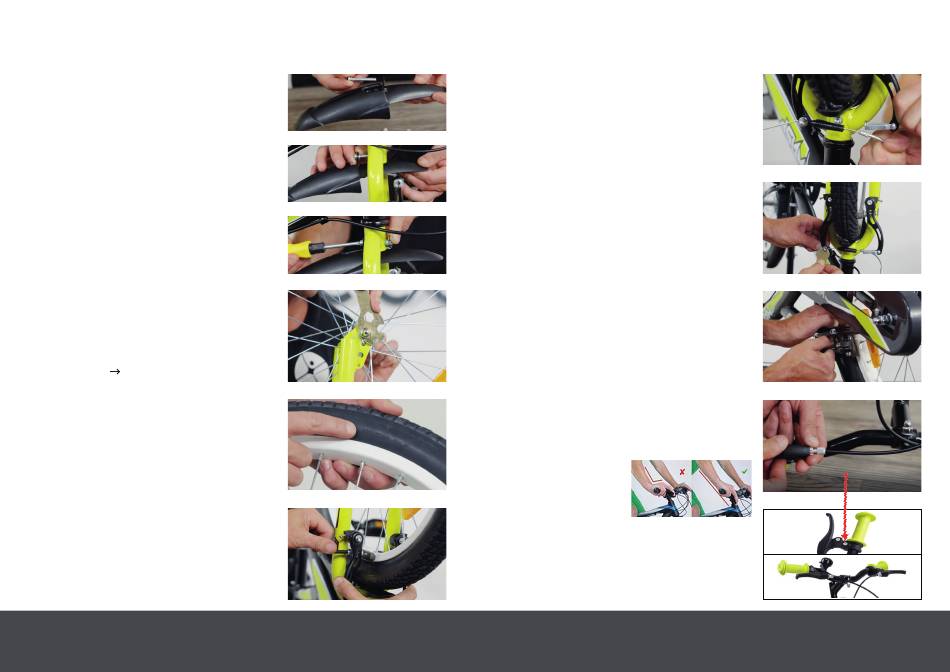

Schritt 4
Für diesen Montageschritt empfehlen wir Ihnen, das Rad auf den
Kopf zu stellen. Montieren Sie mithilfe der Schraube M6 x 45 aus dem
Schraubenset (9) das Schutzblech vorne (3).
Demontieren Sie die Mutter, das Distanzstück und die drei Unterleg-
scheiben. Fädeln Sie nun eine Unterlegscheibe und das Schutzblech
auf die Schraube und führen diese in das dafür vorgesehene Loch an
der Gabel ein. Anschließend stecken Sie das Distanzstück, sowie eine
Unterlegscheibe auf und verschrauben dieses mithilfe der Hutmutter.
Ziehen Sie diese mithilfe des Multitools (10)/Kreuzschraubendrehers
fest.
Schritt 5
Demontieren Sie die Hutmuttern und die zum Fixieren vorinstallierten
Sicherungsscheiben am Vorderrad (2). Beim Einbau des Vorderrades
(2) ist darauf zu achten, dass die Unterlegscheiben auf der Innenseite
und die Sicherungsscheibe auf der Außenseite der Gabel positioniert
werden. Es ist darauf zu achten, dass die Nase der Sicherungsscheibe
im dafür vorgesehenen Loch der Gabel eingreift. Achten Sie auf die
Laufrichtung (Rotation
)! Verschrauben Sie die beiden Hutmuttern.
Verwenden Sie hierfür das mitgelieferte Multitool (10).
Schritt 6
Einstellen der Bremsbacken: Hierzu lösen Sie die Innensechskant-
schraube an der Bremsbacke und positionieren diese mittig über den
Felgenrand. Anschließend ziehen Sie die Schraube wieder gewissen-
haft fest (Montageschritt auf beiden Seiten durchführen).
13
Bedienungsanleitung Stand 17.11.2021 - GERMAN - Artikelnummer: PR0028285
4. MONTAGE
(FORTSETZUNG)
Schritt 7
Hängen Sie den Bowdenzug der Bremse in die dafür vorgesehene
Öffnung ein.
Schritt 8
Stellen Sie nun den Abstand der Bremsbacken zur Felge ein, dieser
sollte ca. 2 – 3 mm betragen. Hierzu lösen Sie die Hutmutter mithilfe
des Multitools (10) an der Bremse und spannen Sie den Bowdenzug,
bis der Abstand zwischen Bremsbacke und der Felge ca. 2 – 3 mm
beträgt. Ziehen Sie die Hutmutter wieder gewissenhaft fest. Feineis-
tellung kann über die beiden goldenen Schrauben links und rechts
vorgenommen werden.
Schritt 9
Wiederholen Sie die Schritte 6 bis 8 für die Hinterradbremse.
Schritt 10
Einstellen der Bremskraft: Lösen Sie die Kontermutter an der Stell-
schraube. Anschließend drehen Sie die Stellschraube nach links, um
den Zug zu spannen, nach rechts um den Zug zu lösen. Wurde der
gewünschte Bremsdruck erreicht, ziehen Sie die Kontermutter wieder
gewissenhaft fest.
Schritt 11
Stellen Sie nun den Bremshebel ergonomisch ein und ziehen diesen
mithilfe des Inbusschlüssels fest.
Bedienungsanleitung Stand 17.11.2021 - GERMAN - Artikelnummer: PR0028285
