Technaxx ® * Gebrauchsanleitung
Universal-Autoalarm Pro TX-168
Bitte lesen Sie alle Sicherheits- und Nutzungshinweise und
bewahren Sie sie auf.
Produkte, die mit diesem Symbol markiert sind, erfüllen alle geltenden
Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.
Der Hersteller Technaxx Deutschland GmbH & Co.KG erklärt hiermit,
dass dieses Gerät, zu dem diese Gebracuhsanleitung gehört, den
grundlegenden Anforderungen
der Normen der Richtlinie
RED
2014/53/EU entspricht. Die Konformitätserklärung für dieses Gerät finden
Sie
unter
dem
Link:
www.technaxx.de/
(im
unteren
Bereich
„Konformitätserklärung"). Lesen Sie sich diese Gebrauchsanleitung vor
Inbetriebnahme des Geräts sorgfältig durch.
Dieses Symbol bedeutet, dass das Gerät nicht im Haushaltsabfall
entsorgt werden darf. Es muss zum Recycling in eine geeignete
Sammeleinrichtung gebracht werden. Eine ordnungsgemäße Entsorgung
bzw. richtiges Recycling helfen beim Schutz der natürlichen Ressourcen,
der menschlichen Gesundheit und der Umwelt. Für weitere Informationen
zur Ensorgung bzw. zum Recycling dieses Produkts kontaktieren Sie bitte
Ihre örtliche Kommune, einen Entsorgungsdienstleister oder das
Geschäft, in dem Sie das Produkt erworben haben.
Sicherheits- und Entsorgungshinweise für Batterien: Halten Sie
Kinder von Batterien fern. Wenn ein Kind eine Batterie verschluckt hat,
suchen Sie einen Arzt auf oder bringen Sie das Kind umgehend in ein
Krankenhaus! Achten Sie auf die richtige Polarität (+) und (–) der
Batterien! Tauschen Sie stets alle Batterien aus. Verwenden Sie niemals
alte und neue Batterien oder verschiedene Batterietypen gleichzeitig.
Batterien niemals kurzschließen, öffnen, deformieren oder aufladen!
Verletzungsgefahr!
Batterien
niemals
ins
Feuer
werfen!
Explosionsgefahr!
Batterien können nach dem Gebrauch gratis zum Einzelhandel
zurückgebracht werden. Der Endnutzer ist rechtlich verpflichtet,
gebrauchte Batterien zurückzugeben. Sammeln und recyceln Sie
gebrauchte Batterien zum Schutz von Umwelt und Gesundheit.
Entnehmen Sie die Batterien, bevor Sie das Gerät entsorgen.
Hinweise zum Umweltschutz: Verpackungsmaterialien sind Rohstoffe
und können recycelt werden. Entsorgen Sie keine alten Geräte oder
Batterien in den Hausmüll. Reinigung: Schützen Sie das Gerät vor
Verschmutzung und Verunreinigung (verwenden Sie einen sauberen
Stoff). Verwenden Sie keine rauen, grobkörnigen Materialien oder
Lösungsmittel / aggressive Reiniger. Wischen Sie das gereinigte Gerät
gut ab. Wichtiger Hinweis: Sollte Batterieflüssigkeit aus einer Batterie
auslaufen, wischen Sie das Batteriegehäuse mit einem weichen Tuch
trocken. Vertriebshändler: Technaxx Deutschland GmbH & Co.KG,
Konrad-Zuse-Ring
16-18, 61137 Schöneck, Deutschland
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TX-168
Inhaltszusammenfassung für Technaxx TX-168
- Seite 1 Sie sie auf. Produkte, die mit diesem Symbol markiert sind, erfüllen alle geltenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums. Der Hersteller Technaxx Deutschland GmbH & Co.KG erklärt hiermit, dass dieses Gerät, zu dem diese Gebracuhsanleitung gehört, den grundlegenden Anforderungen der Normen der Richtlinie 2014/53/EU entspricht.
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE 1. Bitte lesen Sie diese Anweisungen. 2. Bewahren Sie diese Anweisungen auf. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anweisungen. 5. Benutzen Sie dieses Gerät nicht in Wassernähe. 6. Reinigen Sie es nur mit einem trockenen Tuch. 7. -
Seite 3: Persönliche Vorsichtsmassnahmen
NICHT Regen oder Feuchtigkeit aus. Das Gerät sollte nicht Tropfen oder Spritzern ausgesetzt werden. ⚫ Berühren Sie die externe Sirene NICHT, wenn Sie, die externe Sirene, das zu bedienende Gerät oder andere Oberflächen, die mit einer Stromquelle in Berührung kommen können, nass sind. Wasser und viele andere Flüssigkeiten sind elektrisch leitfähig, was zu schweren Personenschäden oder zum Tod führen kann. - Seite 4 in warmen Autos oder neben heißen Öfen). Batterien können bei Überhitzung explodieren. - Verwenden Sie dieses Gerät nur zum intendierten Zweck und befolgen Sie die allgemeinen und Batterie-Sicherheitshinweise, wie in diesem Benutzerhandbuch beschrieben. Jeder Missbrauch kann elektrischen Schlägen, Verbrennungen, Brand und anderen Gefahren oder Verletzungen führen.
-
Seite 5: Inhaltsverzeichnis
Inhalt WICHTIGE SICHERHEITSHINWEISE ..........2 WARNHINWEISE ................. 2 PERSÖNLICHE VORSICHTSMASSNAHMEN ........3 WICHTIGE BATTERIE-SICHERHEITSHINWEISE ......3 Merkmale ....................6 Produktübersicht ................... 7 Den Autoalarm laden ................8 Erste Schritte ..................9 Systeminstallation und Verkabelung ..........9 Installation der externen Sirene ............11 Einsetzen des Autoalarms in der Zigarettenanzünderbuchse .. -
Seite 6: Merkmale
Merkmale ⚫ DC12 oder DC24V wiederaufladbarer Autoalarm für Zigarettenanzünderbuchse ⚫ DC12 oder DC24V externe Sirene für den Motorraum für höhere Aufmerksamkeit ⚫ Taste für Panikalarm (ca. 105dB) ⚫ 1x USB-C-Ladeanschluss mit ingesamt 5V / 3,0A Ausgangsleistung ⚫ 1x USB-Ladeanschluss mit insgesamt 5V / 2,4A Ausgangsleistung ⚫... -
Seite 7: Produktübersicht

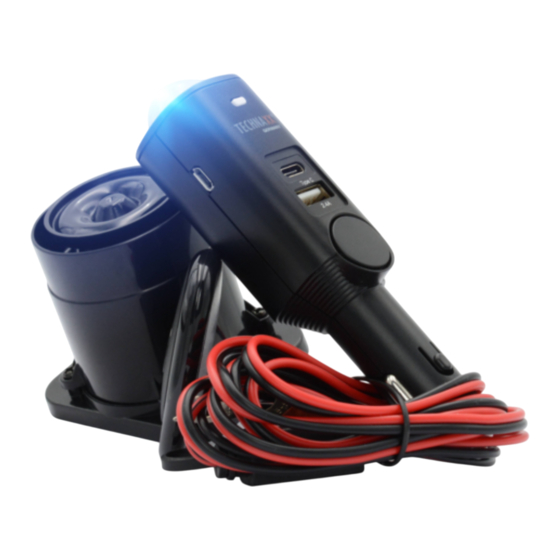

Produktübersicht Autoalarm Externe Sirene Fernbedienung (Bewegungserkennung) Sirene und LED-Anzeige 2 Paniktaste Montagebohrungen USB-C-Ladeanschluss (DC5V/3,0A) Kopplungstaste (auf der USB-Ladeanschluss Platine) (DC5V/2,4A) Fernbedienungstaste 4 Sirene (aktivieren/deaktivieren) 5 MicroUSB-Eingang 10 Batteriefach (auf der Platine) -
Seite 8: Den Autoalarm Laden
Den Autoalarm laden ACHTUNG Laden Sie das Gerät nur unter Aufsicht und mit der empfohlenen Ausrüstung (USB-Ladegerät DC5V/500mA und MicroUSB-Kabel). HINWEIS Laden Sie den Akku des Geräts bei Nichtgebrauch alle 2-3 Monate einmal auf! Damit wirken Sie einer Tiefenentladung entgegen. Das Gerät verfügt über einen eingebauten Akku. -
Seite 9: Erste Schritte
Erste Schritte Systeminstallation und Verkabelung HINWEIS Diese Installationsanweisungen gelten nicht für alle Fahrzeugtypen. Sie dienen nur als allgemeiner Leitfaden, da es zahlreiche Fahrzeugtypen und -modelle gibt. Lesen Sie Ihre örtlichen Gesetze zu Motorfahrzeugen hinsichtlich der Nutzung dieses Gerätes und stellen Sie sicher, dass diese zulässig ist. Wenn Sie die Installation dieses Autoalarmsystems durchführen, müssen sicherstellen,... - Seite 10 GEFAHR Wenn Sie keine Erfahrung mit der Installation von elektrischen Geräten an Fahrzeugen haben, dürfen Sie die folgenden Arbeiten nicht selbst durchführen. Lassen Sie die Montage und den Anschluss von qualifiziertem Fachpersonal durchführen. GEFAHR Ein fehlerhafter Anschluss kann eine Spannung verursachen, die hoch genug ist, um einen tödlichen Stromschlag zu verursachen.
-
Seite 11: Installation Der Externen Sirene
GEFAHR Verlegen Sie das Anschlusskabel zur Batterie NICHT auf eine Weise, die neben beweglichen Bauteilen verläuft, damit sich das Kabel nicht verfangen kann. Stellen Sie sicher, dass das Anschlusskabel aufgewickelt und sicher mit Kabelbindern im Motorraum befestigt ist. Installation der externen Sirene Vor der abschließenden Installation suchen Sie im Motorraum eine Position, in der die Sirene die beste Möglichkeit zur Übertragung eines Alarms nach draußen hat, wenn die Motorhaube geschlossen ist. -
Seite 12: Einsetzen Des Autoalarms In Der Zigarettenanzünderbuchse
Einsetzen des Autoalarms in der Zigarettenanzünderbuchse Nach dem Einsetzen des Autoalarms in die Zigarettenanzünderbuchse leuchtet das Licht als Zeichen des Ladevorgangs dauerhaft blau. Das Gerät ist betriebsbereit und kann Befehle von der Fernbedienung empfangen. HINWEIS Die enthaltene Fernbedienung ist bereits mit dem Gerät verbunden. Abhängig vom aktuellen Status der Autoalarm-LED-Anzeige wird nachfolgende Lichtfarbe angezeigt. -
Seite 13: Deaktivieren (Abstellen)
Der max. Abstand zum Scharfschalten des Autoalarms beim Verlassen des Fahrzeugs beträgt ~10m auf offenem Feld. HINWEIS können Fernbedienung auch außerhalb geschlossenen Fahrzeugs bedienen. Deaktivieren (Abstellen) Zur Deaktivierung des Autoalarms und zum Abstellen des Alarmtons drücken Sie die Taste auf der Fernbedienung kurz (2 x kurzes „Piep“ und das rote Licht blinkt zweimal am Autoalarm). -
Seite 14: Austausch Der Batterie In Der Fernbedienung
Austausch der Batterie in der Fernbedienung Wenn die Fernbedienung nicht mehr funktioniert, tauschen Sie die Batterie (CR2032) aus. Austausch Batterie öffnen Fernbedienung. Nutzen Sie einen flachen, breiten Gegenstand, hintere Abdeckung Fernbedienung zu entfernen. Hierfür führen Sie den entsprechenden Gegenstand in die Nut oben ein. Jetzt hebeln Sie die hintere Abdeckung vorsichtig auf. -
Seite 15: Funktion Des Usb-Ladegerätes
Funktion des USB-Ladegerätes Wenn der Autoalarm über die Zigarettenanzünderbuchse des Fahrzeugs mit Strom versorgt wird, können Sie USB-C/USB per USB- Kabel* (*nicht enthalten) mit Ihrem Handy verbinden. Der Autoalarm funktioniert jetzt als Handyladegerät. Sie können auch andere Geräte über USB laden. HINWEIS Der maximale Ausgang des USB-Anschlusses beträgt 2,4 A, bei USB-C 3,0A. - Seite 16 (Sirene mit Anschlusskabel 120g / (L) 7,3 x (B) 5,7 x (H) 6,2cm und Sicherung) Gewicht / Abmessungen 16g / (L) 5,9 x (B) 3,7 x (H) 1,0cm (Fernbedienung) Universal-Autoalarm Pro TX-168: Autoalarm, externe Sirene mit Anschlusskabel und Lieferumfang 3A-Sicherung, Fernbedienung (mit...
-
Seite 17: Entsorgung
Servicetelefonnummer für technische Unterstützung: 01805 012643 (14 Cent / Minute aus dem deutschen Festnetz und 42 Cent / Minute aus dem Mobilfunknetz). Kostenlose E-Mail: support@technaxx.de Die Support-Hotline ist montags bis freitags von 9 bis 13 Uhr & von 14 bis 17 Uhr erreichbar...
