Wind/solar hybrid-controller

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Chère cliente, cher client,
Nous vous remercions d'avoir choisi ce contrôleur hybride.
A n d'utiliser au mieux votre nouveau produit, veuillez lire
attentivement ce mode d'emploi et respecter les consignes et
astuces suivantes.
Contenu
Contrôleur hybride
Mode d'emploi
Accessoires requis, disponibles séparément sur www.pearl.fr :
Câble de connexion, batterie
Les générateurs à énergie éolienne sont disponibles sur le site
www.pearl.fr sous les références NC5696 et NC5698.
Variantes du produit
NC5697 : Contrôleur hybride, pour générateur à énergie
éolienne NC5696
NC5699 : Contrôleur hybride pour générateur à énergie
éolienne NC5698
Consignes de sécurité
Ce mode d'emploi vous permet de vous familiariser avec le
fonctionnement du produit. Conservez précieusement ce
mode d'emploi a n de pouvoir le consulter en cas de besoin.
Pour connaître les conditions de garantie, veuillez contacter
votre revendeur. Veuillez également tenir compte des
conditions générales de vente !
Veillez à utiliser le produit uniquement comme indiqué dans
la notice. Une mauvaise utilisation peut endommager le
produit ou son environnement.
Le démontage ou la modi cation du produit a ecte sa
sécurité. Attention : risque de blessures !
N'ouvrez jamais le produit, sous peine de perdre toute
garantie. Ne tentez jamais de réparer vous-même le produit !
En cas d'usage professionnel, les consignes de sécurité
relatives aux installations et aux équipements électriques sont
à prendre en compte.
Assurez-vous que tous les branchements sous réalisés
correctement. En cas de doute sur l'installation, le
branchement, l'utilisation ou la sécurité, demandez conseil à
un spécialiste.
Avant l'installation et le branchement du produit, renseignez-
vous sur les règlements à respecter (distance par rapport à
une propriété voisine, etc.).
Manipulez le produit avec précaution. Un coup, un choc, ou
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Service commercial PEARL France : 0033 (0) 3 88 58 02 02
Contrôleur hybride
une chute, même de faible hauteur, peut l'endommager.
N'exposez le produit ni à l'humidité ni à une chaleur extrême.
Ne plongez l'appareil ni dans l'eau ni dans un autre liquide.
Conservez le produit hors de la portée et de la vue des
enfants.
Cet appareil n'est pas conçu pour être utilisé par des
personnes (y compris les enfants) dont les capacités
physiques, sensorielles ou mentales sont réduites, ou des
personnes dénuées d'expérience ou de connaissance,
sauf si elles ont pu béné cier, par l'intermédiaire d'une
personne responsable de leur sécurité, d'une surveillance ou
d'instructions préalables concernant l'utilisation de l'appareil.
Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant, son service après-vente ou des
personnes de quali cation similaire a n d'éviter tout danger.
N'utilisez pas l'appareil tant que la réparation n'a pas été
e ectuée.
Aucune garantie ne pourra être appliquée en cas de mauvaise
utilisation.
Le fabricant décline toute responsabilité en cas de dégâts
matériels ou dommages (physiques ou moraux) dus à une
mauvaise utilisation et/ou au non-respect des consignes de
sécurité.
Sous réserve de modi cation et d'erreur !

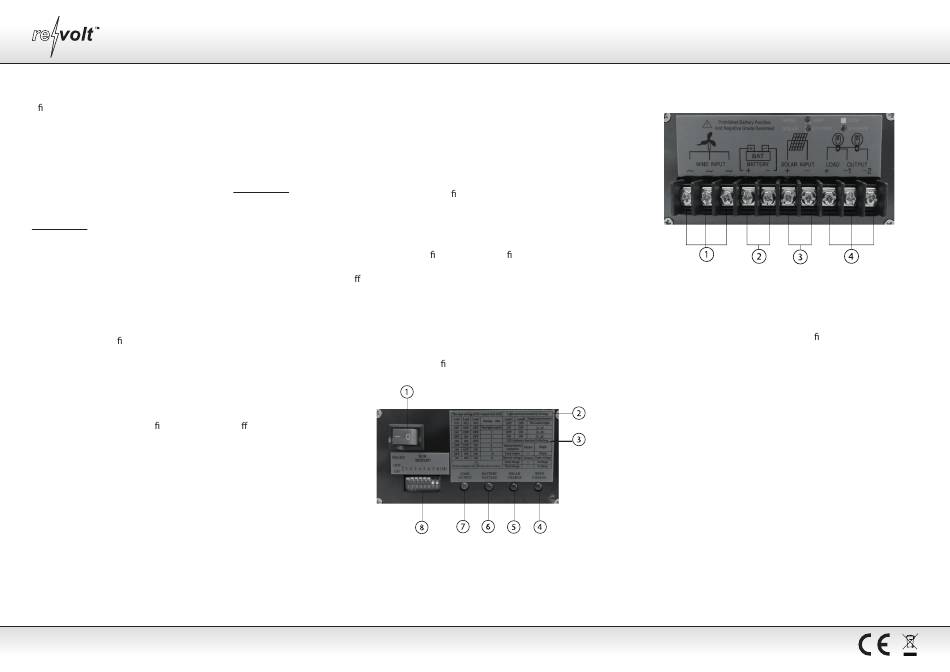

Description du produit
1. Interrupteur Marche/Arrêt
2. Tableau avec valeurs de réglage
3. Tableau avec description des fonctions des voyants
4. LED de chargement (énergie éolienne)
5. LED de chargement (énergie solaire)
6. LED de tension de la batterie
Mode d'emploi – page 1
7. LED de sortie de chargement
8. Commutateurs pour le réglage de la temporisation de la sortie
de courant continu (8 pièces)
1. Port d'entrée (énergie éolienne)
2. Port de chargement de la batterie
3. Port d'entrée (énergie solaire)
4. Port de sortie de chargement
Mise en marche
Sortez l'appareil de son emballage et véri ez que toutes les
pièces sont en bon état.
Réglages
Réglage de l'heure
Choisissez entre la commande par la lumière et le nombre
d'heures (5-11), qui doit activer l'éclairage.
Activation de la lumière
Avec Load 7 et Load 8, réglez la caractéristique de charge du
panneau solaire correspondant (1 V = 12 V -> Caractéristique de
charge système = 1 V).
• x2 :
• Système 24 V = 2 V
• Dans le système 12 V :
• Tension panneau solaire <1 V -> Éclairage actif
• Tension du panneau solaire >1 -> Éclairage inactif
• Dans le système 24 V :
• Tension du panneau solaire <2 V -> Éclairage actif
• Tension du panneau solaire >2 V -> Éclairage inactif
Installation
1. Pour les branchements, utilisez un câble en cuivre isolé
multibrin. Le diamètre du câble à utiliser dépend de la
© REV4 – 19.11.2021 – EB/MB//BS//SK
NC-5697-675
NC-5699-675
