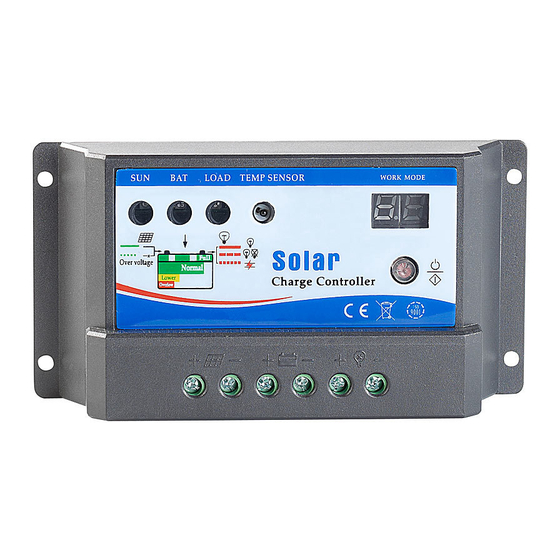

revolt NC-5540-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Solar-Ladereglers. Dieser
Laderegler ermöglicht es Ihnen Akkus an einer Solaranlage
aufzuladen und unterbricht den Ladevorgang automatisch,
sobald die maximale Ladung erreicht wurde. Zusätzlich kann
eine 12 V Lampe am Gerät betrieben werden, um
Überspannungsschutz zu garantieren.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie den Laderegler optimal einsetzen können.
Lieferumfang
Solar-Laderegler
•
Bedienungsanleitung
•

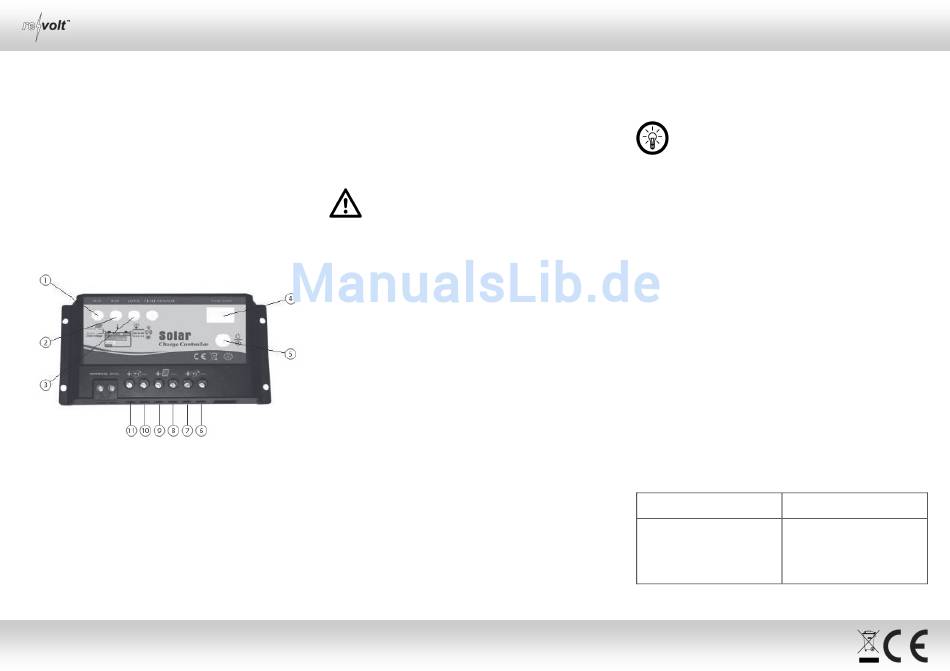

Produktdetails
1. Solarzellenladung 6. Verbraucher –
2. Akkustatus 7. Verbraucher +
3. Stromversorgung 8. Akku –
4. Modusanzeige 9. Akku +
5. Einstellungstaste 10. Solaranschluss –
11. Solaranschluss +
Funktionsweise
Eine Solar-Stromversorgung erfordert einen Akku als
Energiespeicher, um Perioden mit geringem Sonneneinfall und
die Nachtstunden zu überbrücken. Dieser Regler begrenzt die
Spannung des Akkus bei der Ladung auf maximal 2,30
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Solar-Laderegler
für 12-V-Solarstrom-System bis 10 A
Volt/Zelle. Daher wird die Ladespannung bei einem 12 V-Akku
auf 13,8 V begrenzt. So wird eine Überladung des Akkus
verhindert. Sinkt die Batteriespannung durch Selbstentladung
oder Last wieder ab, wird der Ladevorgang automatisch wieder
gestartet. Der Akku wird daher permanent auf dem höchsten
möglichen Ladeniveau gehalten. Der externe Temperaturfühler
sorgt zudem für Temperatur-optimierten Ladestrom und
verhindert Überhitzungen zuverlässig.
Montage
ACHTUNG:
Die Installation darf nur von qualifiziertem
Fachpersonal vorgenommen werden!
Betreiben Sie den Solar-Laderegler niemals ohne
Akku Halten Sie unbedingt die vorgegebene
Anschlusspolarität ein!
Betrieb
Bitte beachten Sie beim Betrieb die folgenden Hinweise.
Ladung und Überladung
•
Wenn der Akku normal geladen wird, leuchtet die LED (1)
dauerhaft. Beachten Sie den Abschnitt „Problemlösungen" falls
die grüne LED blinkt.
Akkustatus
•
Wenn der Akku normal geladen ist, leuchtet die Akkustatus-LED
(2) dauerhaft grün. Wenn der Akku voll geladen ist, blinkt die
LED langsam. Wenn die Ladung des Akku schwach ist, leuchtet
die LED gelb. Wenn der Akku völlig entleert ist, leuchtet die LED
rot und die Stromversorgung des angeschlossenen Geräts wird
unterbrochen.
Stromversorgung
•
Wenn ein Gerät mit Strom versorgt wird, leuchtet die
Stromversorgungs-LED (3). Wenn eine Spannungsspitze auftritt,
blinkt die LED schnell rot auf. Die Verbindung wird sofort
unterbrochen. Warten Sie einige Minuten und drücken Sie die
Bedienungsanleitung – Seite 1
Einstellungstaste zweimal, um die Versorgung
wiederherzustellen.
Einstellungen
HINWEIS:
Falls kein Sonnenlicht einstrahlt, stoppt das Gerät nach
10 Minuten die Stromversorgung
Sie können die Zeitspanne, bis die Stromversorgung
unterbrochen wird, umstellen. Drücken Sie die Einstellungstaste
für etwa 5 Sekunden, bis die Modusanzeige aufblinkt. Drücken
Sie die Taste dann, bis die gewünschte Zahl erscheint.
Diese Zahl gibt an, nach wie vielen Stunden die
Stromversorgung unterbrochen wird. Warten Sie, bis die
Anzeige nicht mehr blinkt. Damit ist die Einstellung
vorgenommen.
Ausnahmen:
16: Die Stromversorgung wird sofort angeschaltet und kann nur
noch manuell unterbrochen werden.
17: Wenn die Sonne nicht scheint, wird die Stromversorgung
hergestellt. Wenn die Sonne scheint, wird die Stromversorgung
getrennt.
00: Wenn die Sonne nicht scheint, wird die Stromversorgung
nach 10 Minuten hergestellt. Wenn die Sonne scheint, wird die
Stromversorgung nach 10 Minuten getrennt
Problemlösung
Anzeige Mögliche Lösung
Die grüne Solar-LED (1) Überprüfen Sie die
leuchtet nicht, obwohl die Kabelverbindung und die
Solarzellen direkt von der Anschlusspriorität
Sonne bestrahlt werden-
© REV2 – 16.11.2015 – SL//CE//DZ
NC-5540-675
