revolt NC-5697 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Wind/Solar Hybrid-Controllers.
Dieses Gerät ist die optimale Ergänzung zu dem Windgenerator
NC-5696 bzw. NC-5698. Es dient zur Umwandlung und
Speicherung der vom Windgenerator erzeugten Energie.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Wind/
Solar Hybrid-Controller optimal einsetzen können.
Lieferumfang
• Wind/Solar Hybrid-Controller
• Bedienungsanleitung
Zusätzlich benötigt: Anschlusskabel, Akku
Passende Windgeneratoren finden Sie bei www.pearl.de unter
der Artikelnummer NC-5696 und NC-5698.
Produktvarianten
• NC-5697 Wind/Solar Hybrid-Controller
für Windgenerator NC-5696
• NC-5699 Wind/Solar Hybrid-Controller
für Windgenerator NC-5698
Sicherheitshinweise
• Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig. Führen Sie
Reparaturen nie selbst aus!
• In gewerblichen Einrichtungen sind die
Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische
Anlagen und Betriebsmittel zu beachten.
• Stellen Sie sicher, dass alle Anschlüsse fachgerecht
durchgeführt werden. Ziehen Sie ggf. einen erfahrenen
Fachmann zu Rate, wenn Sie Zweifel an der Montage, dem
Anschluss, dem Betrieb bzw. der Betriebssicherheit haben.
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Wind/Solar Hybrid-Controller
• Informieren Sie sich vor der Aufstellung bzw. Montage des
Produkts über eventuell vorhandene Vorschriften, die zu beachten
sind (z. B. Abstand zum Grundstück des Nachbarn usw.).
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.
• Technische Änderungen und Irrtümer vorbehalten!

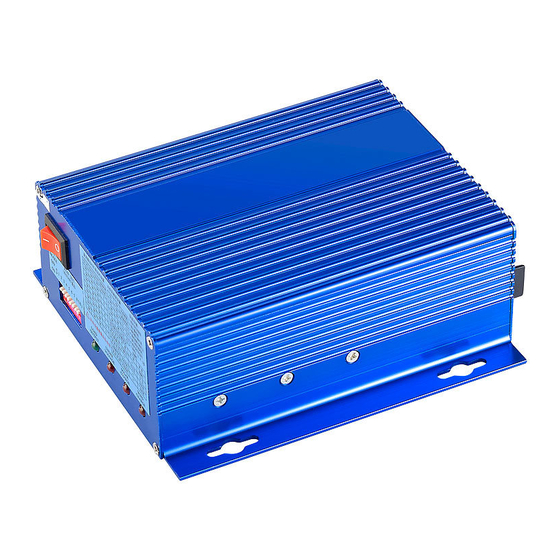

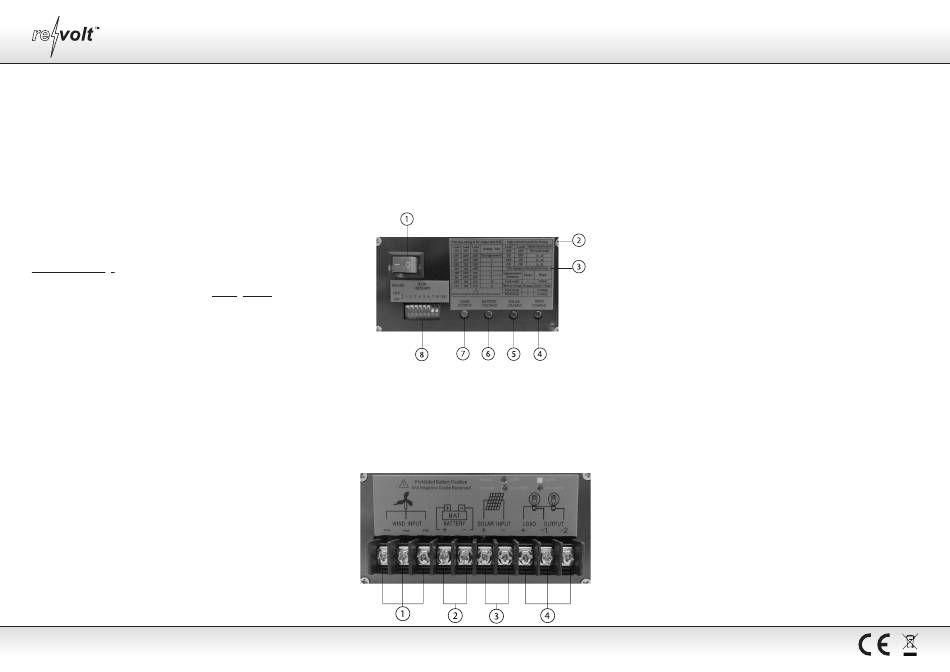

Produktdetails
1. Ein/Aus-Schalter
2. Tabelle mit Einstellwerten
3. Tabelle mit Definition der LED-Funktionen
4. Windlade-LED
5. Solarlade-LED
6. Batteriespannungs-LED
7. Lade-Ausgangs-LED
8. Kippschalter zum Einstellen der Zeit des Gleichstrom-
Ladeausgangs (8 Stück)
Bedienungsanleitung – Seite 1
1. Wind-Eingang-Anschluss
2. Batterie-Anschluss
3. Solar-Eingang-Anschluss
4. Ladeausgang-Anschluss
Inbetriebnahme
Packen Sie das Gerät aus und überprüfen Sie es auf Transportschäden.
Einstellungen
Zeiteinstellung
Wählen Sie zwischen der reinen Licht Steuerung und der Anzahl
an Stunden (5 – 11), die die Beleuchtung aktiviert sein soll.
Licht-Aktivierung
Mit Load 7 und Load 8 stellen Sie die Lastkennlinie des
entsprechenden Solarpanels ein (1 V = 12 V -> System
Lastkennlinie = 1 V).
• x2:
• 24-V-System = 2 V
• Im 12-V-System:
• Spannung Solarpanel <1 V -> Beleuchtung aktiv
• Spannung Solarpanel >1 -> Beleuchtung inaktiv
• Im 24-V-System:
• Spannung Solarpanel <2 V ->Beleuchtung aktiv
• Spannung Solarpanle >2 V ->Beleuchtung inaktiv
Installation
1. Verwenden Sie für den Anschluss ein mehradriges isoliertes
Kupferkabel. Der richtige Kabeldurchmesser richtet sich nach
der Länge und Spezifikation des Anschlusskabels. Weitere
Informationen finden Sie in dieser Bedienungsanleitung unter
Technische Daten.
2. Achten Sie bei allen Anschlüssen auf festen Sitz und die
richtige Polarität.
3. Schalten Sie den Ein/Aus-Schalter ein.
4. Schließen Sie die Batterie in einem Mindestabstand von 0,5 m
unter Beachtung der korrekten Polarität an.
5. Der Windgenerator muss stehen, wenn Sie ihn jetzt mit den
entsprechenden Dreiphasen-Anschlüssen verbinden.
© REV4 – 19.11.2021 – EB/MB//BS//SK
NC-5697-675
NC-5699-675
