4.4
Einstellen des Regenmelders
Der Regenmelder RM 401/C ist mit einer Vielzahl von Funktionen ausgerüstet. Dieses Kapitel stellt die
verschiedenen Einstellungsmöglichkeiten vor. An folgenden Stellen können Einstellungen vorgenommen
werden:
Poti „Abfallverzögerung Regen"
Dip – Schalter 8 mal
Steckbrücken – Reihe „Regenempfindlichkeit"
Steckbrücke „Heizleistung"

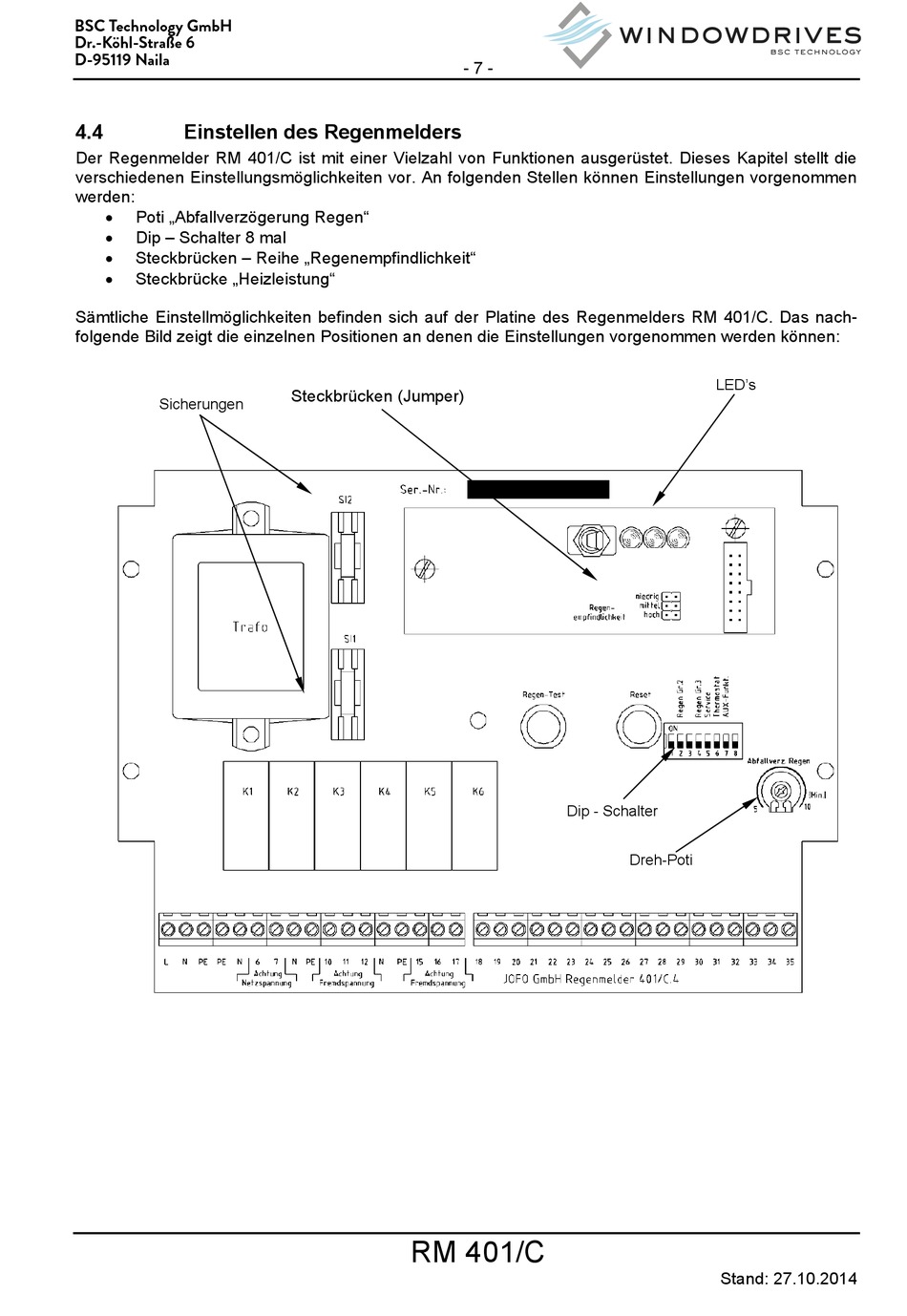

Sämtliche Einstellmöglichkeiten befinden sich auf der Platine des Regenmelders RM 401/C. Das nach-
folgende Bild zeigt die einzelnen Positionen an denen die Einstellungen vorgenommen werden können:
Sicherungen
- 7 -
Steckbrücken (Jumper)
RM 401/C
LED's
Dip - Schalter
Dreh-Poti
Stand: 27.10.2014
