3.5

Der Regensensor RS 401

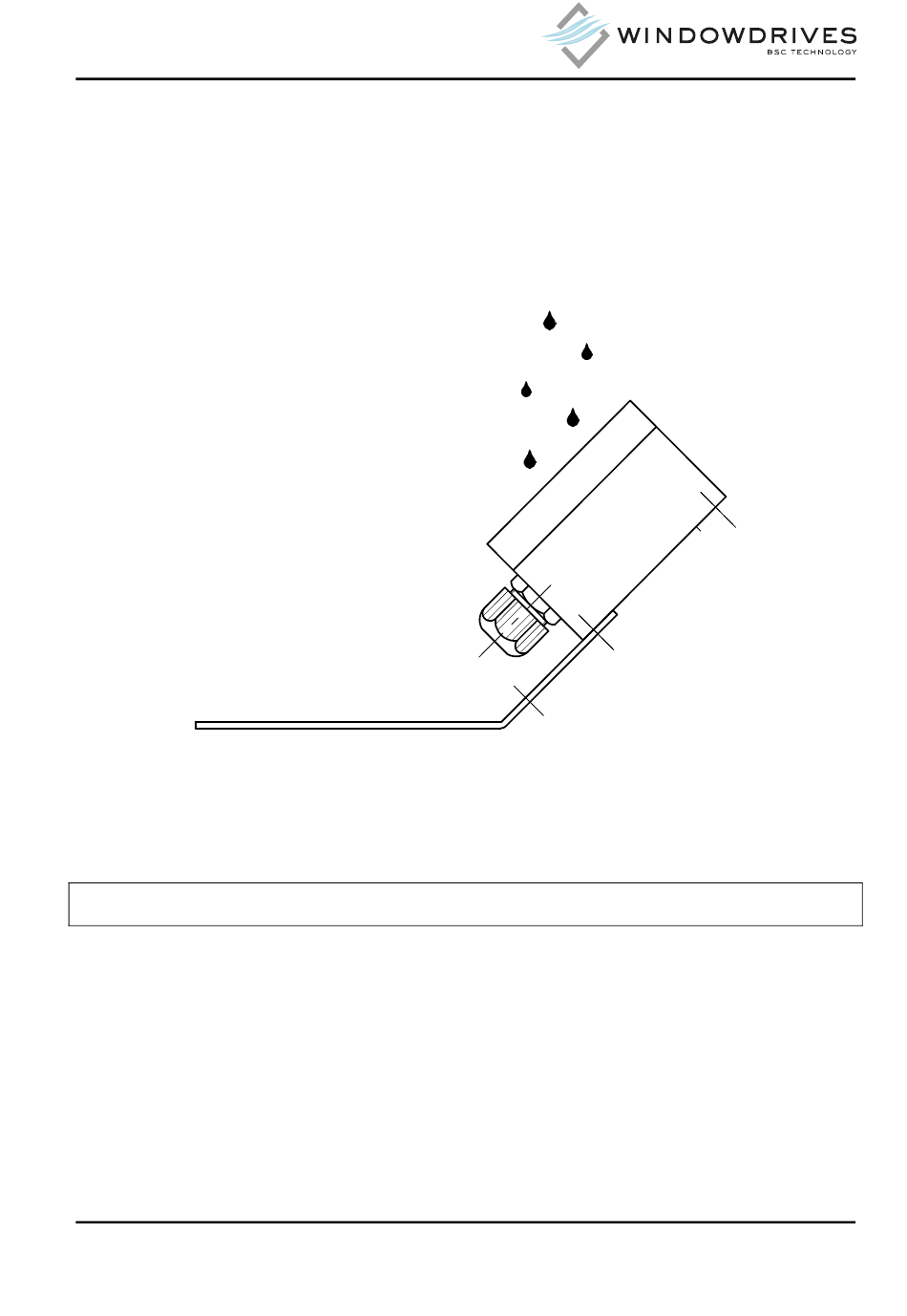

Das nachfolgende Bild zeigt den Regensensor RS 401. Er besteht aus einer Regensensorplatte mit Ge-
häuse und dem zughörigen Befestigungswinkel. Die Regenmessung erfolgt mittels Leitwertmessung zwi-
schen zwei Elektroden (goldbeschichtet gegen Witterungseinflüsse). Um ein Einfrieren des Regensensor
zu verhindern und das Abtrocknen zu beschleunigen ist ein Heizwiderstand (470 Ω) unterhalb der Elekt-
roden eingebaut.
Der elektrische Anschluss erfolgt 3adrig.
3.6

Elektrischer Anschluss

Der elektrische Anschluss erfolgt 3adrig (L1, N, PE) an ein 230V AC Netz. Der Regenmelder RM 401/C
ist unbedingt extern abzusichern, da die Phase L1 ungesichert an Motorgruppe 1 weitergegeben wird.
Das Anschlussschema und die elektrische Verdrahtung ist dem Anhang bei den Schaltplänen zu
entnehmen.
Es ist darauf zu achten, dass die erste Motorgruppe potentialbehaftet ist. Die weiteren 2 Motorgruppen
sind potentialfrei und können zum Anschluss an externe RWA – Zentralen und zum Anschluss an eine
Gebäudeleittechnik herangezogen werden. Je Motorgruppe ist ein Eingang für einen externen Lüftungs-
taster vorhanden [Betriebsspannung 24V DC]. Zusätzlich verfügt der Regenmelder RM 401/C über einen
Thermostateingang bzw. einen Eingang für einen externen Betriebsartenschalter oder einen Zentral – Zu
– Schalter.
