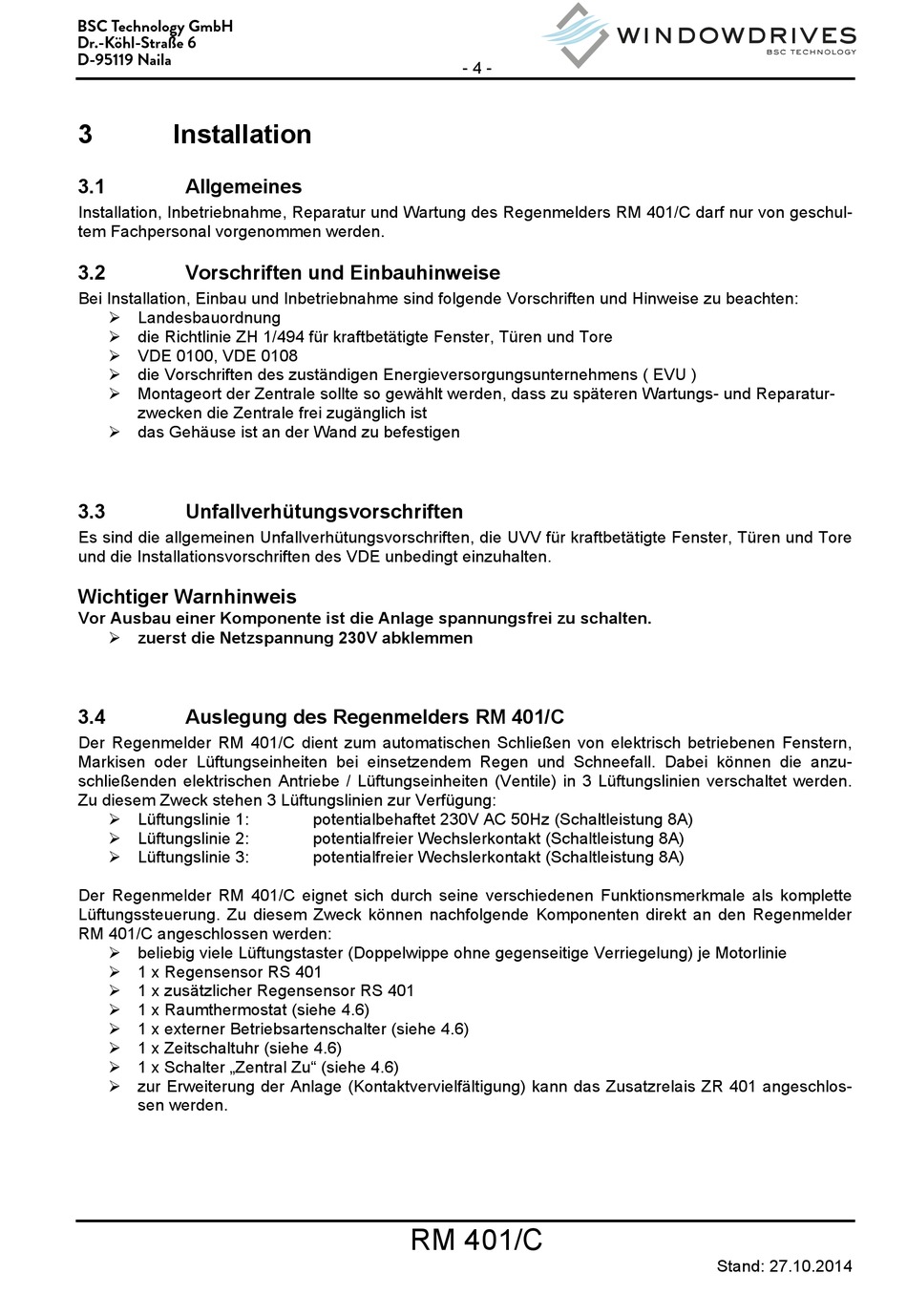

Installation

3.1

Allgemeines

Installation, Inbetriebnahme, Reparatur und Wartung des Regenmelders RM 401/C darf nur von geschul-
tem Fachpersonal vorgenommen werden.
3.2

Vorschriften und Einbauhinweise

Bei Installation, Einbau und Inbetriebnahme sind folgende Vorschriften und Hinweise zu beachten:
 Landesbauordnung
 die Richtlinie ZH 1/494 für kraftbetätigte Fenster, Türen und Tore
 VDE 0100, VDE 0108
 die Vorschriften des zuständigen Energieversorgungsunternehmens ( EVU )
 Montageort der Zentrale sollte so gewählt werden, dass zu späteren Wartungs- und Reparatur-
zwecken die Zentrale frei zugänglich ist
 das Gehäuse ist an der Wand zu befestigen
3.3 Unfallverhütungsvorschriften
Es sind die allgemeinen Unfallverhütungsvorschriften, die UVV für kraftbetätigte Fenster, Türen und Tore
und die Installationsvorschriften des VDE unbedingt einzuhalten.

Wichtiger Warnhinweis

Vor Ausbau einer Komponente ist die Anlage spannungsfrei zu schalten.
 zuerst die Netzspannung 230V abklemmen
3.4

Auslegung des Regenmelders RM 401/C

Der Regenmelder RM 401/C dient zum automatischen Schließen von elektrisch betriebenen Fenstern,
Markisen oder Lüftungseinheiten bei einsetzendem Regen und Schneefall. Dabei können die anzu-
schließenden elektrischen Antriebe / Lüftungseinheiten (Ventile) in 3 Lüftungslinien verschaltet werden.
Zu diesem Zweck stehen 3 Lüftungslinien zur Verfügung:
 Lüftungslinie 1:
 Lüftungslinie 2:
 Lüftungslinie 3:
Der Regenmelder RM 401/C eignet sich durch seine verschiedenen Funktionsmerkmale als komplette
Lüftungssteuerung. Zu diesem Zweck können nachfolgende Komponenten direkt an den Regenmelder
RM 401/C angeschlossen werden:
 beliebig viele Lüftungstaster (Doppelwippe ohne gegenseitige Verriegelung) je Motorlinie
 1 x Regensensor RS 401
 1 x zusätzlicher Regensensor RS 401
 1 x Raumthermostat (siehe 4.6)
 1 x externer Betriebsartenschalter (siehe 4.6)
 1 x Zeitschaltuhr (siehe 4.6)
 1 x Schalter „Zentral Zu" (siehe 4.6)
 zur Erweiterung der Anlage (Kontaktvervielfältigung) kann das Zusatzrelais ZR 401 angeschlos-
sen werden.
- 4 -
potentialbehaftet 230V AC 50Hz (Schaltleistung 8A)
potentialfreier Wechslerkontakt (Schaltleistung 8A)
potentialfreier Wechslerkontakt (Schaltleistung 8A)
RM 401/C
Stand: 27.10.2014
