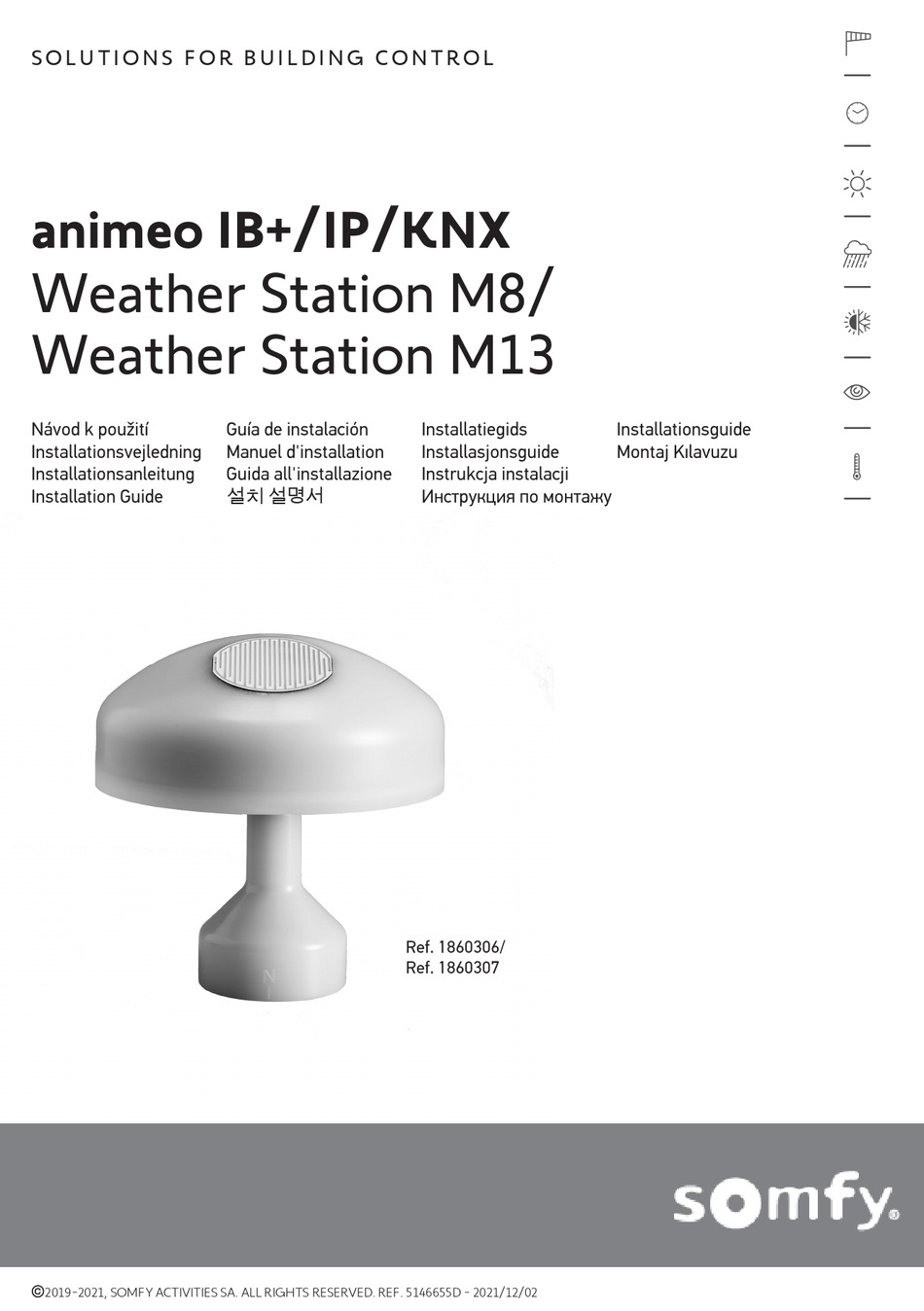

S O L U T I O N S F O R B U I L D I N G C O N T R O L

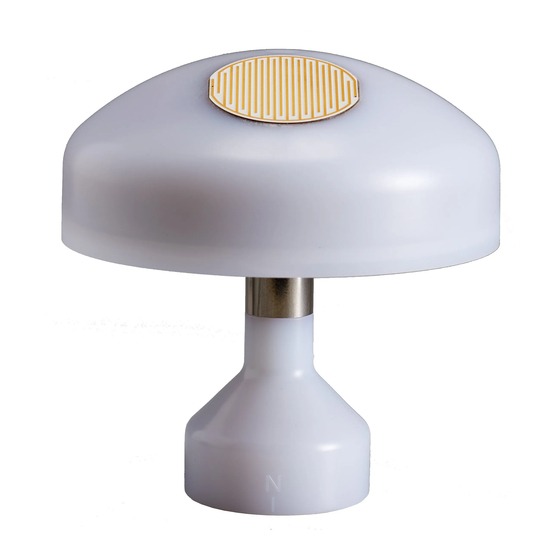

animeo IB+/IP/KNX
Weather Station M8/
Weather Station M13
Návod k použití
Installationsvejledning
Installationsanleitung
Installation Guide
ã
2019-2021, SOMFY ACTIVITIES SA. ALL RIGHTS RESERVED. REF. 5146655D - 2021/12/02
Guía de instalación
Manuel d'installation
Guida all'installazione
설치 설명서
Installatiegids
Installasjonsguide
Instrukcja instalacji
Инструкция по монтажу
Ref. 1860306/
Ref. 1860307
Installationsguide
Montaj Kılavuzu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY animeo IB+/IP/KNX M8
Inhaltszusammenfassung für SOMFY animeo IB+/IP/KNX M8
- Seite 1 Návod k použití Guía de instalación Installatiegids Installationsguide Installationsvejledning Manuel d'installation Installasjonsguide Montaj Kılavuzu Installationsanleitung Guida all'installazione Instrukcja instalacji Installation Guide Инструкция по монтажу 설치 설명서 Ref. 1860306/ Ref. 1860307 ã 2019-2021, SOMFY ACTIVITIES SA. ALL RIGHTS RESERVED. REF. 5146655D - 2021/12/02...
- Seite 2 ➂ ➀ ➁ Ø 50 mm Ø 25 mm Ø 50 mm 2/32 - animeo IB+/IP/KNX Weather Station M8/Weather Station M13 Ref. 5146655D...
- Seite 3 (24 V) – – (GND) 6 mm – Weather Station A B + – A B + – max. 500 m Sensor bus 24 V DC IP Building IB+ Building KNX Master IB+ TouchBuco/BACnet Power Supply Controller Controller Control Ref. 1860254/1860255 Ref.
- Seite 4 Uschovejte si prosím tyto pokyny i pro pozdější použití.«. Tímto společnost Somfy prohlašuje, že rádiové zařízení, na které se vztahují tyto pokyny, je v souladu s poža- davky směrnice týkající se rádiových zařízení 2014/53/EU a s ostatními základními požadavky příslušných evropských směrnic.
- Seite 5 Polykarbonát Rozměry krytu (v, Ø) 105 mm, 103 mm Hmotnost 162 g Třída ochrany Stupeň krytí IP 44 v pracovní pozici Shoda www.somfy.com/ce PŘÍSLUŠEN- Mast Adaptor Metallic Mast Wall Mount Bracket Bracket STVÍ Obj. č. 1860321 Obj. č. 1860335 Obj. č. 1860336 Obj.
- Seite 6 En afbryderkontakt for alle poler skal indbygges i bygningens elektriske installation for at give samtidig separation på mindst 3 mm for alle faser fra forsyningen. SOMFY påtager sig intet ansvar for defekter eller skader forårsaget på grund af ikke overholdelse af disse in- struktioner. Opbevar denne vejledning til fremtid brug.
- Seite 7 - 30° C...+ 70° C Kabinetmateriale Polykarbonat Kabinettets mål (h, Ø) 105 mm, 103 mm Vægt 162 g Beskyttelsesklasse Beskyttelsesgrad IP 44 i arbejdsposition Overensstemmelse www.somfy.com/ce EKSTRAUD- Mast Adaptor Metallic Mast -Wall Mount Bracket Bracket STYR Ref. 1860321 Ref. 1860335 Ref. 1860336 Ref. 1860320 Mål...
- Seite 8 Phasen gleichzeitig mit einem Abstand von mindestens 3 mm von der Netzstromversorgung trennen lassen. Somfy haftet nicht für Schäden oder Unfälle, die durch eine Nichtbeachtung dieser Anleitung entstehen. Be- wahren Sie diese Hinweise für die zukünftige Verwendung sorgfältig auf.
-
Seite 9: Technische Daten
Gehäusematerial Polykarbonat Abmessungen des Gehäuses (h, Ø) 105 mm, 103 mm Gewicht 162 g Schutzklasse Schutzgrad IP 44 in Arbeitsposition Konformitätserklärung www.somfy.com/ce ZUBEHÖR Mast Adaptor Metallic Mast Wall Mount Bracket Bracket Ref. 1860321 Ref. 1860335 Ref. 1860336 Ref. 1860320 Maße H: 90 mm/Ø... - Seite 10 3 mm for all phases from the supply. Somfy cannot accept any liability for defects and damage caused by failure to follow these instructions. Please keep these instructions for future reference.
- Seite 11 Material of housing Polycarbonate Housing dimensions (h,Ø) 105 mm, 103 mm Weight 162 g Protection class Degree of protection IP 44 in working position Conformity www.somfy.com/ce ACCES- Mast Adaptor Metallic Mast Wall Mount Bracket Bracket SORIES Ref. 1860321 Ref. 1860335 Ref. 1860336 Ref.
- Seite 12 Conserve estas instrucciones para poder consultarlas en cualquier momento. En virtud del presente documento, Somfy declara que el equipo de radio cubierto por estas instrucciones es conforme a las exigencias de la Directiva de radio 2014/53/UE y las demás exigencias básicas de las Directivas Europeas aplicables.
- Seite 13 Policarbonato Dimensiones de la carcasa (alt, Ø) 105 mm, 103 mm Peso 162 g Clase de protección Índice de protección IP 44 en posición de funcionamiento Conformidad www.somfy.com/ce ACCESO- Mast Adaptor Metallic Mast Wall Mount Bracket Bracket RIOS Ref. 1860321 Ref.
- Seite 14 3 mm sur toutes les phases de l'alimentation. SOMFY décline toute responsabilité en cas de défauts ou de dommages résultant du non-respect de cette no- tice. Veuillez conserver cette notice pour pouvoir la consulter ultérieurement.
-
Seite 15: Caractéristiques Techniques
Dimensions du boîtier (h, Ø) 105 mm, 103 mm Poids 162 g Classe de protection Classe III Indice de protection IP 44 en position de travail Conformité www.somfy.com/ce ACCES- Mast Adaptor Metallic Mast Wall Mount Bracket Bracket SOIRES Réf. 1860321 Réf. 1860335 Réf. - Seite 16 3 mm dall'alimentazione per tutte le fasi. Somfy non può accettare alcuna responsabilità per difetti e danni causati dal mancato rispetto di queste istruzioni. Conservare le presenti istruzioni per riferimento futuro.
-
Seite 17: Specifiche Tecniche
Dimensioni carter (h, Ø) 105 mm, 103 mm Peso (g) 162 g Livello di sicurezza Grado di protezione IP 44 in posizione di lavoro Conformità www.somfy.com/ce ACCESSORI Mast Adaptor Metallic Mast Wall Mount Bracket Bracket MECCANICI Rif. 1860321 Rif. 1860335 Rif. - Seite 18 규정에 따라 제품을 설치, 유지보수 및 분리해야 합니다. 전원으로부터 모든 위상에 대해 최소 3 mm의 동 시 분리를 제공하기 위해 전극점 전원 스위치가 건물의 전기 설비에 통합되어야 합니다. Somfy는 본 사용 설명서를 따르지 않아 발생한 결함 및 손상에 대해 어떠한 책임도 지지 않습니다. 필요 시 참고할 수 있도록 본 설명서를 안전한 곳에 보관하십시오.
- Seite 19 하우징 재질 폴리카보네이트 하우징 크기(H, Ø) 105 mm, 103 mm 무게 162 g 보호 등급 보호 등급 작동 위치에서 IP 44 제조자 적합성 www.somfy.com/ce 액세서리 기상 스테이션용 금속 마스트 벽 장착 브라켓 브래킷 Ref. 1860321 Ref. 1860335 Ref. 1860336 Ref. 1860320 크기...
- Seite 20 3 mm voor alle fasen van de voeding. SOMFY aanvaardt geen enkele aansprakelijkheid voor defecten en schade die het gevolg zijn van het niet naleven van deze handleiding. Bewaar deze handleiding voor toekomstig gebruik.
- Seite 21 Materiaal van de behuizing Polycarbonaat Afmetingen van de behuizing (h, Ø) 105 mm, 103 mm Gewicht 162 g Beschermingsklasse Beschermingsgraad IP 44 in werkpositie Conformiteit www.somfy.com/ce ACCES- Masta Adaptor Metallic Mast Wall Mount Bracket Bracket SOIRES Ref. 1860321 Ref. 1860335 Ref. 1860336 Ref.
- Seite 22 SOMFY frasier seg ethvert ansvar for defekter og skader som skyldes manglende overholdelse av denne veiledningen. Oppbevar denne veiledningen for senere bruk. Somfy erklærer med dette at radioutstyret som beskrives i denne bruksanvisningen, er i samsvar med kravene i radiodirektivet 2014/53/EU og andre relevante, viktige krav i EU-direktivene. Den fullstendige teksten i EU- samsvarserklæringen finnes på...
- Seite 23 Husmateriale Polykarbonat Mål for hus (h, Ø) 105 mm, 103 mm Vekt 162 g Beskyttelsesklasse Beskyttelsesindeks IP 44 i arbeidsposisjon Samsvar www.somfy.com/ce EKTRAUT- Mast Adaptor Metallic Mast Wall Mount Bracket Bracket STYR Ref. 1860321 Ref. 1860335 Ref. 1860336 Ref. 1860320 Mål...
- Seite 24 Należy zachować tę instrukcję, aby móc korzystać z niej w przyszłości. Somfy oświadcza niniejszym, że urządzenie radiowe opisane w tej instrukcji jest zgodne z wymogami Dyrek- tywy radiowej 2014/53/UE oraz innymi podstawowymi wymogami stosownych Dyrektyw europejskich. Pełny tekst deklaracji zgodności UE jest dostępny pod adresem internetowym www.somfy.com/ce.
- Seite 25 Wymiary obudowy (h, Ø) 105 mm, 103 mm Masa 162 g Klasa ochrony Stopień ochrony IP 44 w położeniu roboczym Zgodność www.somfy.com/ce AKCESORIA Mast Adaptor Metallic Mast Wall Mount Bracket Bracket Nr kat. 1860321 Nr kat. 1860335 Nr kat. 1860336 Nr kat.
- Seite 26 всеполюсным выключателем электропитания, обеспечивающим синхронное размыкание всех фаз с минимальным зазором между разомкнутыми контактами 3 мм. SOMFY не несет ответственности за неисправности и повреждения, вызванные несоблюдением настоящей инструкции. Сохраните настоящую инструкцию для справки в будущем. Настоящим компания SOMFY заявляет, что радиооборудование, на которое распространяются...
- Seite 27 Поликарбонат Размеры корпуса (в, Ø) 105 мм, 103 мм Вес 162 г Класс защиты Степень IP 44 в рабочем положении пылевлагозащищенности Соответствие нормативным www.somfy.com/ce требованиям ПРИНАДЛЕ Mast Adaptor Betallic Mast Wall Mount Bracket Bracket ЖНОСТИ Код 1860321 Код 1860335 Код 1860336 Код...
- Seite 28 En allpolig huvudbrytare ska ingå i byggnadens elinstallation för att ge samtidig separation på minst 3 mm för alla faser från försörjningen. Somfy kan inte hållas ansvarigt för eventuella fel och skador som uppstår på grund av att dessa anvisningar inte följs. Spara dessa anvisningar.
- Seite 29 Höljets material Polykarbonat Höljets dimensioner (h, Ø) 105 mm, 103 mm Vikt 162 g Skyddsklass Kapslingsklass IP44 i arbetsläge Försäkran om överensstämmelse www.somfy.com/ce TILLBEHÖR Mast Adaptor Metallic Mast Wall Mount Bracket Bracket Art.nr 1860321 Art.nr 1860335 Art.nr 1860336 Art.nr 1860320 Mått...
- Seite 30 Tüm fazlar için beslemeden eş zamanlı en az 3 mm ayırma sağlamak için binanın elektrik tesisatına tüm kutuplu bir ana şalter eklenecektir. Somfy, bu talimatlara uyulmaması sonucunda ortaya çıkabilecek hasar ve yaralanmalara karşı herhangi bir so- rumluluk kabul etmez. Lütfen bu talimatları ileride başvurmak üzere saklayınız.
- Seite 31 Polikarbonat Muhafaza boyutları (h, Ø) 105 mm, 103 mm Ağırlık 162 g Koruma sınıfı Koruma derecesi endeksi IP 44 çalışma pozisyonunda Uygunluk www.somfy.com/ce AKSESUAR- Mast Adaptor Metallic Mast Wall Mount Bracket Bracket Ref. 1860321 Ref. 1860335 Ref. 1860336 Ref. 1860320 Boyutlar Y: 90 mm/Ø...
- Seite 32 Somfy Activites SA 50 Avenue du Nouveau Monde 74300 Cluses France www.somfy.com/projects...
