GEBRAUCHS-
Wintergartensteuerung
ANWEISUNG
Climax
Damit Sie die Vorzüge Ihrer Wintergartensteuerung Climax optimal nutzen können, bitten wir Sie diese Gebrauchsanwei-
sung genau durchzulesen.
Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer 0 1805 /25 21 31 gerne zur Verfügung!
Änderungen dienen dem technischen Fortschritt
1
Climax – Wintergartensteuerung
und bleiben vorbehalten. Maße in mm.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY Climax
Inhaltszusammenfassung für SOMFY Climax
- Seite 1 Wintergartensteuerung ANWEISUNG Climax Damit Sie die Vorzüge Ihrer Wintergartensteuerung Climax optimal nutzen können, bitten wir Sie diese Gebrauchsanwei- sung genau durchzulesen. Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer 0 1805 /25 21 31 gerne zur Verfügung! Änderungen dienen dem technischen Fortschritt...
-
Seite 2: Inhaltsverzeichnis
6.2.5 Einstellung der Sperrtemperaturen für Jalousien ..........26 Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. - Seite 3 9. Anschlusspläne ................35/37 Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm.
-
Seite 4: Beschreibung
Beschreibung Anwendung Die Wintergartensteuerung Climax ist die perfekte und kompakte Lösung für die Automatisierung Ihres Wintergartens. Insbesondere werden Ihre: Innen- und Außendachmarkise, Innen- und Außenjalousien, Fenster, Schiebedachfenster, Heizung und Kühlung, Lüftung nach automatischen aber auch manuellen Befehlen reagieren. Die Automatisierung erfolgt in Abhängigkeit mit folgenden Umweltparametern: Außen- und Innentemperatur, Innenluftfeuchtigkeit, Sonneneinstrahlung von 3 Himmelsrichtungen: Ost, West und Süd,... - Seite 5 Auffahren (nur bei Keine Reaktion Keine Reaktion Keine Reaktion keine Reaktion Außenmarkise) Dämmerung Keine Reaktion Keine Reaktion Ganz Abfahren Keine Reaktion Keine Reaktion (Sichtschutz) oder ganz Auffahren Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm.
-
Seite 6: Lieferumfang

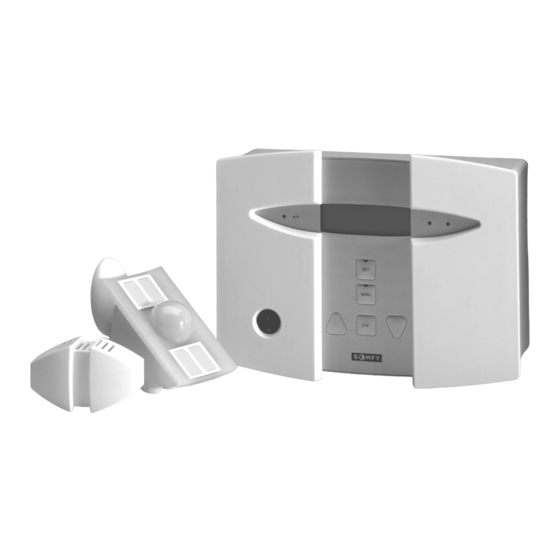

Wetterstation Hygrometer Innentemperaturfühler SOMFY bietet 3 verschiedene Ausführungen der Wintergartensteuerung: Climax-4 mit 4 individuellen Antriebsgruppen (Art. Nr. 1810246) Climax-6 mit 6 individuellen Antriebsgruppen (Art. Nr. 1810247) Climax-8 mit 8 individuellen Antriebsgruppen (Art. Nr. 1810248) Der Lieferumfang jeder Ausführung beinhaltet: – die Wintergartensteuerung –... -
Seite 7: Installation
Antriebe mit einer höheren Aufnahmeleistung als 400 Watt sind, über ein Relais oder Schütz mit eigener Netzzuleitung zu betreiben. Für DC-Antriebe benutzen Sie entsprechende Netzgeräte. Es können alle geeigneten SOMFY-Antriebe und Zubehöre verwendet werden. Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung... -
Seite 8: Bewegungsmelder Und Melderelais
Prüfen Sie die Netzspannung an den Klemmen L1-N-PE (230V/AC, 50 Hz) und schalten Sie die Wintergartensteuerung am Netzschalter ein. Im Display erscheinen folgende Meldungen hintereinander: Display-Anzeige SOMFY GmbH Steuerung / Version Climax-X Version X.X Seriennummer SN XXXXXXXXXXX Die Steuerung testet, ob Lüftungssteuerungen angeschlossen Suche WGBL Abbruch = „OK“... -
Seite 9: Anzeige Der Umweltparameter
Im Automatikbetrieb drücken Sie , bis folgende Meldung kommt: 18:00 Wird am Windfühler hineingeblasen, erscheint im Display die entsprechende Windgeschwindigkeit. ➔ der Sensor ist in Ordnung Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 10: Innentemperaturfühler
: Auffahren und : Abfahren Stimmt die Richtung nicht, tauschen Sie die Drähte an den Klemmen AUF und AB. Schalten Sie hierzu unbedingt die Netzspannung ab! Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 11: Regen Und Windalarm Unterdrücken
In dieser Zeit sind Regen- und Windalarm deaktiviert. Grundeinstellung In der Grundeinstellung definieren Sie die Zuordnung jeder Antriebsgruppe, die Verzögerungszeiten der Sonnenautoma- tik, die Anzeige des Displays und das Justieren der Fühler. Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 12: Grundeinstellung Der Antriebsgruppen
Sie für diese Antriebsgruppe, ob das Fen- ster bei Regen schließen muß oder nicht und bestätigen Fenster 1 bei Regen ZU ? Ja/Nein Ja Tasten: SET Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. - Seite 13 Schrittlänge ein und bestätigen Schritt eingeben: Sie mit 5 Sek. Tasten: SET Nicht alle Antriebe sind für Schrittbetrieb oder Schiebedachbetrieb geeignet. Fragen Sie Ihren Antriebsliefe- ranten! Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm.
-
Seite 14: Grundeinstellung Der Markisen
Lüfter startet mit der eingestellten Mindestdrehzahl. Die Drehzahl erhöht sich mit steigender Innentem- peratur. Die Zuluftgeräte öffnen ab einer eingestellten Außentemperatur nicht mehr. Zugluft oder Schäden werden so vermieden. Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 15: Verzögerungszeiten Der Sonnenautomatik
ändern Sie die Werte und bestätigen mit Ausfahren:1 Min Einfahren:12 Min Tasten: SET Um weitere Grundeinstellung zu ändern, blättern Sie mit oder Um die Grundeinstellung zu verlassen drücken Sie auf Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 16: Display-Anzeige
Ein neuer Display-Kontrast kann eingegeben werden. Grundeinstellung Im Automatikbetrieb betätigen Sie gleichzeitig der Antriebsgruppen verändern? Tasten: SET Kontrast von wählen Sie das gewünschte Menü und bestätigen LCD-Display verändern? Tasten: SET Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 17: Justieren Der Temperatursensoren Und Des Hygrometers
:25° C Tasten: SET Innentemp1 justieren Meßwert :25° C Neuer Wert :25° C Tasten: SET Die Steuerung verlässt die Grundeinstellung automatisch und kehrt zum Automatikbetrieb zurück. Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 18: Manueller Betrieb
LED zeigt, dass sich die Antriebsgruppen im manuellen Betrieb befinden. Sie können mit die Anzeige durchblättern und sehen, welche Antriebsgruppen sich im manuellen Betrieb befinden. 18:00 Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 19: Manuelle Bedienung Durch Serientaster
Als zusätzliche Sicherheit wird einmal am Tag wieder in den Automatikbetrieb zurückgeschaltet (siehe Kapitel 6.2.9). Manuelle Bedienung durch Serientaster Bei Bedarf ist die manuelle Vorort-Bedienung durch Anschluss von Serientastern oder SOMFY Centralis IB-Tastern mög- lich (siehe Kap. 9,Anschlussplan). Die Verriegelung erfolgt durch die Wintergartensteuerung. Die Lüftung kann nicht manu- ell mit Serientaster angesteuert werden. -
Seite 20: Parametereinstellung
Abluft - Zuluft Winterschaltung: -20° C bis 20° C Lüftung: 10° C bis 50° C Frischluft/Heizung Lüftung: 10° C bis 50° C Heizung: 1° C bis 23° C Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. - Seite 21 Um die Parametereinstellung zu verlassen und zum Automatikbetrieb zurück zu kommen, drücken Sie auf Nach ca. 3 Minuten ohne Tastenbetätigung verlässt die Steuerung die Parametereinstellung automatisch. Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm.
-
Seite 22: Einstellung Der Fenster
Nach dem Auftreten der Prioritätssignale Regen, Wind und Alarm, schließen die Fenster trotz hoher Innen- temperatur oder hoher Luftfeuchtigkeit (Innentemperaturautomatik und Luftfeuchtigkeitsautomatik sind aus- geschaltet). Nach dem Beenden der Prioritätssignale ist die Temperatur bzw. Luftfeuchtigkeitsautomatik wie- der eingeschaltet. Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 23: Einstellung Der Markisen
Nach dem Auftreten der Prioritätssignale Regen und Wind, fahren die Außenmarkisen trotz hoher Helligkeit auf, die Sonnenautomatik ist solange gesperrt. Nach dem Beenden der Prioritätssignale ist die Sonnenauto- matik wieder freigegeben. Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 24: Einstellung Der Jalousien
Sie können einen Zeitraum aussuchen, in dem die Jalousie immer ganz geschlossen bleibt. Wenn beide Zeiten gleich sind, wird diese Zeitfunktion deaktiviert. Jalousie 1 AB wählen Sie den Zeitraum aus. im Zeitraum Bestätigen Sie mit 00:00 00:00 Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. - Seite 25 Bei Auftreten des Prioritätssignales Wind fährt die Außenjalousie auf – die Sonnenautomatik ist solange ge- sperrt. Nach dem Beenden des Prioritätssignales wird die Sonnenautomatik wieder freigegeben. Bei Regen fährt die Jalousie nicht auf (Sichtschutz). Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm.
-
Seite 26: Einstellung Der Uhrzeit
Sie diesen Wert auf – 20° C ein. Beachten Sie, dass die Laufschienen der Markisen oder andere mechanische Teile noch bei relativ hohen Außentempera- turen vereisen können. Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 27: Einstellung Des Alarmeingangs
Im Automatikbetrieb drücken Sie für 2 Sekunden auf um die Fenster einstellen? Parametereinstellung zu erreichen. Mit wählen Sie das gewünschte Menü und bestätigen mit Tasten: SET Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 28: Einstellung Des Automatikbetriebes
Bei Stromausfall oder nach Neustart der Steuerung, sind alle Antriebsgruppen im Automatikbetrieb. 6.2.10 Einstellung der Heizung/Kühlung Folgende Parameter können eingestellt werden: Innentemperatur für die Heizung Die Heizung schaltet in Abhängigkeit von der Innentemperatur ein oder aus. Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 29: Einstellung Der Lüftung (Nur Mit Lüftungssteuerung)
Parametereinstellung zu erreichen. Mit wählen Sie das gewünschte Menü und bestätigen mit Tasten: SET Wählen Sie die Lüftungssteuerung, die Sie einstellen wollen. Lüftungssteuerungen Lüftungssteuerung 1? Tasten: SET Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. - Seite 30 Lüftungssteuerung Im Automatikbetrieb drücken Sie für 2 Sekunden auf um die Einstellen? Parametereinstellung zu erreichen. Mit wählen Sie das gewünschte Menü und bestätigen mit Tasten: SET Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm.
- Seite 31 1° C Tasten: SET – Zwangslüftung: Zwangslüftung EIN Es wird in einem bestimmten Zeitraum gelüftet. im Zeitraum 00:00 00:00 Zwangslüftung mit Drehzahlstufe 1 Tasten: SET Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm.
-
Seite 32: Wartung Und Sicherheitshinweise
Bei Stromausfall werden die Antriebe nicht mehr angesteuert. Die Uhr läuft noch 3 Stunden weiter. Fällt der Strom länger als 3 Stunden aus, bekommen Sie auf dem Display eine Meldung, daß die Uhr gestellt werden muß. Alle kundenspezifisch neuen Daten bleiben gespeichert. Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. -
Seite 33: Technische Daten
0,5 m/s bis 20 m/s (1,8 km/h bis 71,6 km/h) Auflösung des Windfühlers 0,2 m/s (0,7 km/h) Abmessung der Wetterstation 70 x 100 x 130 mm CE - Konformität EN 60730 Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. - Seite 34 84 mm x 50 mm x 32 mm (B x H x T) Zweiter Innentemperaturfühler Art. Nr. 9008028 Umgebungstemperatur +5° C bis +50° C Luftfeuchtigkeit 20% bis 85% relative Feuchtigkeit Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm.
-
Seite 35: Anschlusspläne
Anschlußpläne Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. - Seite 36 Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm.
- Seite 37 Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm.
-
Seite 38: Für Ihre Notizen
Ihre Notizen Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm. - Seite 39 Ihre Notizen Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm.
- Seite 40 Änderungen dienen dem technischen Fortschritt Climax – Wintergartensteuerung und bleiben vorbehalten. Maße in mm.
