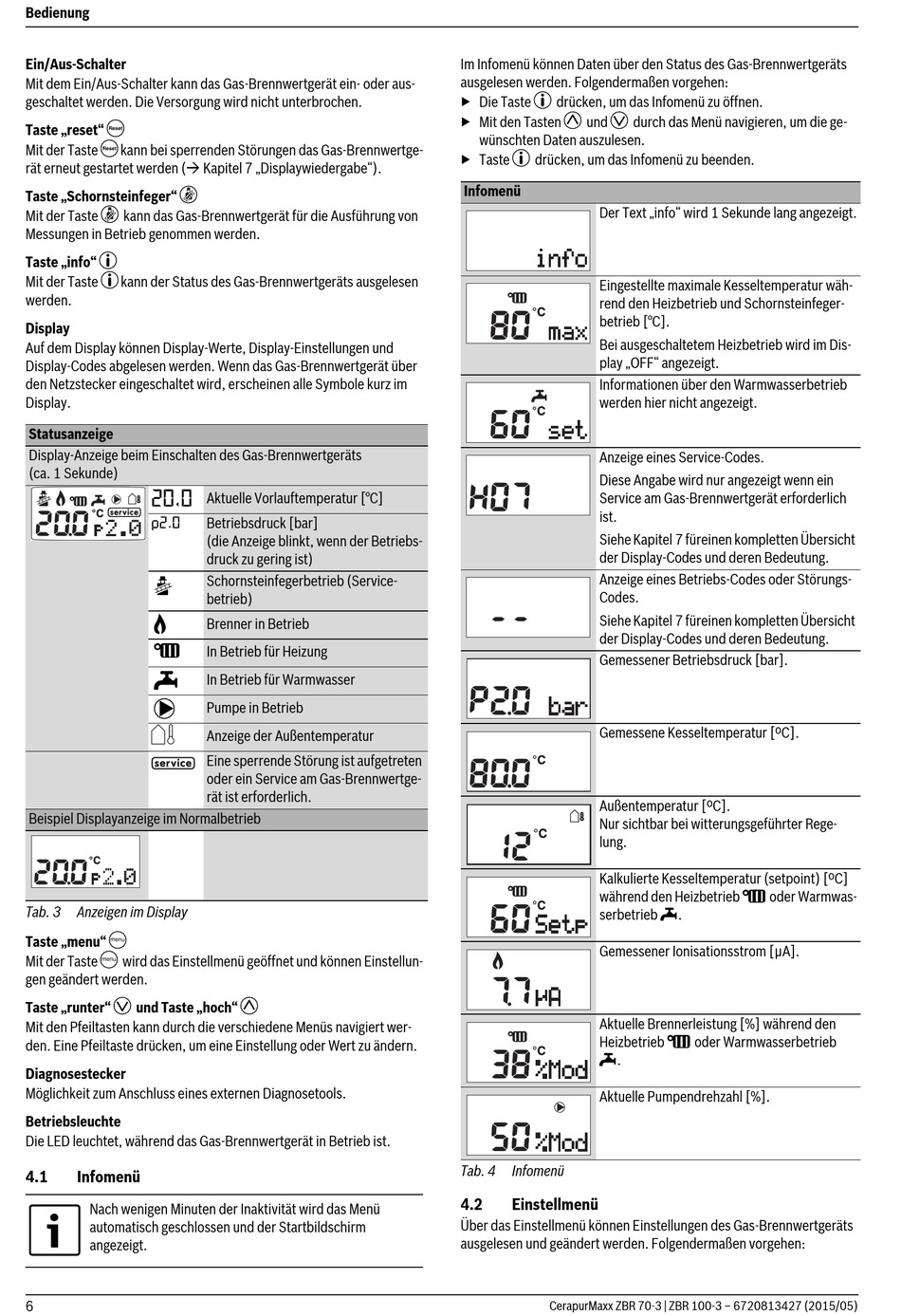

Bedienung
Ein/Aus-Schalter
Mit dem Ein/Aus-Schalter kann das Gas-Brennwertgerät ein- oder aus-
geschaltet werden. Die Versorgung wird nicht unterbrochen.
c
Taste „reset"
c
Mit der Taste kann bei sperrenden Störungen das Gas-Brennwertge-
rät erneut gestartet werden ( Kapitel 7 „Displaywiedergabe").
d
Taste „Schornsteinfeger"
d
Mit der Taste kann das Gas-Brennwertgerät für die Ausführung von
Messungen in Betrieb genommen werden.
L
Taste „info"
L
Mit der Taste kann der Status des Gas-Brennwertgeräts ausgelesen
werden.
Display
Auf dem Display können Display-Werte, Display-Einstellungen und
Display-Codes abgelesen werden. Wenn das Gas-Brennwertgerät über
den Netzstecker eingeschaltet wird, erscheinen alle Symbole kurz im
Display.
Statusanzeige
Display-Anzeige beim Einschalten des Gas-Brennwertgeräts
(ca. 1 Sekunde)
20.0
p2.0
C
B
R
S
I
T
Beispiel Displayanzeige im Normalbetrieb
Tab. 3 Anzeigen im Display
O
Taste „menu"
O
Mit der Taste wird das Einstellmenü geöffnet und können Einstellun-
gen geändert werden.
N
Taste „runter" und Taste „hoch"
Mit den Pfeiltasten kann durch die verschiedene Menüs navigiert wer-
den. Eine Pfeiltaste drücken, um eine Einstellung oder Wert zu ändern.
Diagnosestecker
Möglichkeit zum Anschluss eines externen Diagnosetools.
Betriebsleuchte
Die LED leuchtet, während das Gas-Brennwertgerät in Betrieb ist.
4.1 Infomenü
Nach wenigen Minuten der Inaktivität wird das Menü
automatisch geschlossen und der Startbildschirm
angezeigt.
6
Aktuelle Vorlauftemperatur [°C]
Betriebsdruck [bar]
(die Anzeige blinkt, wenn der Betriebs-
druck zu gering ist)
Schornsteinfegerbetrieb (Service-
betrieb)
Brenner in Betrieb
In Betrieb für Heizung
In Betrieb für Warmwasser
Pumpe in Betrieb
Anzeige der Außentemperatur
Eine sperrende Störung ist aufgetreten
oder ein Service am Gas-Brennwertge-
rät ist erforderlich.
M
Im Infomenü können Daten über den Status des Gas-Brennwertgeräts
ausgelesen werden. Folgendermaßen vorgehen:
L
▶ Die Taste drücken, um das Infomenü zu öffnen.
M N
▶ Mit den Tasten und
wünschten Daten auszulesen.
L
▶ Taste drücken, um das Infomenü zu beenden.
Infomenü
Der Text „info" wird 1 Sekunde lang angezeigt.
Eingestellte maximale Kesseltemperatur wäh-
rend den Heizbetrieb und Schornsteinfeger-
betrieb [°C].
Bei ausgeschaltetem Heizbetrieb wird im Dis-
play „OFF" angezeigt.
Informationen über den Warmwasserbetrieb
werden hier nicht angezeigt.
Anzeige eines Service-Codes.
Diese Angabe wird nur angezeigt wenn ein
Service am Gas-Brennwertgerät erforderlich
ist.
Siehe Kapitel 7 füreinen kompletten Übersicht
der Display-Codes und deren Bedeutung.
Anzeige eines Betriebs-Codes oder Störungs-
Codes.
Siehe Kapitel 7 füreinen kompletten Übersicht
der Display-Codes und deren Bedeutung.
Gemessener Betriebsdruck [bar].
Gemessene Kesseltemperatur [ºC].
Außentemperatur [ºC].
Nur sichtbar bei witterungsgeführter Rege-
lung.
Kalkulierte Kesseltemperatur (setpoint) [ºC]
während den Heizbetrieb R oder Warmwas-
serbetrieb S.
Gemessener Ionisationsstrom [μA].
Aktuelle Brennerleistung [%] während den
Heizbetrieb R oder Warmwasserbetrieb
S.
Aktuelle Pumpendrehzahl [%].
Tab. 4 Infomenü
4.2 Einstellmenü
Über das Einstellmenü können Einstellungen des Gas-Brennwertgeräts
ausgelesen und geändert werden. Folgendermaßen vorgehen:
CerapurMaxx ZBR 70-3 | ZBR 100-3 – 6720813427 (2015/05)
