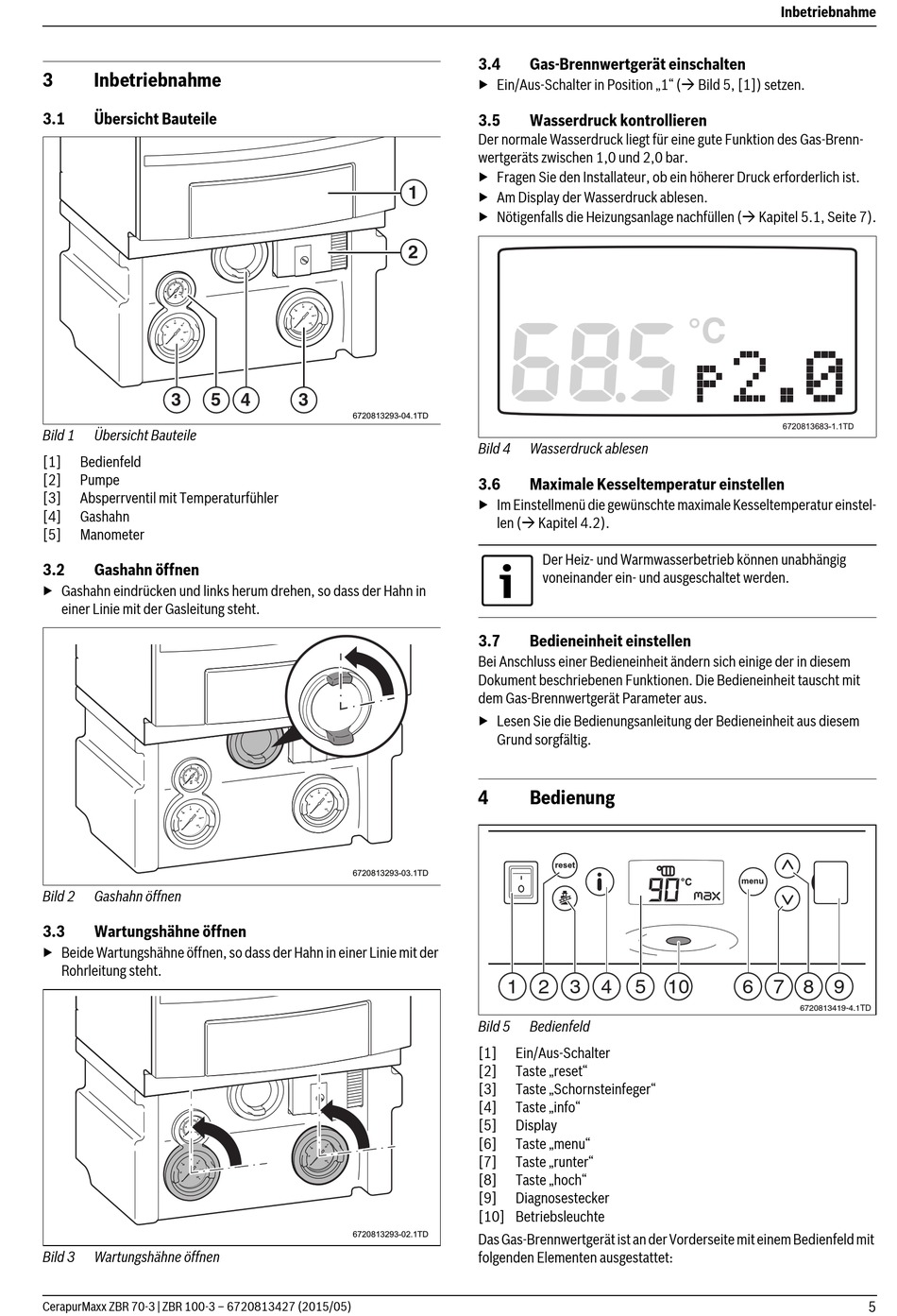

Inbetriebnahme

3.1 Übersicht Bauteile
3 5
Bild 1 Übersicht Bauteile
[1] Bedienfeld
[2] Pumpe
[3] Absperrventil mit Temperaturfühler
[4] Gashahn
[5] Manometer
3.2 Gashahn öffnen
▶ Gashahn eindrücken und links herum drehen, so dass der Hahn in
einer Linie mit der Gasleitung steht.
Bild 2 Gashahn öffnen
3.3 Wartungshähne öffnen
▶ Beide Wartungshähne öffnen, so dass der Hahn in einer Linie mit der
Rohrleitung steht.
Bild 3 Wartungshähne öffnen
CerapurMaxx ZBR 70-3 | ZBR 100-3 – 6720813427 (2015/05)
1
2
4 3
6720813293-04.1TD
6720813293-03.1TD
6720813293-02.1TD
3.4 Gas-Brennwertgerät einschalten
▶ Ein/Aus-Schalter in Position „1" ( Bild 5, [1]) setzen.
3.5

Wasserdruck kontrollieren

Der normale Wasserdruck liegt für eine gute Funktion des Gas-Brenn-
wertgeräts zwischen 1,0 und 2,0 bar.
▶ Fragen Sie den Installateur, ob ein höherer Druck erforderlich ist.
▶ Am Display der Wasserdruck ablesen.
▶ Nötigenfalls die Heizungsanlage nachfüllen ( Kapitel 5.1, Seite 7).
Bild 4 Wasserdruck ablesen
3.6

Maximale Kesseltemperatur einstellen

▶ Im Einstellmenü die gewünschte maximale Kesseltemperatur einstel-
len ( Kapitel 4.2).
Der Heiz- und Warmwasserbetrieb können unabhängig
voneinander ein- und ausgeschaltet werden.
3.7

Bedieneinheit einstellen

Bei Anschluss einer Bedieneinheit ändern sich einige der in diesem
Dokument beschriebenen Funktionen. Die Bedieneinheit tauscht mit
dem Gas-Brennwertgerät Parameter aus.
▶ Lesen Sie die Bedienungsanleitung der Bedieneinheit aus diesem
Grund sorgfältig.
4

Bedienung

1 2 3 4 5
Bild 5 Bedienfeld
[1] Ein/Aus-Schalter
[2] Taste „reset"
[3] Taste „Schornsteinfeger"
[4] Taste „info"
[5] Display
[6] Taste „menu"
[7] Taste „runter"
[8] Taste „hoch"
[9] Diagnosestecker
[10] Betriebsleuchte
Das Gas-Brennwertgerät ist an der Vorderseite mit einem Bedienfeld mit
folgenden Elementen ausgestattet:
Inbetriebnahme
6720813683-1.1TD
10 6 7 8 9
6720813419-4.1TD
