DMX4ALL Simple DMX Switch Bedienungsanleitung Seite 7

Konfiguration
Die Konfiguration der Betriebsarten kann durch zwei Jumperfelder, vorgenommen
werden. Die Jumperfelder J1 und J2 befinden sich mittig auf der Platine.
Auf der Rückseite der Platine befinden sich kleine Zeichnungen der
Jumpereinstellungen damit das Gerät auch ohne Anleitung konfiguriert werden
kann.

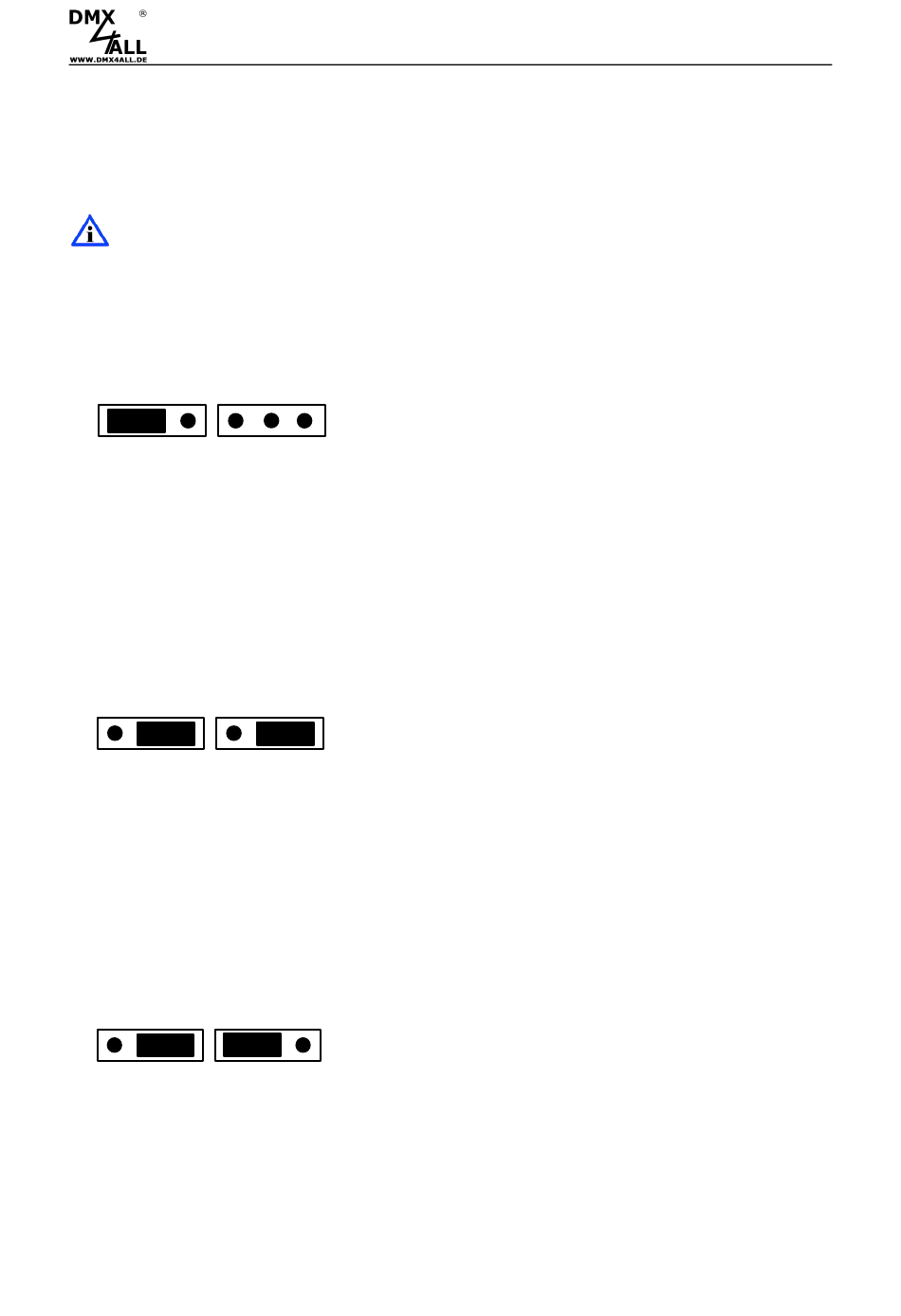

Auto Mode:
Jumpereinstellung
J1
1 2 3 1 2 3
Ist J1 von 1 auf 2 gesetzt, befindet sich der Simple DMX Switch im Auto Mode.
Dabei ist es irrelevant wie J2 gesetzt ist.
Toggle Mode:
Jumpereinstellung
J1
1 2 3 1 2 3
Ist J1 von 2 auf 3 gesetzt und J2 von 2 auf 3 gesetzt, befindet sich der Simple DMX
Switch im Toggle Mode.
Switch Mode:
Jumpereinstellung
J1
1 2 3 1 2 3
Ist J1 von 2 auf 3 gesetzt und J2 von 1 auf 2 gesetzt, befindet sich der Simple DMX
Switch im Switch Mode.
Simple DMX Switch
J2
J2
J2
Betriebsart
Auto Mode
J1: 1 und 2
J2: unbenutzt
Betriebsart
Toggle Mode
J1: 2 und 3
J2: 2 und 3
Betriebsart
Switch Mode
J1: 2 und 3
J2: 1 und 2
7
