Beispiel:
Die Betriebsart Auto Mode ist am Simple DMX Switch eingestellt.
Es liegt DMX IN1 vom (DMX TwinPOE AP RDM) und DMX IN 2 vom (DMX STAGE-
PROFI 1.1 RDM) am Simple DMX Switch an.
In diesen Fall wird DMX IN 2 (DMX STAGE-PROFI) so lange ausgegeben, bis das
Signal am Eingang ausfällt. Zum Beispiel durch einen Wackelkontakt oder ein defekt
des Gerätes.
In diesen Fall würde DMX IN 1 (DMX TwinPOE AP RDM) umgehend ausgegeben
werden.

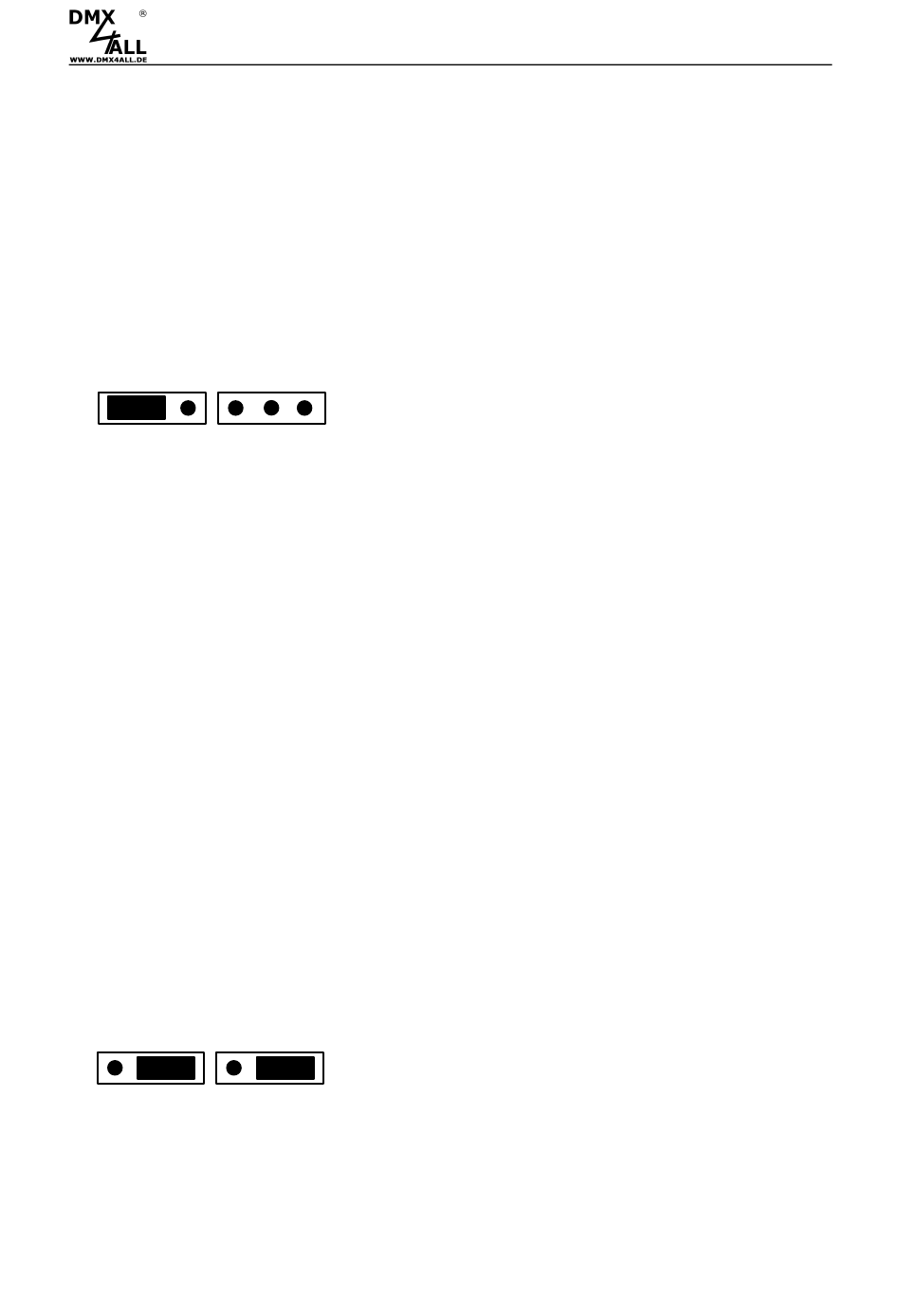

Jumpereinstellung
J1
1 2 3 1 2 3

Toggle Mode

Im Toggle Mode kann durch einen externen Taster zwischen den Eingangs Signalen
DMX IN 1 und DMX IN 2 umgeschaltet werden.
Durch betätigen des externen Tasters wird hin geschalten und durch weites
betätigen des Tasters wird zurückgeschalten.
Beispiel:
Die Betriebsart Toggle Mode ist am Simple DMX Switch eingestellt.
Es liegt DMX IN1 vom (DMX TwinPOE AP RDM) und DMX IN 2 vom (DMX STAGE-
PROFI 1.1 RDM) am Simple DMX Switch an.
Außerdem ist ein Taster am Tasteingang angeschlossen.
Nun wird DMX IN 1 Ausgeben. Sobald der Taster 1-mal gedrückt wird wir DMX IN 2
ausgegeben. Sobald der Taster erneut gedrückt wird schaltet der Simple DMX
Switch um und gibt das DMX IN 1 wieder aus.
Jumpereinstellung
J1
1 2 3 1 2 3
Simple DMX Switch
J2
J2
Betriebsart
Auto Mode
Jumper 1: 1 und 2
Jumper 2: unbenutzt
Betriebsart
Toggle Mode
J1: 2 und 3
J2: 2 und 3
5
