DMX4ALL Simple DMX Switch Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für DMX4ALL Simple DMX Switch
- Seite 1 Simple DMX Switch Bedienungsanleitung...
-
Seite 2: Technische Daten

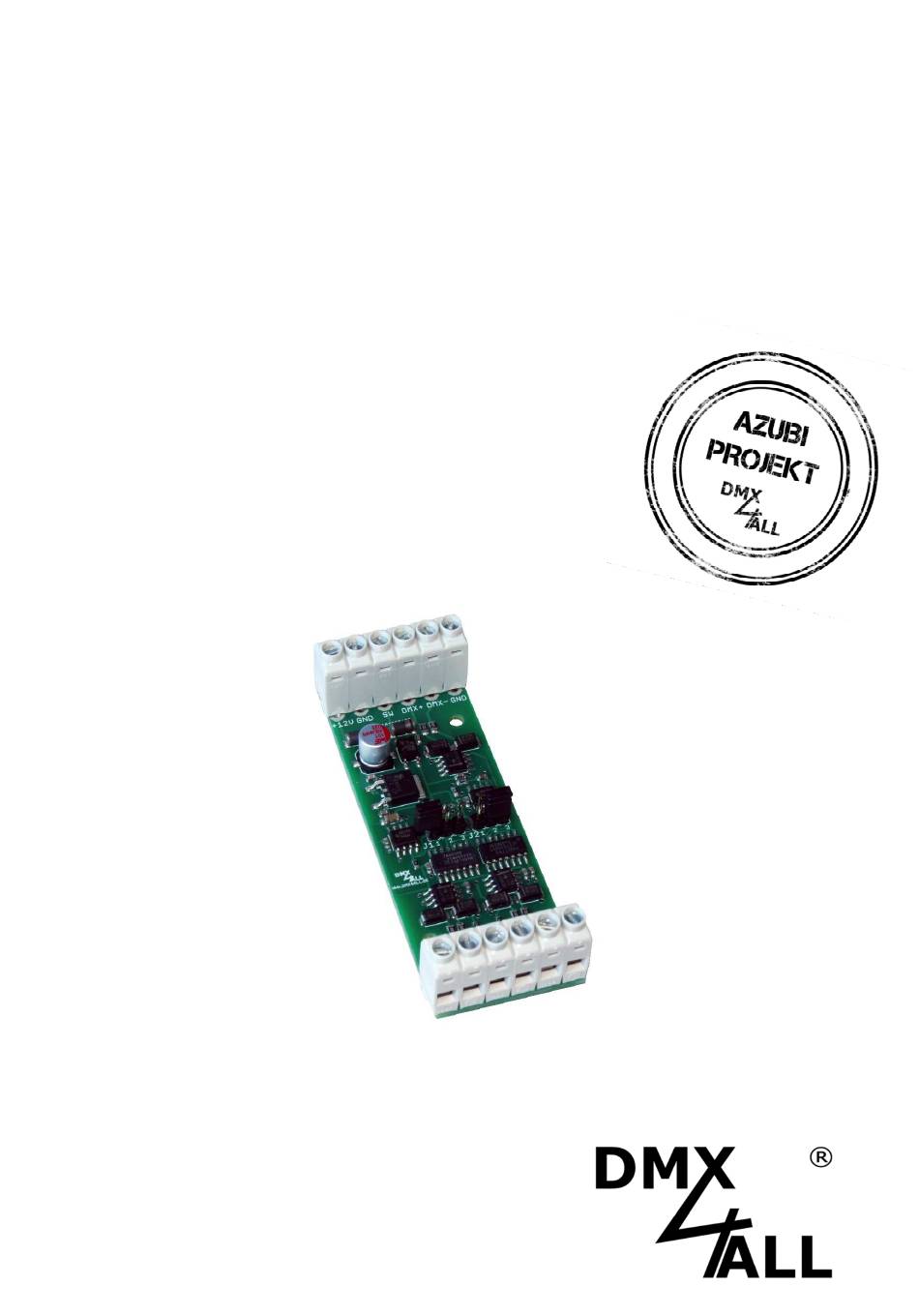

DMX-Eingangsquellen hin und her geschaltet werden kann. Der Simple DMX Switch verfügt über 2 DMX Eingänge und 1 DMX Ausgang. Zudem kann der Simple DMX Switch in 3 Betriebsarten verwendet werden. Die Betriebsarten werden über 2 Jumperfelder konfigurieren. - Seite 3 Simple DMX Switch Azubi Projekt Der Simple DMX Switch ist ein Azubi Projekt und im Rahmen der Ausbildung zum Elektroniker für Geräte und Systeme entstanden. Anschluss POWER 8-24V DMX OUT Simple DMX Switch DMX IN 1 DMX IN 2...
-
Seite 4: Status-Leds
Leuchtet die Status LED für DMX IN 2 (gelb), wird das DMX-Signal 2 ausgegeben. Sollte keine der beiden Status LED´s leuchten ist die angelegte Spannung zu überprüfen. Betriebsarten Der Simple DMX Switch kann über 3 Betriebsarten betrieben werden. Diese sind über 2 Jumperfelder einstellbar. Betriebsarten: • Auto Mode •... -
Seite 5: Toggle Mode
Simple DMX Switch Beispiel: Die Betriebsart Auto Mode ist am Simple DMX Switch eingestellt. Es liegt DMX IN1 vom (DMX TwinPOE AP RDM) und DMX IN 2 vom (DMX STAGE- PROFI 1.1 RDM) am Simple DMX Switch an. In diesen Fall wird DMX IN 2 (DMX STAGE-PROFI) so lange ausgegeben, bis das Signal am Eingang ausfällt. - Seite 6 Schalter geschlossen wird DMX IN 2 ausgegeben. Beispiel: Die Betriebsart Switch Mode ist am Simple DMX Switch eingestellt. Es liegt DMX IN1 vom (DMX TwinPOE AP RDM) und DMX IN 2 vom (DMX STAGE- PROFI 1.1 RDM) am Simple DMX Switch an.
- Seite 7 J1: 1 und 2 J2: unbenutzt 1 2 3 1 2 3 Ist J1 von 1 auf 2 gesetzt, befindet sich der Simple DMX Switch im Auto Mode. Dabei ist es irrelevant wie J2 gesetzt ist. Toggle Mode: Jumpereinstellung Betriebsart...
-
Seite 8: Skalieren Von Mehreren Simple Dmx Switches
Beide Simple DMX Switches sind im Switch Mode. Beide sind am selben Netzteil und Schalter angeschlossen. Am Simple DMX Switch 1 und 2 hängt am Eingang DMX IN A jeweils ein DMX UNIVERSE DR1.1 RDM. Und am Eingang DMX IN B von Simple DMX Switch 1 und 2 hängt jeweils ein Ausgang vom ArtNet-DMX TWIN PoE. - Seite 9 Simple DMX Switch Abmessungen alle Angaben in mm...
- Seite 10 Simple DMX Switch Zubehör Gehäuse für DIN-Schienenmontage Hutschienengehäuse 350flat Netzteil 12V / 20W...
- Seite 11 Simple DMX Switch CE-Konformität Diese Baugruppe (Platine) ist durch einen Mikroprozessor gesteuert und verwendet Hochfrequenz. Um die Eigenschaften in Bezug auf die CE-Konformität zu erhalten, ist der Einbau entsprechend der EMV-Richtlinie 2014/30/EU in ein geschlossenes Metallgehäuse notwendig. Entsorgung Elektrische und elektronische Produkte dürfen nicht in den Hausmüll.
-
Seite 12: Risiko-Hinweise
Simple DMX Switch Risiko-Hinweise Sie haben einen technischen Artikel erworben. Entsprechend dem Stand der Technik können folgende Risiken nicht ausgeschlossen werden: Ausfallrisiko: Das Gerät kann jederzeit ohne Vorwarnung teilweise oder vollständig ausfallen. Geringere Ausfallwahrscheinlichkeiten sind durch redundanten Systemaufbau erreichbar. Inbetriebnahme Risiko: Die Einbauplatine muss gemäß der Produktdokumentation an fremde Systeme angeschlossen werden sowie konfiguriert werden. - Seite 13 D-44869 Bochum Germany Letzte Änderung: 01.12.2021 © Copyright DMX4ALL GmbH Alle Rechte vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Fotokopie, Druck, Mikrofilm oder in einem anderen Verfahren) ohne ausdrückliche schriftliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
