• Planen Sie die Nasssaugdosen nur in Räumen,
in denen sie erforderlich sind. Die Saugdosen
werden untereinander mit einer Leitung von 50
mm Durchmesser verbunden, die an die
Anschlüsse des Wasserabscheiders anzu-
schließen sind.
• Es ist ein Abflussschacht mit einem Durchmesser
von mindestens 40 cm vorzusehen, der vor dem
Wasserabscheider liegen muss.
• Der Wasserabscheider ist an die Hauptleitung
der Anlage anzuschließen.
Bitte beachten:
•
In Räumen, in denen sowohl nass als auch
trocken gesaugt wird, sind 2 unabhängige
Saugdosen zu installieren.
•
Die Nasssauganlage kann immer nur von einer
Person benutzt werden.
•
Der elektrische Anschluss erfolgt auf derselben
Linie der Trockensauganlage.
Beschaffenheit der
Rohrverbindungen
Die Saugrohranlage muss absolut luftdicht sein.
Steckverbindungen sind auf Dauer nicht dicht. Man
ratet von solchen ab.
Absolut zu vermeiden sind:
• Verbindungen mit Gummidichtungen oder O -
Ringen
• Steckmuffen
• Schweißverbindungen
Bitte beachten: Die besagten Verbindungen führen
zu folgenden Problemen:
•

Unterdruckverluste durch zunehmendes

Nachlassen der Dichtigkeit von Gummidichtungen
oder O - Ringen
• Verstopfungen durch Stufen oder Gratbildung in
den Rohren
• Verminderung der Luftfließgeschwindigkeit durch
Stufen oder Gratbildung in den Rohren
• Pfeifgeräusche durch Lufteinbrüche in den
Leitungen durch zunehmendes Nachlassen der
Dichtigkeit von Gummidichtungen oder O -Ringen
• Pfeifgeräusche durch Stufen oder Gratbildung
in den Rohren.
Z 850
NEIN
NEIN
8
NEIN
JA

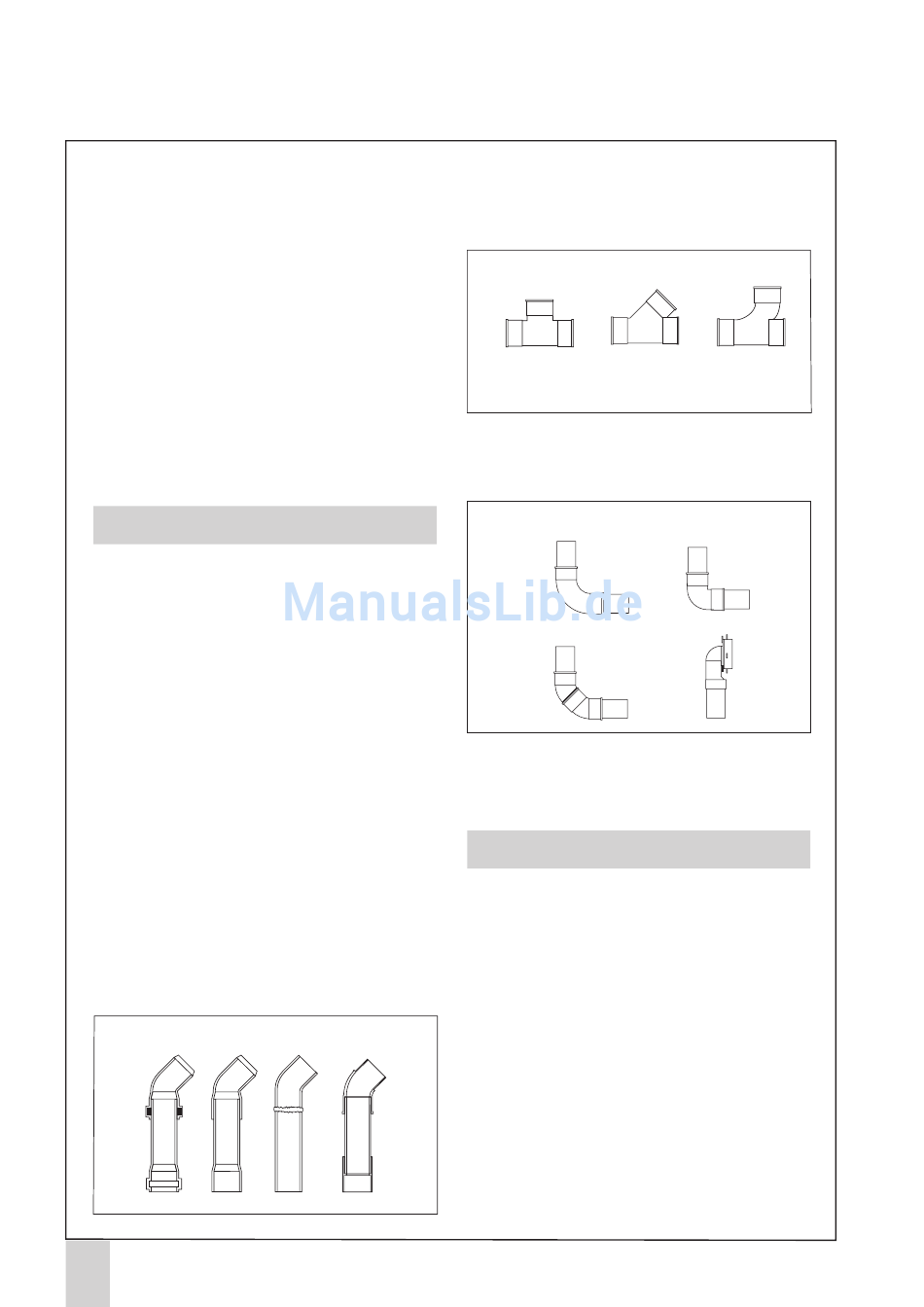

Nur Abzweigungen auf 45° oder 90° mit großem
Radius verwenden.
T-Abzweigungen verursachen Verstopfungen und
eine Verminderung der Luftfließgeschwindigkeit.
Z 166
JA
NEIN
Nur Bögen auf 45° oder 90° mit großem Radius
verwenden.
Ausnahme: Der einzige 90°-Bogen (technischer Bogen)
ist der Bogen direkt hinter der Blinddose der Saugdose.
Z 167
JA
JA
Bitte beachten: Die Leitungen sind so zu planen,
dass sie horizontal oder abwärts verlaufen. Lange
Steigabschnitte sind zu vermeiden.
Planung der
Abluftleitung
Da Disan-Zentralstaubsauganlagen mit ihrem
ausgezeichneten Filtersystem nahezu staubfreie
Luft abgeben und so die Umwelt schonen, ist eine
Abluftleitung nicht unbedingt notwendig. Aus
hygienischen Gründen und aus Prinzip ist ein Einbau
trotzdem ratsam. Die Abluftleitung muss einen
größeren Querschnitt haben als die Hauptleitung
der Sauganlage.
JA
NEIN
JA
