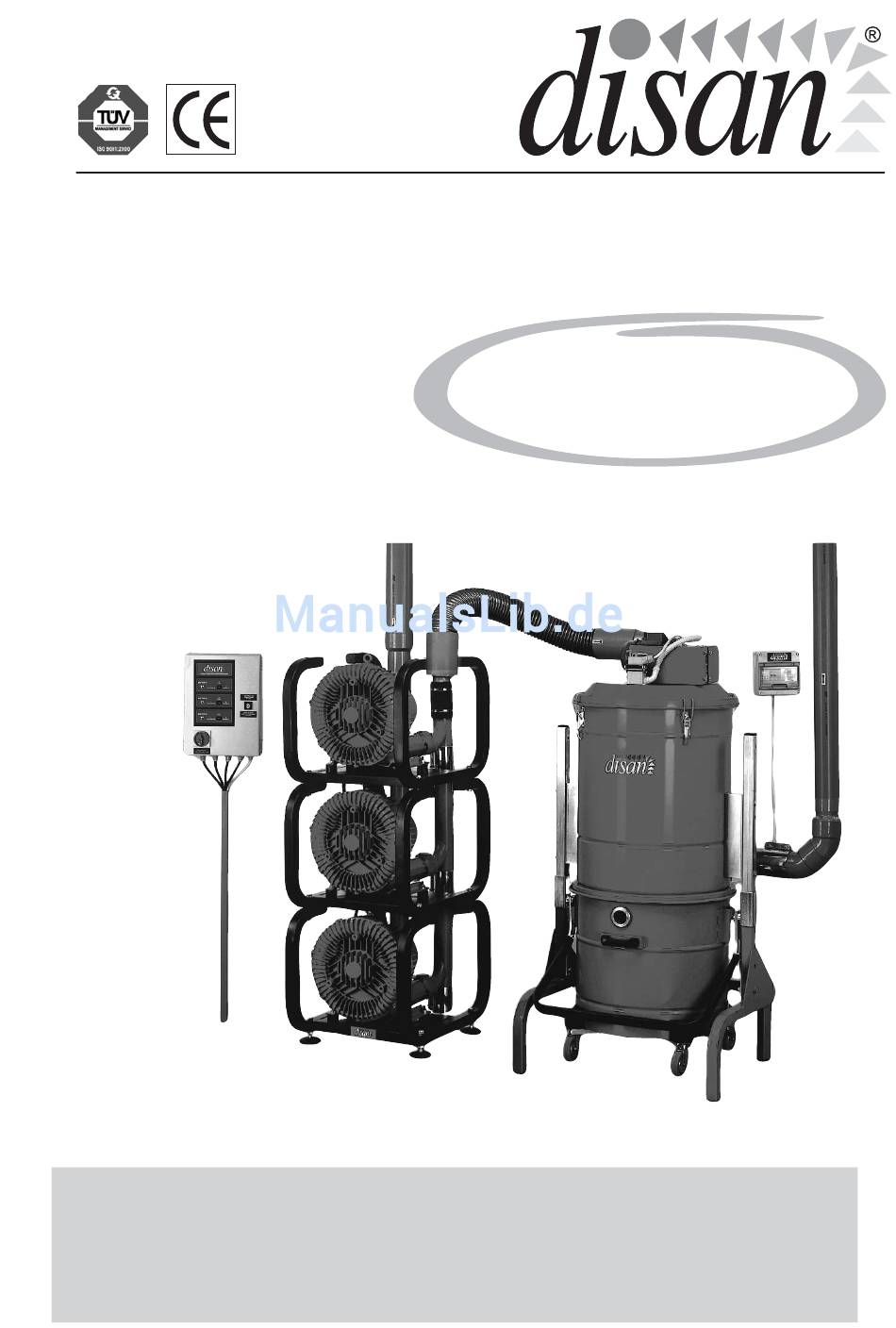

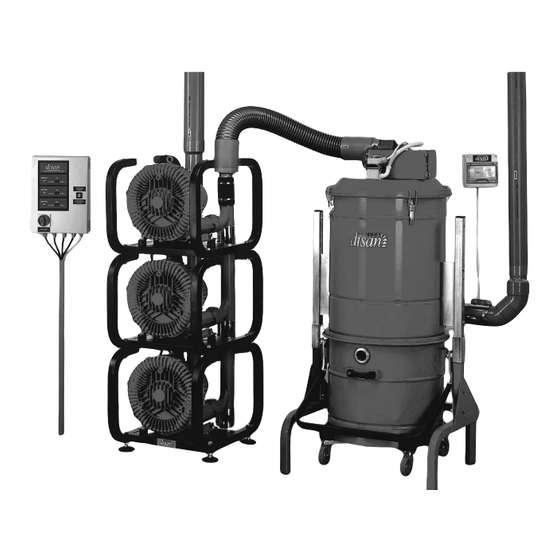

- Seite 1 Zentralstaubsauganlagen BEDIENUNGSANLEITUNG FÜR ZENTRALSTAUBSAUGANLAGEN MOD. DS MODULAR MOD. DS A01 MOD. DS B01 MOD. DS B02 MOD. DS BC100i MOD. DS C03 MOD. DS CD125i MOD. DS D02 MOD. DS EF125i MOD. DS F03 MOD. DS H02...
- Seite 2 (c) Copyright by DISAN GmbH Technische Zeichnungen und Layout: Disan GmbH Jede, auch teilweise, Wiedergabe ohne ausdrückliche Genehmigung durch die Fa. Disan GmbH ist untersagt und wird gerichtlich verfolgt. Fotos, Zeichnungen und Beschreibungen des vorliegenden Handbuchs entsprechen dem technischen Stand bei Drucklegung. Die Firma Disan behält sich das Recht vor, die Produkte,...
-
Seite 3: Inhaltsverzeichnis
Beschaffenheit des Zentralstaubsaugers und wichtigste Bestandteile Zentralstaubsauger Mod.DS A01 100 L – 125L für 1 Benutzer....6 Zentralstaubsauger Mod.DS B01 100 L – 125L für 2 Benutzer....6 Zentralstaubsauger Mod.DS B02 100 L – 125L für 2 Benutzer....6 Zentralstaubsauger Mod.DS BC100i – 100L für 2+1 Benutzer .... 6 Zentralstaubsauger Mod.DS C03 100 L –... -
Seite 4: Einleitung
EU-Richtlinien für die Sicherheit der hoffen auf Ihre vollkommene Zufriedenheit beim elektrischen Anlagen hergestellt. Gebrauch dieser Dreiphasen Zentralstaub- Die Disan-Zentralstaubsauganlage wurde für den sauganlage mit Modularsystem. gewerblichen Gebrauch gebaut, wobei den folgenden Aspekten besondere Aufmerksamkeit gewidmet wurde: Es handelt sich um eine bis ins letzte Detail 1. -
Seite 5: Qualitätskontrolle
Der vormontierte Abscheider und die Turbine Module vermeiden zu können. In diesem Fall sind mit Folie und festem Karton ummantelt fordern Sie die Maße direkt bei Disan an. und separat auf Paletten verpackt. • Transportmaße der • Anweisungen für den Transport... -
Seite 6: Beschaffenheit Des Zentralstaubsaugers Und Wichtigste Bestandteile
- CE geprüft, gemäß EMV-Richtlinie - CE geprüft, gemäß EMV-Richtlinie Zentralstaubsauger Zentralstaubsauger DS B01 100 l – 125 l DS BC100i 1 x 5,5 kW für 2 Benutzer Art. Nr. B100ST-B125ST 1 x 4,5 kW für 2+1 Benutzer Art. Nr. BC100i... -
Seite 7: Zentralstaubsauger Mod.ds C03 100 L - 125L Für 3 Benutzer
Zentralstaubsauganlagen Zentralstaubsauger Zentralstaubsauger DS C03 100 l – 125 l DS EF125i 1 x 7,5 kW für 5+1 Benutzer Art. Nr. EF125i 3 x 2,2 kW für 3 Benutzer Art. Nr. C100-C125 Saugzentrale bestehend aus: Modulare Saugzentrale bestehend aus: - einer schallgedämmten Siemens-Turbine mit - drei schallgedämmten Siemens-Turbinen mit Dreiphasen-Seitenkanalmotoren, schwingungsfrei Dreiphasen-Seitenkanalmotor, schwingungsfrei... -
Seite 8: Technische Daten Der Zentralstaubsauger
Zentralstaubsauganlagen... -
Seite 9: Wichtigste Bestandteile Der Modularen Anlagen
Stöpsel aus Metall 5,5kW Ø100mm Art.Nr.: CE451 19.Schaltkasten Stöpsel aus Metall 7,5kW Ø100mm Art.Nr.: CE451 · Mod. DS A01 Art.Nr.: IE201 8. Filterkammer 100L Art.Nr.: CE702 · Mod. DS B01 Art.Nr.: IE203 Filterkammer 125L Art.Nr.: CE701 · Mod. DS B02 Art.Nr.: IE202 9. Sichtstandsanzeige 100L Art.Nr.: CE213... -
Seite 10: Liste Des Zubehörs Gegen Aufpreis
Zentralstaubsauganlagen LISTE DES ZUBEHÖRS GEGEN AUFPREIS • Filterreinigungsautomatik • Unterdruckleitung mit Z 822 Z 277 mit elektronischer Steue- Gittereinsatz, komplett rung. Diese Vorrichtung mit 2 Plastiksäcken. erlaubt die tägliche, Ermöglicht die Ein- automatische Reinigung führung der Staubsäcke des Filters und gewähr- in den Staubbehälter. -
Seite 11: Installation Des Zentralstaubsaugers
Zentralstaubsauganlagen INSTALLATION DES ZENTRALSTAUBSAUGERS Die Installation und der Anschluss des Installation der Anlage finden Sie im eigenen Zentralstaubsaugers muss durch einen befähigten Handbuch “Planung - Montage - Prüfung von Anlagen Installateur erfolgen. Die Angaben zur korrekten DS Super Compact und DS Modular”. ORDENTLICHE INSTANDHAL TUNG (durch den Anlagenwart) Filterreinigungsautomatik... -
Seite 12: Betriebskontrolle Des Automatischen Filterrüttlers
Zentralstaubsauganlagen Ablauf: 3. Montieren Sie den Staubbehälter nach der Ent- leerung, indem Sie ihn unter den Zentralsauger Bei Staubbehältern ohne Plastiksack zur stellen. Achten Sie darauf, dass sich das Sichtfenster Staubsammlung ist der Füllstand des Behälters 17 9 an der Außenseite befindet. Drücken Sie den durch das Sichtfenster 9 sichtbar. -
Seite 13: Betriebskontrolle Der Turbine
Zentralstaubsauganlagen Z 828 Betriebskontrolle der Turbine Überprüfen Sie den korrekten Betrieb der Turbine. 1. Schalten Sie die Anlage ein, nachdem Sie vorher die Turbinenschalter 22 auf der Schalttafel auf “Manuell” gestellt haben. 2. Treten bei der Probe höhere Geräusche oder Vibrationen als normal auf, ist der Installateur zu benachrichtigen. -
Seite 14: Kontrolle Der Deckeldichtigkeit
Zentralstaubsauganlagen Schrittfolge für den Ausbau des Filters: Kontrolle der Deckeldichtigkeit 1.Drehen Sie den Filter 26 um, damit die Halterungs- schellen 27 sichtbar sind. 2.Nehmen Sie die Schellen 27 ab und lösen Sie Überprüfen Sie die Dichtigkeit zwischen dem Deckel das Gitter 28 vom Filter 26. 14 und der Filterkammer 8. -
Seite 15: Ordentliche Instandhaltung
Augenmerk auf die Sicherheit der Benutzer konzipiert verwenden Sie in jedem Fall Originalfilter von und gefertigt. Jedes Bauteil unterliegt strengen Disan. Sicherheitsnormen, die sich Disan selbst gesetzt Lassen Sie den Schalter der Schalttafel immer hat. auf der Position “Automatik”. Starten Sie die Anlage nie, wenn sie beschädigt Elektrische Sicherheit ist. -
Seite 16: Instandhaltung Ihrer Zentralstaubsauganlage
Zentralstaubsauganlagen INSTANDHAL TUNG IHRER ZENTRALSTAUBSAUGANLAGE ANZEICHEN G R U N D 1. Filter ist verstopft 2. Saugschlauch ist verstopft 3. Der Staubbehälter ist nicht luftdicht verschlossen - Zyklondichtung (Zubehör) beschädigt oder verschoben 4. Gleichzeitige Benutzung mehrer Saugdosen 5. Rohrleitungen sind verstopft - Lufteinbruch 6. - Seite 17 1A Staubbehälter öffnen Unterdruck- 1B Mit starkem Staubsauger an Saugdosen gegensaugen werte laut Rohrleitung mit Spirale sondieren (Hydraulikspirale) Angaben Technischen Kundendienst Disan kontaktieren zu hoch Unterdruck Lufteinbruch 1A Anlage mit geschlossenen Saugdosen einschalten unzureichend (es muss im Gebäude ruhig sein) laut 1B Pfeifgeräusche durch Lufteinbrüche lokalisieren...
-
Seite 18: Kenndaten
Daten Ihrer Anlage angeführt. tieleistungen Geben Sie, wenn Sie sich an Ihren Installateur oder A = Gerätemodell den technischen Kundendienst von Disan wenden, B = Seriennummer die Kenndaten Ihrer Anlage an. C = Artikelnummer Eine genaue Angabe des Modells und der... -
Seite 19: Checkliste Für Den Installateur
Zentralstaubsauganlagen CHECKLISTE FÜR DEN INSTALLATEUR Dichtigkeitskontrolle Saugdosen Kontrolle des Turbinenbetriebs Kontrolle des Anlagenstarts an den Kontrolle des Betriebs der Kaskaden- Saugdosen schaltung Kontrolle der Abnutzung des Saugzubehörs Kontrolle der korrekten Einstellung der Falschluftregler Kontrolle des Unterdruckwertes Sequenzinversion des Turbinenanlaufes* * Wenn vorhanden Kontrolle und Reinigung des Filters Kontrolle des Betriebes der Filter Reinigungs- automatik*... -
Seite 20: Garantieschein Und Garantiebedingungen
Vom Hersteller auszufüllen: Abnahme durch: Modell: Seriennummer: GARANTIESCHEIN ! WI CHTI G! Zur Registrierung Ihres Garantieanspruches bitten wir Sie um Zusendung der folgenden ausgefüllten Karte innerhalb von 30 Tagen. GARANTIESCHEIN Stempel und Unterschrift des Verkäufers Modell: Kaufdatum: Seriennummer: Anschrift und Name des Käufers: GARANTIEZEITRAUM 24 MONATE... - Seite 21 Vorbehalt von Seiten der Fa. Disan GmbH Voraussetzung für die Gewährleistung der Garantie ist die Rücksendung des fehlerhaften Teiles an die Firma Disan für die Prüfung in der Werkstatt des technischen Kundendienstes. Die Firma Disan behält sich das Recht vor, Garantieleistungen als solche anzuerkennen.
- Seite 22 Disan G.m.b.H Boznerboden Mitterweg 13/A I - 39100 BOZEN Tel. +39/0471/ 933323 Fax +39/0471/ 933993 e-mail: info@disan.com internet: www.disan.com Herstellung von Zentralstaubsauganlagen...
