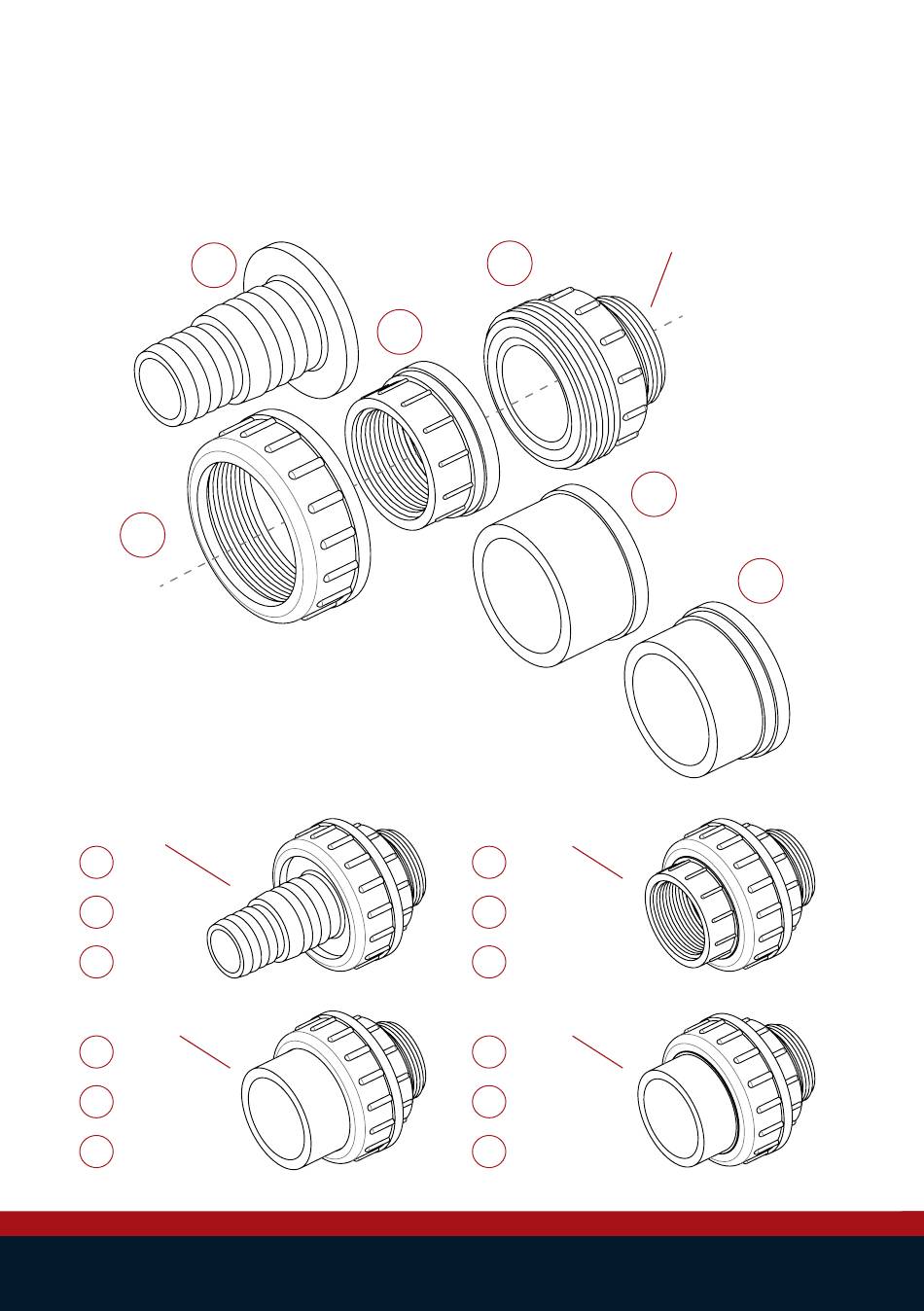

4.2 Wasseranschluss-Set
Das Wasseranschlussset wird ab Werk geliefert. Dieses Set besteht aus 6 Teilen, davon sind
Teil 1 und 2 die Hauptbestandteile. Die Teile 3 und 6 können ausgetauscht werden, so dass der
Anschluss entsprechend der spezifischen Anforderungen des Pools erfolgen kann. Insgesamt
stehen demnach 4 verschiedene Anschlussmöglichkeiten für die Wasserleitungen zur Verfügung
(siehe unten).
3
1
1. Benutzerdefiniertes Gewinde für den Anschluss von Teil 2
2. Benutzerdefiniertes Gewinde für den Anschluss von Teil 1 &
BSP G1 1/2" gerades Außenrohrgewinde
3. Schlauchverbindung Durchmesser 38 mm & Durchmesser 32 mm
4. BSP G 1 1/2" gerades Innenrohrgewinde
5. Durchmesser Verbindungsschlauch 50 mm (metrisch)
6. Durchmesser Verbindungsschlauch 48 mm (imperial)
Klemmverbindung
1
+
2
+
3
Klebeverbindung
1
+
2
+
5
50 mm (metrisch)
8
2
4
Gewindeanschlüsse
1
+
2
+
4
Klebeverbindung
1
+
2
+
6
48 mm (imperial)
Gewindeanschlüsse
der Wärmepumpe
5
6
