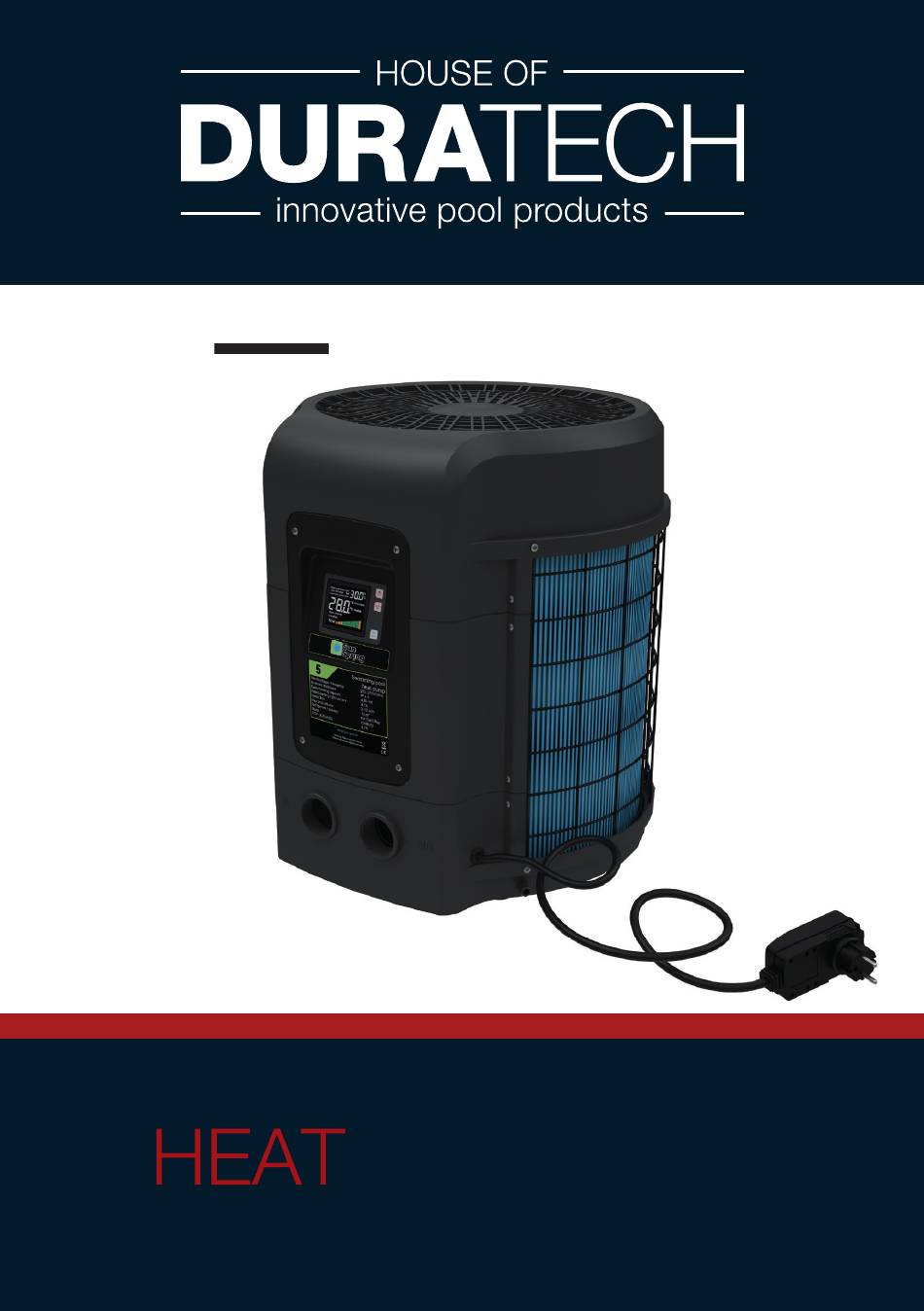

- Seite 1 Handbuch Handbuch SUN05 SUN08 SUN12 Sun Spring...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Verpackungsinhalt ......................Abmessungen......................... 1. Technische Daten ....................... 1.1 Leistungsdaten Sun Spring ..............2. Vorwort ........................3. Sicherheitshinweise ....................4. Vorbereitung der Wärmepumpe für den Einsatz ............4.1 Typische Einrichtung ................4.2 Wasseranschlussset ................4.3 Installation der Schläuche ..............4.4 Elektroverkabelung ................5. -
Seite 3: Verpackungsinhalt
Verpackungsinhalt Wärmepumpe Sun Spring Anschlussset Handbuch Abmessungen SUN05 / SUN08 456mm 467mm 87mm SUN12 456mm 467mm 87mm... -
Seite 4: Technische Daten
1. Technische Daten 1.1 Leistungsdaten Sun Spring GERÄT SUN05 SUN08 Empfohlenes Beckenvolumen* Betriebslufttemperatur °C 4 ~ 40 Luft 27°C / Wasser 26°C / Luftfeuchtigkeit 80% Heizleistung 5,02 17129 27637 Leistungsaufnahme 0,686 1,01 7,31 7,96 Luft 15°C / Wasser 26°C / Luftfeuchtigkeit 70% Heizleistung 3,64 12420... - Seite 5 GERÄT SUN12 Empfohlenes Beckenvolumen* Betriebslufttemperatur °C 4 ~ 40 Luft 27°C / Wasser 26°C / Luftfeuchtigkeit 80% Heizleistung 12,2 41628 Leistungsaufnahme 2,068 Luft 15°C / Wasser 26°C / Luftfeuchtigkeit 70% Heizleistung 30709 Leistungsaufnahme 1,837 Stromversorgung 230V / 50Hz / 1 Phase Elektronische Steuerung Farb-LCD Nennbetriebsstrom...
-
Seite 6: Vorwort
2. Vorwort Um unseren Kunden eine hohe Qualität und Zuverlässigkeit zu bieten, wurde dieses Produkt nach strengen Produktionsstandards hergestellt. Diese Anleitung enthält alle notwendigen Informationen zur Installation, Fehlerbehebung, Entladung und Wartung. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät öffnen oder warten. Der Hersteller dieses Produkts kann nicht verantwortlich gemacht werden, wenn durch unsachgemäße Installation oder Wartung jemand verletzt oder das Gerät beschädigt wird. -
Seite 7: Vorbereitung Der Wärmepumpe Für Den Einsatz
4. Vorbereitung der Wärmepumpe für den Einsatz 4.1. Typische Einrichtung 4.1. Typische Einrichtung Die Wärmepumpe und das Anschlussset werden ab Werk geliefert. Andere Teile, einschließlich einer Die Wärmepumpe und das Anschlussset werden ab Werk geliefert. Andere Teile, einschließlich einer eventuellen Umgehung, müssen vom Benutzer oder Installateur bereitgestellt werden. Die Wärmepumpe sollte eventuellen Umgehung, müssen vom Benutzer oder Installateur bereitgestellt werden. -
Seite 8: Wasseranschlussset
4.2 Wasseranschluss-Set Das Wasseranschlussset wird ab Werk geliefert. Dieses Set besteht aus 6 Teilen, davon sind Teil 1 und 2 die Hauptbestandteile. Die Teile 3 und 6 können ausgetauscht werden, so dass der Anschluss entsprechend der spezifischen Anforderungen des Pools erfolgen kann. Insgesamt stehen demnach 4 verschiedene Anschlussmöglichkeiten für die Wasserleitungen zur Verfügung (siehe unten). -
Seite 9: Installation Der Schläuche
4.3. Installation der Schläuche Die Wärmepumpe sollte (empfohlenerweise) 2 m vom Pool entfernt aufgestellt werden. Je größer der Abstand zum Pool, desto höher der Wärmeverlust über die Rohrleitungen. Die Rohrverbindungen zur und von der Wärmepumpe müssen zu den gewählten Verbindungen passen. Die Rohre können mit Kleber, Klemmvorrichtungen oder Schrauben an den Wasserverbindungen befestigt werden und aus hartem oder fl exiblem PVC bestehen. Installieren Sie ausschließlich Rohre, die für die Verwendung an Swimmingpools ausgelegt sind und verwenden Sie entsprechend geeigneten... -
Seite 10: Achten Sie Auf
5. Achten Sie auf 5.1. Wärmeverlust Je größer der Abstand vom Pool, desto höher ist der Wärmeverlust über die Schläuche. Es wird daher empfohlen, die Pumpe so nah wie möglich am Pool zu platzieren. Je nach anfänglicher Wassertemperatur, Umgebung und Beckenvolumen dauert es mehrere Tage, um die Temperatur des Poolwassers auf die gewünschte Wassertemperatur zu bringen. -
Seite 11: Zeitverzögerung Des Kompressors
5.4. Zeitverzögerung des Kompressors Die Wärmepumpe ist mit einer eingebauten Solid-State-Neustartverzögerung von 3 Minuten nach dem Ausschalten des Kompressors und einer eingebauten Solid-State-Kompressorlaufzeit von 1 Minute ausgestattet. Beides zum Schutz der Steuerkreiskomponenten, um Neustarts und Schütz- rattern zu vermeiden. Diese Zeitverzögerung startet das Gerät automatisch etwa 3 Minuten nach jeder Unterbrechung des Regelkreises oder nach einer Kompressorlaufzeit von 1 Minute. -
Seite 12: Allgemeine Anzeige
6.3. Allgemeine Anzeige Die Wärmepumpe kann mit der EIN/AUS-Taste ein- und ausgeschaltet werden. 1. Bei AUS zeigt das Display die folgenden Informationen an: - Die Anzeige 'AUS' an der Stelle der Poolwassertemperatur - Die gewünschte Heiztemperatur - Eventuelle Fehlermeldungen 2. Bei EIN zeigt das Display die folgenden Informationen an: - Die gewünschte Heiztemperatur - Die Poolwassertemperatur - Die Anzeige 'Heizt', wenn das Gerät das Wasser erwärmt... -
Seite 13: Parameteranzeige
6.4 Parameteranzeige Durch gleichzeitiges Drücken von UP & DOWN gelangt man in die Parameterschnittstelle. Hier werden alle Parameter angezeigt und können von einer qualifizierten Person eingestellt werden, um die Wärmepumpe je nach den spezifischen Bedingungen des Schwimmbads effizienter zu machen. Eine vollständige Liste der Parameter finden Sie in der Parameterliste, Abschnitt 6.5. Parameterbezeichnung: Bezeichnung des Parameters. Folgende Optionen sind verfügbar: Werkseitig änderbare Einstellungen/Parameter Sensoreinstellungen/Parameter Auf: Einstellen:... -
Seite 14: Parameterliste
6.5 Parameterliste Parameter Bezeichnung Min. Max. Werk Beschreibung PSWD SW_VERSION Softwareversion FAHRENHEIT 0 ist °C, 1 ist °F PSWD_1 999,0 Passwort 1 PSWD_2 999,0 Passwort 2 40,0 PASSWORT PASSWORT PASSWORT 10,0 PASSWORT PASSWORT 10,0 PASSWORT PASSWORT Umgebungstemperatur Umgebungstempera- turwert. Wassereinlass-Tem- Wert der Wasserein- peratur lasstemperatur. -
Seite 15: Fehleranzeige
6.6 Fehleranzeige Wenn ein Problem erkannt wird, versucht die Wärmepumpe, es zu lösen, indem sie mehrere Parameter analysiert, Komponenten neu startet und die Elektronik umgeht. Auf dem Display wird ein Fehler angezeigt, wenn das Programm das Problem nicht beheben kann. Die Wärmepumpe schaltet sich ab und kann nur durch Ausstecken des RCD neugestartet werden. -
Seite 16: Fehlerliste
6.8 Fehlerliste Fehlerbe- Fehlerparameteran- Beschreibung Folge / Handlung zeichnung zeige Umgebungs -Der Die Wärmepumpe schaltet sich ab und kann nur temperatur- Umgebungstemperatursensor durch Ausstecken des RCD neugestartet werden. fehler ist defekt oder nicht verbunden. Wenn die Pumpe den Fehler danach weiterhin - E01 Gesamtanzahl der Fehler anzeigt, wenden Sie sich bitte an Ihre Servicestelle im System(Min E01 max E04). -
Seite 17: Fehlerbehebung
6.9 Fehlerbehebung Eine unsachgemäße Installation verursacht elektrische Gefahren, die zum Tod oder zu schwer- wiegenden Verletzungen der Poolbenutzer, Installateure oder anderer Personen durch Strom- schlag und außerdem zu Sachschäden führen können. Problem Ursache Lösung 1. Kein Strom 1. Schalten Sie den Strom ein 2. -
Seite 18: Schaltpläne
7. Schaltpläne 7.1 Schaltplan der Schnittstelle der Kabelsteuerung Sun Spring Te Tc Tin Ta Te: Evap. Temp. sensor Tc: Cond. Temp. sensor DISPLAY Tin: Water In Temp. sensor Ta: Ambient Temp. sensor 230VAC POWER SUPPLY FUSE COMP. -
Seite 19: Rohrleitungsschema Und Definition Sun Spring
7.2 Rohrleitungsschema und Defi nition Sun Spring Compressor: Condensor Tevap Tamb Evaporator Strainer Capillary Tliq... -
Seite 20: Wartung Und Inspektion
8. Wartung und Inspektion - Kontrollieren Sie häufi g den Wasserein- und -ablauf. Der Wasser- und Luftzufl uss in das System sollte ausreichend sein, damit seine Leistung und Zuverlässigkeit nicht beeinträchtigt werden. Reinigen Sie den Poolfi lter regelmäßig, um Schäden am Gerät durch Verstopfen des Filters zu vermeiden. - Der Bereich um das Gerät sollte großräumig freigehalten werden und gut belüftet sein, siehe Abschnitt 5.3. Reinigen Sie die Seiten der Wärmepumpe regelmäßig, um einen guten Wärmeaustausch aufrechtzuerhalten und Energie zu sparen. -
Seite 21: Überwintern
Wenn Sie Hilfe oder Informationen benötigen oder ein Problem auftritt, wenden Sie sich bitte an Ihren Händler vor Ort. Bei Bedarf wird dieser den Hersteller kontaktieren, um Ihr Problem zu lösen. Dort hilft man Ihnen gerne weiter! Weitere Informationen unter www.duratech.be... -
Seite 22: Garantie
12. Garantie EINGESCHRÄNKTE GARANTIE Wir garantieren für einen Zeitraum von ZWEI Jahren ab Kaufdatum, dass alle Teile frei von Herstellungsfehlern hinsichtlich Material und Verarbeitung sind. Diese Garantie ist auf den Erstkäufer beschränkt, nicht übertragbar und gilt nicht für Produkte, die von ihrem ursprünglichen Installationsort entfernt wurden. - Seite 23 GARANTIEANSPRÜCHE Wenden Sie sich für eine schnelle Beurteilung Ihres Garantieanspruchs an Ihren Händler und geben Sie die folgenden Informationen an: Kaufbeleg, Modellnummer, Seriennummer und Installationsdatum. Der Installateur wird sich mit dem Werk in Verbindung setzen, um Anweisungen bezüglich des Anspruchs zu erhalten und den Standort des nächstgelegenen Servicezentrums zu bestimmen.
-
Seite 24: Konformitätserklärung
Konformitätserklärung Die Konformitätserklärungen für dieses Produkt können heruntergeladen werden von the House of Duratech website: www.duratech.be Kontaktinformationen Propulsion Systems bv Dooren 72 1785 Merchtem, Belgien Tel +32 2 461 02 53 www.duratech.be info@propulsionsystems.be Wir behalten uns das Recht vor, den Inhalt dieses Dokuments ganz oder teilweise ohne vorherige Ankündigung zu...
