7. Schaltpläne

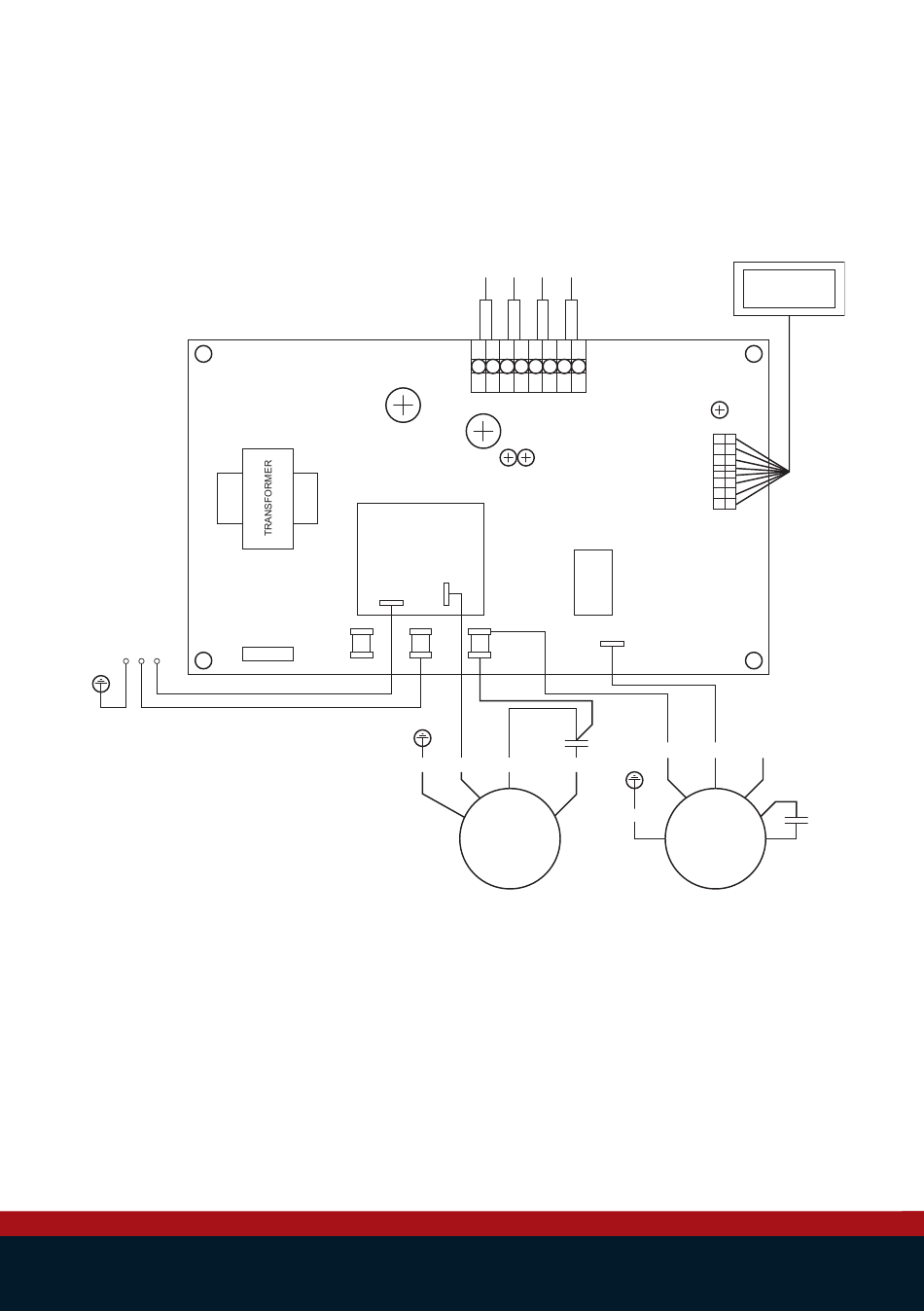

7.1 Schaltplan der Schnittstelle der Kabelsteuerung Sun Spring
230VAC
POWER SUPPLY
N
L
18
Te: Evap. Temp. sensor
Tc: Cond. Temp. sensor
Tin: Water In Temp. sensor
Ta: Ambient Temp. sensor
RY1
FUSE
Y/G
Te Tc Tin Ta
RY2
C
RED
BLU
BLK
R
C
S
COMP.
DISPLAY
WHI
BLK
BLU
RED
Y/G
FAN
ORG
C
