Монтаж силового входа
Монтаж силового входа (только для мод.
NGI-U05C2POE4 и NGI-U05POE4)
Для силового входа можно использовать контакты "PWR" из блока
зажимов или 4-контактный порт Mini-DIN.

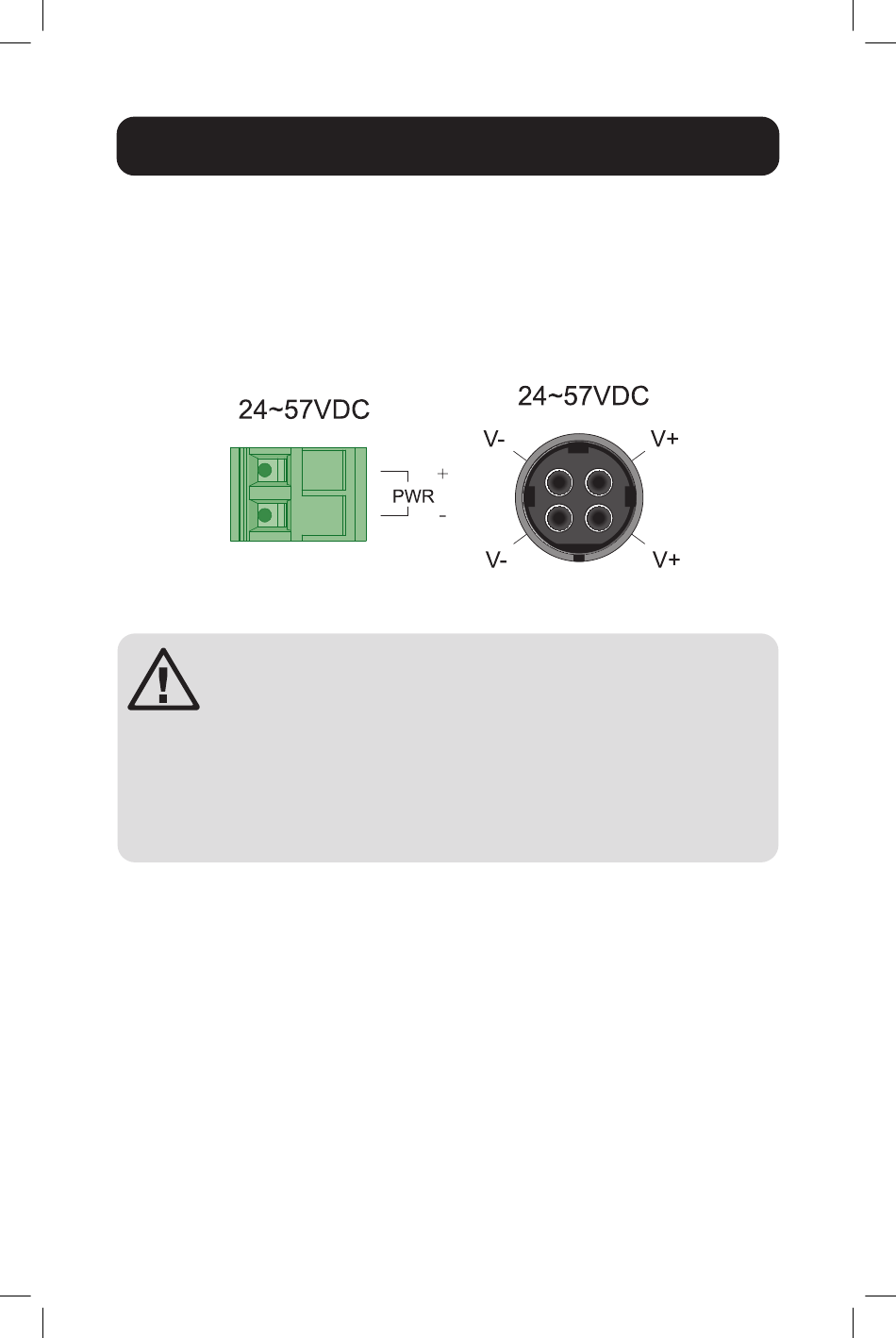

Вид разъемов сверху представлен на приведенной ниже
иллюстрации:
Блок зажимов
Внимание!
• Используйте только медные проводники.
• Используйте электрический кабель с номинальной
температурой не менее 105°C.
• Затягивайте провода с усилием•0,5 Н•м).
• Калибр проводов для блока зажимов должен
находиться в диапазоне 12~18 AWG (4~0,75 мм2).
Подключение к блоку зажимов
Для установки силового провода и подключения питания
напряжением 24~57 В= при максимальной мощности,
соответствующей постоянному току силой 6 А, к блоку зажимов
питания:
• Используя отвертку с плоским жалом, ослабьте винты,
фиксирующие провода в зажимах.
• Вставьте минусовые/плюсовые провода постоянного тока в
зажимы PWR-/PWR+ соответственно.
• Затяните фиксирующие винты во избежание отсоединения
проводов.
Mini DIN
