Verkabelung des Leistungseingangs

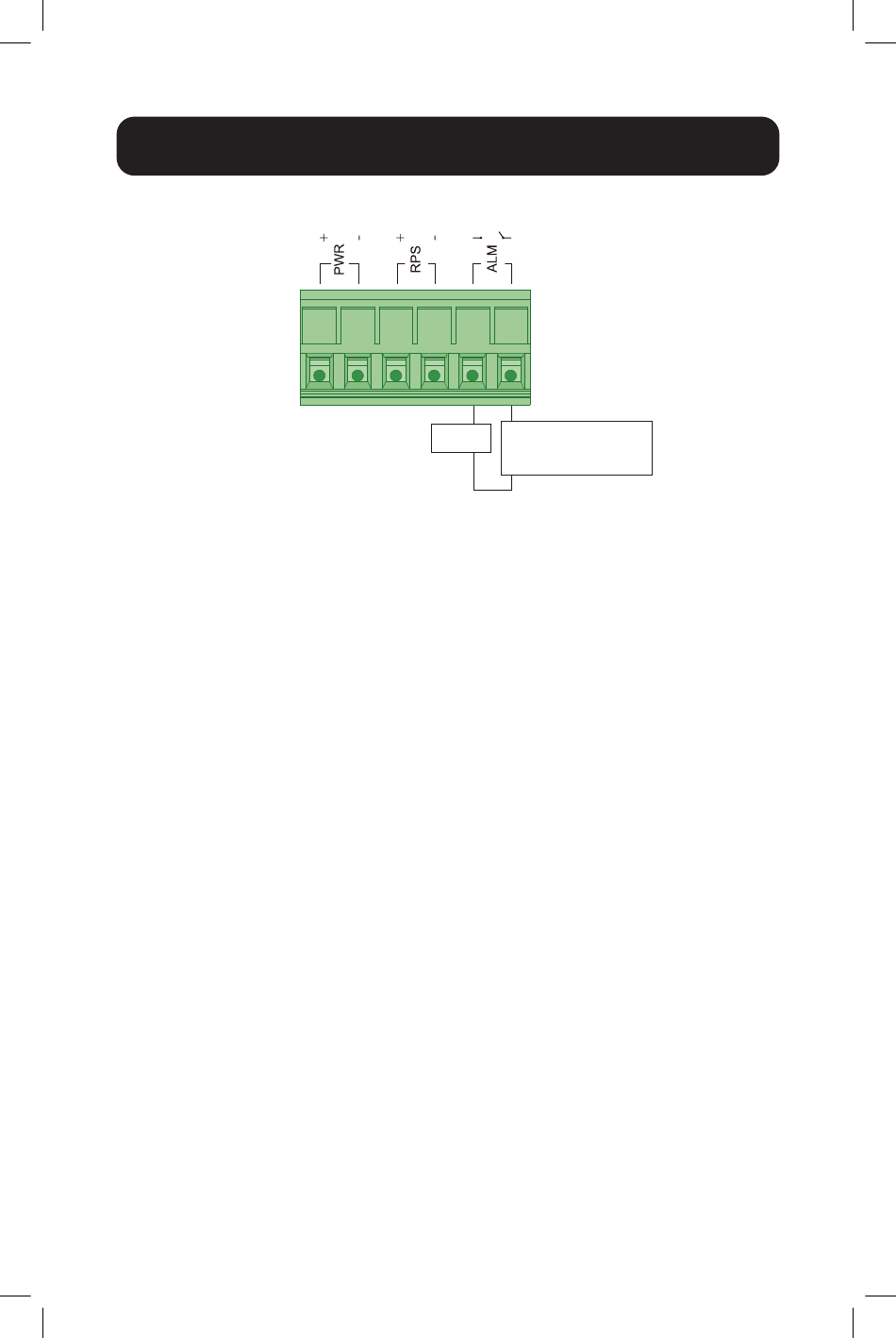

Verkabelung des Relaiskontaktes (ALM)
Externe
Last
Stromversorgung
Relais-Einstufung: 24 V, 1 A
Der NGI-U08C2 verfügt über einen Alarmrelais-Ausgang. Dieser
Relaiskontakt verwendet zwei Kontakte des Anschlussblocks auf
der oberen Platte. Die beiden Kontakte des 6-Pin-Anschlussblock-
Steckverbinders werden verwendet, um benutzerkonfigurierte
Ereignisse zu erkennen. Die beiden Drähte, die an die Fehlerkontakte
angeschlossen sind, bilden einen offenen Stromkreis, wenn ein vom
Benutzer konfiguriertes Ereignis ausgelöst wird. Tritt kein vom Benutzer
konfiguriertes Ereignis auf, bleibt der Stromkreis geschlossen.
DIP-Schalter-Einstellungen
Der Schalter unterstützt eine Alarmrelais-Ausgangsfunktion, mit der
Sie eine Alarmleuchte oder einen Summer anschließen können.
Wenn Ereignisse durch die DIPs ausgelöst werden, wird das Relais
EINGESCHALTET, um die Alarmleuchte oder den Summer zu aktivieren.
Die Last kann eine Alarmleuchte, ein Summer oder ein anderes Gerät
sein.
106
