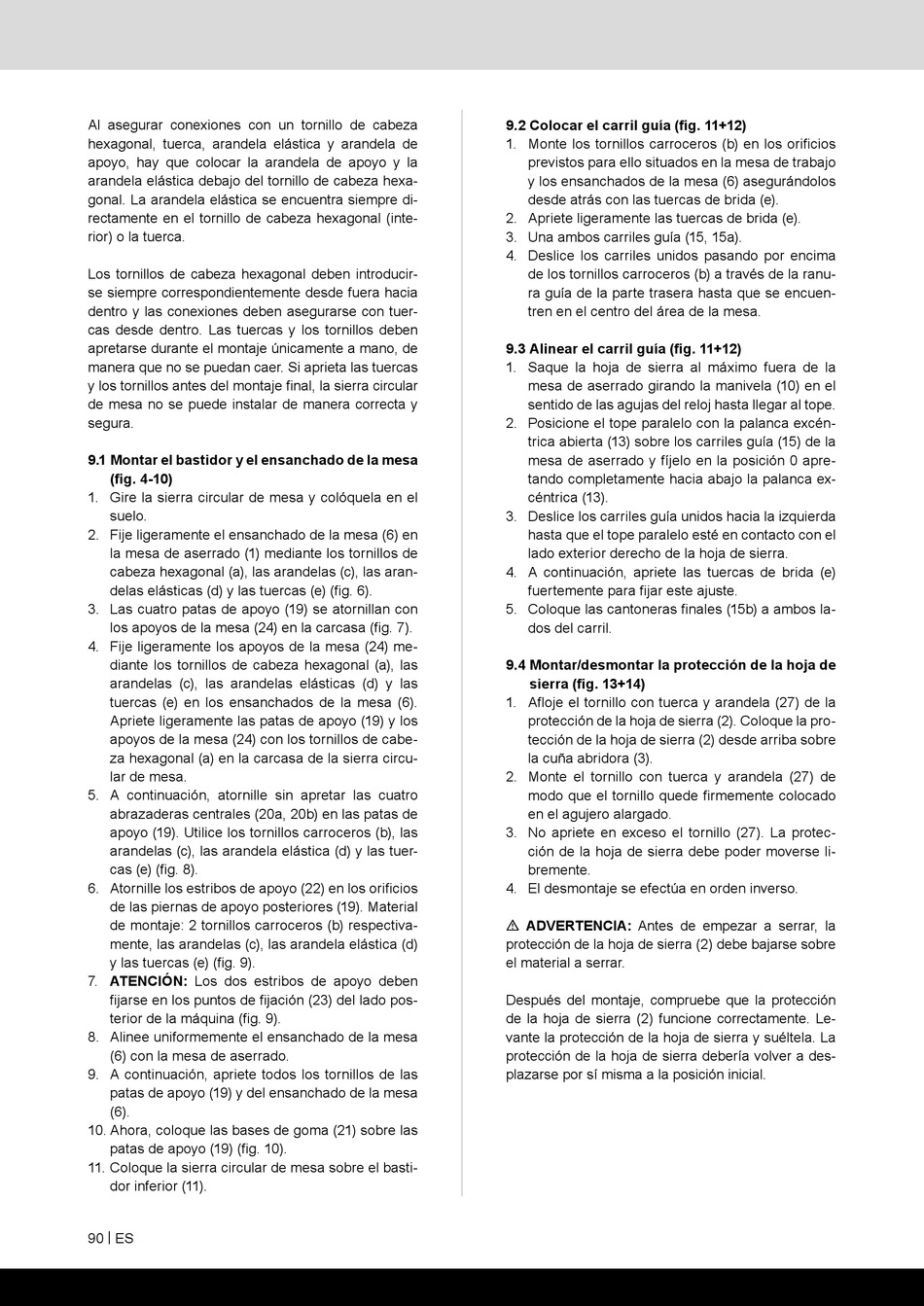

Al asegurar conexiones con un tornillo de cabeza
hexagonal, tuerca, arandela elástica y arandela de
apoyo, hay que colocar la arandela de apoyo y la
arandela elástica debajo del tornillo de cabeza hexa-
gonal. La arandela elástica se encuentra siempre di-
rectamente en el tornillo de cabeza hexagonal (inte-
rior) o la tuerca.
Los tornillos de cabeza hexagonal deben introducir-
se siempre correspondientemente desde fuera hacia
dentro y las conexiones deben asegurarse con tuer-
cas desde dentro. Las tuercas y los tornillos deben
apretarse durante el montaje únicamente a mano, de
manera que no se puedan caer. Si aprieta las tuercas
y los tornillos antes del montaje final, la sierra circular
de mesa no se puede instalar de manera correcta y
segura.
9.1 Montar el bastidor y el ensanchado de la mesa
(fig. 4-10)
1. Gire la sierra circular de mesa y colóquela en el
suelo.
2. Fije ligeramente el ensanchado de la mesa (6) en
la mesa de aserrado (1) mediante los tornillos de
cabeza hexagonal (a), las arandelas (c), las aran-
delas elásticas (d) y las tuercas (e) (fig. 6).
3. Las cuatro patas de apoyo (19) se atornillan con
los apoyos de la mesa (24) en la carcasa (fig. 7).
4. Fije ligeramente los apoyos de la mesa (24) me-
diante los tornillos de cabeza hexagonal (a), las
arandelas (c), las arandelas elásticas (d) y las
tuercas (e) en los ensanchados de la mesa (6).
Apriete ligeramente las patas de apoyo (19) y los
apoyos de la mesa (24) con los tornillos de cabe-
za hexagonal (a) en la carcasa de la sierra circu-
lar de mesa.
5. A continuación, atornille sin apretar las cuatro
abrazaderas centrales (20a, 20b) en las patas de
apoyo (19). Utilice los tornillos carroceros (b), las
arandelas (c), las arandela elástica (d) y las tuer-
cas (e) (fig. 8).
6. Atornille los estribos de apoyo (22) en los orificios
de las piernas de apoyo posteriores (19). Material
de montaje: 2 tornillos carroceros (b) respectiva-
mente, las arandelas (c), las arandela elástica (d)
y las tuercas (e) (fig. 9).
7. ATENCIÓN: Los dos estribos de apoyo deben
fijarse en los puntos de fijación (23) del lado pos-
terior de la máquina (fig. 9).
8. Alinee uniformemente el ensanchado de la mesa
(6) con la mesa de aserrado.
9. A continuación, apriete todos los tornillos de las
patas de apoyo (19) y del ensanchado de la mesa
(6).
10. Ahora, coloque las bases de goma (21) sobre las
patas de apoyo (19) (fig. 10).
11. Coloque la sierra circular de mesa sobre el basti-
dor inferior (11).
90 | ES
9.2 Colocar el carril guía (fig. 11+12)
1. Monte los tornillos carroceros (b) en los orificios
previstos para ello situados en la mesa de trabajo
y los ensanchados de la mesa (6) asegurándolos
desde atrás con las tuercas de brida (e).
2. Apriete ligeramente las tuercas de brida (e).
3. Una ambos carriles guía (15, 15a).
4. Deslice los carriles unidos pasando por encima
de los tornillos carroceros (b) a través de la ranu-
ra guía de la parte trasera hasta que se encuen-
tren en el centro del área de la mesa.
9.3 Alinear el carril guía (fig. 11+12)
1. Saque la hoja de sierra al máximo fuera de la
mesa de aserrado girando la manivela (10) en el
sentido de las agujas del reloj hasta llegar al tope.
2. Posicione el tope paralelo con la palanca excén-
trica abierta (13) sobre los carriles guía (15) de la
mesa de aserrado y fíjelo en la posición 0 apre-
tando completamente hacia abajo la palanca ex-
céntrica (13).
3. Deslice los carriles guía unidos hacia la izquierda
hasta que el tope paralelo esté en contacto con el
lado exterior derecho de la hoja de sierra.
4. A continuación, apriete las tuercas de brida (e)
fuertemente para fijar este ajuste.
5. Coloque las cantoneras finales (15b) a ambos la-
dos del carril.
9.4 Montar/desmontar la protección de la hoja de
sierra (fig. 13+14)
1. Afloje el tornillo con tuerca y arandela (27) de la
protección de la hoja de sierra (2). Coloque la pro-
tección de la hoja de sierra (2) desde arriba sobre
la cuña abridora (3).
2. Monte el tornillo con tuerca y arandela (27) de
modo que el tornillo quede firmemente colocado
en el agujero alargado.
3. No apriete en exceso el tornillo (27). La protec-
ción de la hoja de sierra debe poder moverse li-
bremente.
4. El desmontaje se efectúa en orden inverso.
m ADVERTENCIA: Antes de empezar a serrar, la
protección de la hoja de sierra (2) debe bajarse sobre
el material a serrar.
Después del montaje, compruebe que la protección
de la hoja de sierra (2) funcione correctamente. Le-
vante la protección de la hoja de sierra y suéltela. La
protección de la hoja de sierra debería volver a des-
plazarse por sí misma a la posición inicial.
