Widerstandsmessung; Wechselstrommessung; Temperaturmessung; Kapazitätsmessung - Inline 43005C Bedienungsanleitung

4.8.1 Schließen Sie die schwarze Prüfleitung an die Buchse COM und die rote Prüfleitung für ein Maximum
von 200 mA an die Buchse mA an. Der Maximalstrom für HY980D beträgt 2 A. Schließen Sie die rote
Prüfleitung für ein Maximum von 20 A an die Buchse 20A an.
4.8.2 Stellen Sie den Bereichswahlschalter auf den gewünschten mA- oder A-Bereich ein.
4.8.3 Schließen Sie die Prüfleitungen in Serie mit der zu messenden Quelle oder Last an.
4.8.4 Die Anzeige erfolgt auf dem LCD-Display. Die Polarität der roten Messleitung wird angezeigt.
HINWEIS:
Wenn nur die Zahl "1" angezeigt wird, zeigt dies eine Überbereichssituation an und der höhere Bereich
muss gewählt werden.
Wenn der zu messende Wert im Voraus nicht bekannt ist, so stellen Sie den Bereichswahlschalter auf die
höchste Position.
" " bedeutet, dass der maximale Strom der mA-Buchse 200 mA beträgt. Der Maximalstrom für
HY980D beträgt 2 A. Ein Überstrom zerstört die Sicherung. Der Maximalstrom der Buchse 20A beträgt 20
A ohne Absicherung.

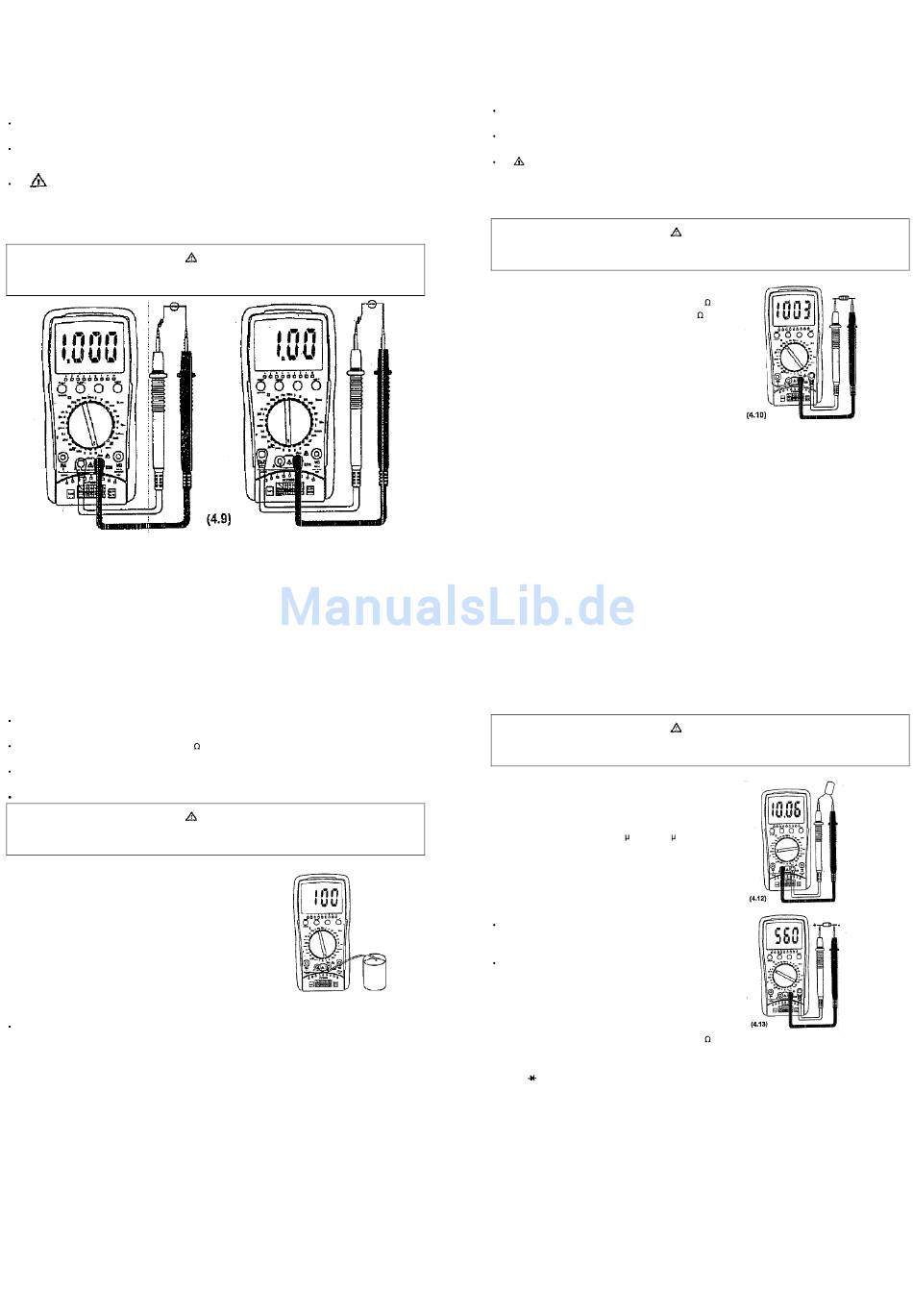

4.9 WECHSELSTROMMESSUNG

Schalten Sie den Strom des zu prüfenden Stromkreises aus, und schließen Sie dann das Messgerät an
den zu messenden Stromkreis an.
HINWEIS:
Im manuellen Bereichswahlmodus wird eine Überbereichssituation angezeigt, wenn nur die Zahl "1"
angezeigt wird, und der höhere Bereich muss gewählt werden.
Für das Messen von Widerständen über 1 M
die Anzeige stabilisiert.
Wenn der Eingang nicht angeschlossen ist, d.h. ein offener Stromkreis, wird die Zahl "1" für den
Überbereichszustand angezeigt.

4.11 TEMPERATURMESSUNG

Schließen Sie das Thermoelement nicht an den elektrischen Kreis an, um elektrischen Schlag zu
vermeiden.
4.11.1 Stellen Sie die Wahlschalter auf den Bereich TEMP.
4.11.2 Das LCD-Display zeigt die gegenwärtige
Umgebungstemperatur an.
4.11.3 Beim Messen der Temperatur mit dem Thermoelement
kann eine Sonde vom K-Typ für dieses Messgerät
verwendet werden. Stecken Sie den schwarzen Stecker
in die Buchse COM, den roten in die Buchse Cx hFE
TEMP, und bringen Sie das Ende des
Temperatursensors in Kontakt mit dem Bereich oder
der Oberfläche des zu messenden Objekts.
4.11.4 Die Anzeige erfolgt auf dem LCD-Display.
HINWEIS:
Bei besserer Isolierung brauchen der Temperaturmesskreis des Messgeräts und die Umgebung etwas
mehr Zeit, um einen Wärmeabgleich zu erreichen, erst dann wird eine genaue Ablesung erhalten.
WARNUNG
13
kann das Messgerät einige Sekunden brauchen, bis sich
WARNUNG
(4.11)
15
4.9.1 Verbinden Sie die schwarze Messleitung mit der Buchse COM und die rote Messleitung mit der
mA-Buchse für maximal 200 mA. Der Maximalstrom für HY980D beträgt 2 A. Schließen Sie die rote
Prüfleitung für ein Maximum von 20A an die Buchse 20A an.
4.9.2 Stellen Sie den Bereichswahlschalter auf den gewünschten mA- oder A-Bereich ein.
4.9.3 Schließen Sie die Prüfleitungen in Serie mit der zu messenden Quelle oder Last an.
4.9.4 Die Anzeige erfolgt auf dem LCD-Display.
HINWEIS:
Wenn nur die Zahl "1" angezeigt wird, zeigt dies eine Überbereichssituation an und der höhere Bereich
muss gewählt werden.
Wenn der zu messende Wert im Voraus nicht bekannt ist, so stellen Sie den Bereichswahlschalter auf die
höchste Position.
" " bedeutet, dass der maximale Strom der mA-Buchse 200 mA und der maximale Strom für HY980D
beträgt 2 A. Ein Überstrom zerstört die Sicherung. Der Maximalstrom der Buchse 20A beträgt 20 A ohne
Absicherung.

4.10 WIDERSTANDSMESSUNG

Wenn ein Widerstand in einem Stromkreis zu messen ist, achten Sie darauf, dass alle Stromquellen
abgeschaltet und alle Kondensatoren entladen sind.
4.10.1 Schließen Sie die schwarze Prüfleitung an die Buchse
COM und die rote Prüfleitung an die Buchse V/ /Hz an.
4.10.2 Stellen Sie die Wahlschalter auf den Bereich .
4.10.3 Schließen Sie die Prüfleitungen parallel zu dem zu
messenden Widerstand an.
4.10.4 Die Anzeige erfolgt auf dem LCD-Display.
4.12 KAPAZITÄTSMESSUNG
Stellen Sie zum Vermeiden von elektrischem Schlag vor Messen der Kapazität eines Kondensators
sicher, dass sich der Kondensator vollständig entladen hat.
Schließen Sie die schwarze Prüfleitung an die Buchse
4.12.1
COM und die rote Prüfleitung an die Buchse Cx hFE
TEMP an.
4.12.2 Stellen Sie den Bereichswahlschalter auf den
gewünschte Bereich nF, 2 F oder 200 F ein. Durch
Drücken auf RANGE kann zwischen automatischer und
manueller Bereichswahl umgeschaltet werden.
4.12.3 Stellen Sie vor Anschluss der Prüfleitungen an beiden
Seiten des zu prüfenden Kondensators sicher, dass der
Kondensator vollständig entladen ist.
HINWEIS:
Wenn der zu messende Wert im Voraus nicht bekannt ist, so
stellen Sie den Bereichswahlschalter auf die höchste
Position.
Im kleinen Kondensatorbereich schließt die Messung einen
kleinen Kapzazitätswert mit ein, der durch die Prüfleitungen
erzeugt wird. Dies hat keinen Einfluss auf die Genauigkeit der
Messung.
4.13 DIODENTEST
4.13.1 Schließen Sie die schwarze Prüfleitung an die Buchse
COM und die rote Prüfleitung an die Buchse V/ /Hz an.
(Die Polarität der roten Prüfleitung ist "+".)
4.13.2 Stellen Sie den Bereichswahlschalter auf den Bereich
.
4.13.3 Schließen Sie die rote Leitung an die Anode und die schwarze Leitung an die Kathode der zu
prüfenden Diode an.
4.13.4 Die Anzeige erfolgt auf dem LCD-Display.
WARNUNG
14
WARNUNG
16
