1. SICHERHEITSINFORMATIONEN

Um sicheren Betrieb zu gewährleisten und um die volle Funktionalität des Messgeräts zu nutzen,
befolgen Sie die Anweisungen in diesem Abschnitt bitte sorgfältig.
Befolgen Sie die Sicherheits- und Bedienungsanweisungen, um sicherzustellen, dass das Messgerät sicher
verwendet und in gutem Betriebszustand gehalten wird. Bei richtiger Verwendung und Pflege wird das digitale
Messgerät Ihnen viele Jahre lang zufriedenstellend dienen.
1.1 VORBEMERKUNGEN
1.1.1 Bei der Verwendung des Messgeräts muss der Benutzer alle normalen Sicherheitsregeln bezüglich
der folgenden Punkte beachten: Schutz vor den Gefahren durch elektrischen Strom. Schutz des
Messgeräts gegen Missbrauch.
1.1.2 Wenn das Messgerät geliefert wird, überprüfen Sie es auf Beschädigung, die während des
Transports aufgetreten sind.
1.1.3 Überprüfen Sie das Messgerät sofort auf Schäden, falls es schlechter Lagerung oder mangelhaften
Transportbedingungen ausgesetzt war.
1.1.4 Die Prüfleitungen müssen in gutem Zustand sein. Stellen Sie vor der Verwendung sicher, dass die
Isolation der Prüfleitungen nicht beschädigt ist und/oder dass die Leitungsdrähte nicht freigelegt sind.
1.1.5 Volle Einhaltung der Sicherheitsnormen kann nur bei Verwendung der mitgelieferten Prüfleitungen
garantiert werden. Erforderlichenfalls müssen sie durch dasselbe Modell oder solche mit denselben
Kennwerten ersetzt werden.
1.2 WÄHREND DER VERWENDUNG
1.2.1 Vor der Verwendung müssen Sie Eingangsbuchse, Funktion und Bereich richtig wählen.
1.2.2 Überschreiten Sie niemals die in den technischen Daten angegebenen Schutzgrenzwerte für jeden
Messbereich.
1.2.3 Berühren Sie keine nicht verwendeten Klemmen, wenn das Messgerät an einen Messkreis
angeschlossen ist.
1.2.4 Wenn der zu messende Wert bei manuellem Bereich im Voraus nicht bekannt ist, so stellen Sie den
Bereichswahlschalter auf die höchste Position.
1.2.5 Messen Sie keine Spannung, wenn die Spannung an den Anschlüssen 1000 V gegen Masse
überschreitet.
MANUAL Kabeltest, manuell
AUTO Kabeltest, automatisch
LIGHT Hintergrundbeleuchtung, Schalter für Öffnen der Rückwand
HFE Transistortestbuchse
HAOYUE Logo
Cx Kondensatormessbuchse.
Die Batterieladung ist für einen ordnungsgemäßen Betrieb nicht ausreichend.
* Optionale Funktion:
HOLD/TEST Schalter gedrückt halten für manuellen Kabeltest.

1.4 WARTUNG

1.4.1 Bitte versuchen Sie nicht, das Messgerät bei anliegender Spannung durch Entfernen des hinteren
Gehäuses einzustellen oder zu reparieren. Solche Tätigkeiten sollten nur von einem Techniker
durchgeführt werden, der die damit verbundene Gefahr voll versteht.
1.4.2 Trennen Sie vor dem Öffnen der Batterieabdeckung oder des Messgerätegehäuses immer die
Prüfleitungen von allen getesteten Schaltungen, .
Wenn das Messgerät anzeigt, müssen Sie die Batterie ersetzen, um zu verhüten, das eine
1.4.3
falsche Ablesung einen elektrischen Schlag verursacht.
1.4.4 Für den kontinuierlichen Brandschutz sollten Sie die Sicherung nur durch eine Sicherung mit den
gleichen Werten für Spannung und Strom ersetzen: F 500 mA/250 V. Die Sicherung für HY980D ist
Typ 2A/250 V (Flink).
1.4.5 Verwenden Sie keine Schleifmittel oder Lösungsmittel am Messgerät, sondern nur ein feuchtes Tuch
und ein mildes Waschmittel.
1.4.6 Stellen Sie den Hauptschalter immer auf OFF, wenn das Messgerät nicht verwendet wird.
1.4.7 Wenn das Messgerät für lange Zeit gelagert werden soll, sollte die Batterie entfernt werden, um
Beschädigung des Gerätes zu verhüten.
2. BESCHREIBUNG
Dieses Messgerät ist ein tragbares professionelles Messinstrument mit gut lesbaren LCD-Display und
Hintergrundbeleuchtung für einfache Ablesung.
Überlastschutz und Batteriestandsanzeige sind eingeschlossen. Dieses Messgerät ist ideal für den
Einsatz in den Bereichen Werkstatt, Schule, Hobby und Heimanwendungen.
Dieses Messgerät besitzt eine automatische Abschaltung.
WARNUNG
1
3
1.2.6 Seien Sie immer vorsichtig bei der Arbeit mit Spannungen über 60 V Gleichspannung oder 30 V
Wechselspannung effektiv. Halten Sie die Finger beim Messen hinter den Sondenbarrieren.
1.2.7 Verbinden Sie niemals die Prüfleitungen parallel zu einer Spannungsquelle, während sich der
Bereichswahlschalter im Modus Strom, Widerstand, Kapazität, Frequenz, Temperatur, Diode,
Transistor oder Kontinuität befindet. Sonst wird das Messgerät beschädigt.
1.2.8 Trennen Sie die Prüfleitungen vom zu prüfenden Stromkreis ab, bevor Sie den Bereichswahlschalter
zur Änderung der Funktion drehen.
1.2.9 Führen Sie niemals Messungen in den Modi Widerstand, Kapazität, Temperatur, Transistor, Dioden
und Kontinuität an Schaltungen durch, die unter Spannung stehen.
1.2.10 Verwenden Sie das Messgerät niemals in Umgebungen mit explosiver Luft, Dampf oder Schmutz.
1.2.11 Wenn Störungen oder Anomalien entdeckt werden, kann das Messgerät nicht weiter verwendet
werden und muss überprüft werden.
1.2.12 Verwenden Sie das Messgerät nur mit angebrachter und richtig befestigter Rückwand.
1.2.13 Bitte lagern oder verwenden Sie das Messgerät nicht an Orten, an denen es direktem Sonnenlicht,
hohen Temperaturen, Feuchtigkeit oder Kondensation ausgesetzt ist.
1.3 SYMBOLE
Wichtige Sicherheitsinformation, lesen Sie hierzu die Bedienungsanleitung.
Erdung
Sicherung
AC (Wechselstrom)
DC (Gleichstrom)
Diode
Kontinuitätssummer
TEMP Temperaturmessbuchse.
Hz Frequenztest
Gefährliche Spannung kann vorhanden sein.
°C Grad Celsius
F Kapazität
Phasenleiter identifizieren

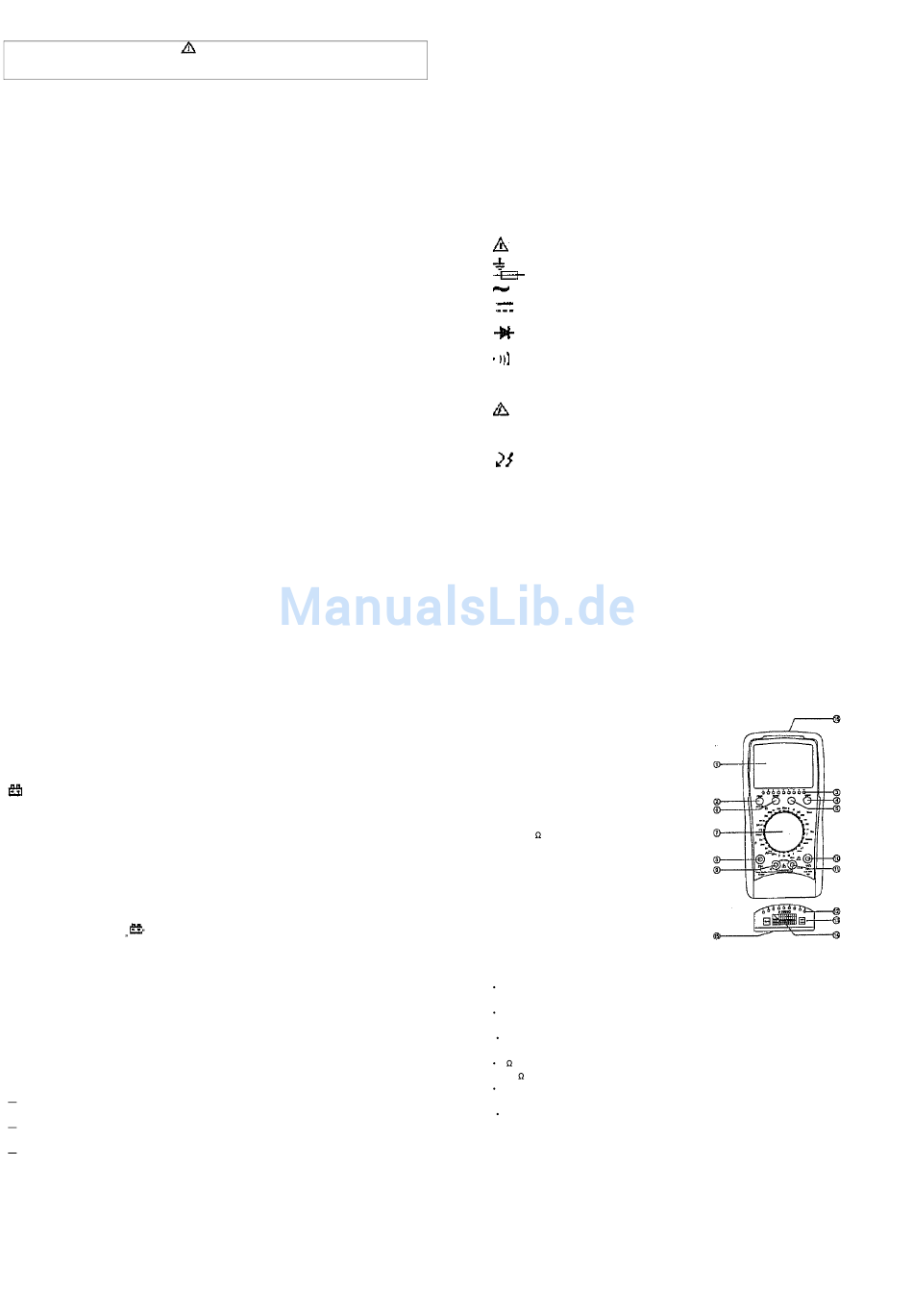

2.1 NAMEN DER KOMPONENTEN
(1) LCD-Display
(2) AUTOM. ABSCHALTUNG
(3) Kabeltestleuchte
(4) Hintergrundbeleuchtungsschalter
(5) Leuchte Phasenleiter
(6) Digitalschalter
(7) Drehschalter
(8) 20-A-Buchse
(9) mA-Buchse oder 2-A-Buchse
(10) V/ /Hz-Buchse
(11) COM-Buchse
(12) Langstrecken-Kabeltestleuchte
(13) Ferngerät
(14) Kabeltestleuchte, aufgedruckte Tabelle
(15) RJ45-, RJ11-, RJ12-Buchse
(16) RJ45-, RJ11-, RJ12-Buchse
2.2 ERKLÄRUNG DER SCHALTER, TASTEN UND BUCHSEN
AUTOM. ABSCHALTUNG
Die Taste wird zum Ausschalten des Geräts verwendet.
20-A-Buchse
Eingangsbuchse für Strom "20A".
* mA-Buchse oder 2-A-Buchse
Eingangsbuchse für Strom "mA" oder "2A". (2 A ausschließlich bei HY980D)
V/ /Hz-Buchse. Hz ist optional
V/ /Hz-Anschlüsse außer 20 A.
COM-Buchse
Gemeinsamer Anschluss für die Messung.
* TEMP-Buchse. Cx-Buchse. hFE-Buchse.
Eingangsanschluss für Temperatur
