Inline 43115 Bedienungsanleitung

Multimeter 3-in-1
Bedienungsanleitung
InLine® 43115
INHALT
1. Sicherheitsinformationen . 1
2. Beschreibung . 5
3. Bedienungsanleitung 7
4.Technische Daten 13
5. Ersetzen von Batterie und Sicherung .. 17
daran, dass an den Prüfpunkten
Spannungsimpulse hoher Amplitude anliegen
können, die das Messgerät beschädigen können.
1.2.6 Führen Sie Widerstandsmessungen niemals
an unter Strom stehenden Stromkreisen durch.
1.2.7 Seien Sie immer vorsichtig bei der Arbeit mit
Spannungen über 60 V Gleichspannung oder 30 V
effektiv Wechselspannung. Halten Sie die Finger
beim Messen hinter den Sondenbarrieren.
1.3 SYMBOLE
Wichtige Sicherheitsinformation, beziehen Sie
sich auf die Bedienungsanleitung.
Entspricht der Richtlinie der Europäischen Union
Masse
1.4 WARTUNG
1.4.1 Bitte versuchen Sie nicht, das Messgerät bei
anliegender Spannung durch Entfernen des
hinteren Gehäuses einzustellen oder zu reparieren.
Solche Tätigkeiten sollten nur von einem
Techniker durchgeführt werden, der die damit
verbundene Gefahr voll versteht.
1.4.2 Trennen Sie vor Öffnen des Messgeräts alle
Prüfleitungen von allen Stromquellen ab.
1.4.3 Wenn das Messgerät anzeigt, müssen
Sie die Batterie ersetzen, um zu verhindern, das
3
1. SICHERHEITSINFORMATIONEN
WARNUNG
Um sicheren Betrieb zu gewährleisten und um
die volle Funktionalität des Messgeräts zu
nutzen, befolgen Sie die Anweisungen in
diesem Abschnitt bitte sorgfältig.
Dieses Multimeter ist entsprechend IEC-1010 für
elektronische Messinstrumente mit einer
Überspannungskategorie CAT 1000V, CAT 600V
und Umweltverschmutzung 2 entworfen worden.
Bei richtiger Verwendung und Pflege wird das
digitale Multimeter Ihnen viele Jahre lang
zufriedenstellend dienen.
Befolgen Sie die Sicherheits- und
Bedienungsanweisungen, um sicherzustellen,
dass das Messgerät sicher verwendet und in
gutem Betriebszustand gehalten wird.
1.1 VORBEMERKUNGEN
1.1.1 Bei der Verwendung des Messgeräts muss
der Benutzer alle normalen Sicherheitsregeln
bezüglich der folgenden Punkte beachten:
Schutz gegen die Gefahr eines elektrischen
Schlags
Schutz des Messgeräts gegen Missbrauch
1.1.2 Wenn das Messgerät geliefert wird,
überprüfen Sie es auf Beschädigung während des
Transports.
1
eine falsche Ablesung einen elektrischen Schlag
verursacht.
1.4.4 Für andauernden Schutz gegen Feuer
sollten Sie die Sicherung nur durch eine Sicherung
mit den gleichen Werten für Spannung und Strom
ersetzen. F 200 mA/250 V (flink).
1.4.5 Verwenden Sie keine Schleifmittel oder
Lösungsmittel am Messgerät, sondern nur ein
feuchtes Tuch und ein mildes Waschmittel.
- 3 -
1.4.6 Stellen Sie den Hauptschalter immer auf OFF,
wenn das Messgerät nicht verwendet wird.
1.4.7 Wenn das Messgerät für lange Zeit gelagert
werden soll, sollte die Batterie entfernt werden, um
Beschädigung des Gerätes zu vermeiden.
2. BESCHREIBUNG
Der digitale 3-in-1 Multitester ist zur Kombination
der Funktionen eines digitalen Multimeters, eines
Telefonleitungstesters und eines
Netzwerkkabeltesters entworfen worden.
Gleichspannungsmessung, 5 Bereiche von 200
mV bis 1000 V
Wechselspannungsmessung, 5 Bereiche von
200 mV bis 700 V
Gleich-/Wechselstrommessung, 5 Bereiche von
200 A bis 10 A
Widerstandsmessung, 7 Bereiche von 200 bis
200 M
Diodentest
4
1.1.3 Überprüfen Sie das Gerät unmittelbar nach
dem Auspacken. Sollte Es beschädigt sein, so
reklamieren Sie die Beschädigung umgehend.
1.1.4 Die Prüfleitungen müssen in gutem Zustand
sein. Stellen Sie vor der Verwendung sicher, dass
die Isolation der Prüfleitungen nicht beschädigt ist
und/oder dass die Leitungsdrähte nicht freigelegt
sind.
1.1.5 Volle Einhaltung der Sicherheitsnormen kann
nur bei Verwendung der mitgelieferten
Prüfleitungen garantiert werden.
Erforderlichenfalls müssen sie durch dasselbe
Modell oder dieselbe Klasse ersetzt werden.
1.2 WÄHREND DER VERWENDUNG
1.2.1 Überschreiten Sie niemals die in den
technischen Daten angegebenen
Schutzgrenzwerte für jeden Messbereich.
1.2.2 Berühren Sie keine nicht verwendeten
Klemmen, wenn das Messgerät an einen
Messkreis angeschlossen ist.
1.2.3 Wenn der zu messende Wert im Voraus nicht
bekannt ist, so stellen Sie den
Bereichswahlschalter auf die höchste Position.
1.2.4 Trennen Sie die Prüfleitungen vom zu prüfenden
Stromkreis ab, bevor Sie den Bereichswahlschalter
zur Änderung der Funktion drehen.
1.2.5 Denken Sie bei Messungen an einem
Fernseher oder einem Hochleistungskreis immer
2
Hörbare Kontinuitätsprüfung
Batterietest: 1,5/6/9 V
Telefonleitungstest (RJ11)
Netzwerkkabeltest (RJ45)
- 4 -

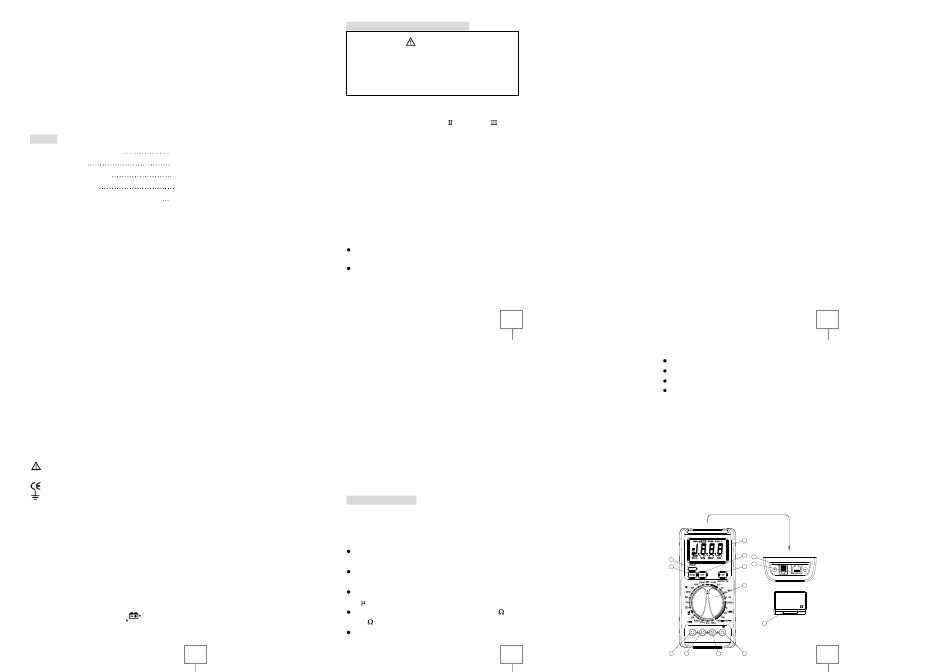

Namen der Komponenten
1- RJ11-Prüfbuchse
2- RJ45-Prüfbuchse
3- Datenhaltetaste (nur für Multimeter)
4- Umschalttaste AC/DC
5 bis 8- Eingangsbuchsen
9- RJ45-Buchse (entfernt)
10- Bereichs-/Funktionswahlschalter
11- Kabelprüfschalter/Erneut senden
12- Taste für Hintergrundbeleuchtung
13- LCD-Display
13
12
1
3
2
11
4
10
9
COM
10A A V
5
5 6 7 8
