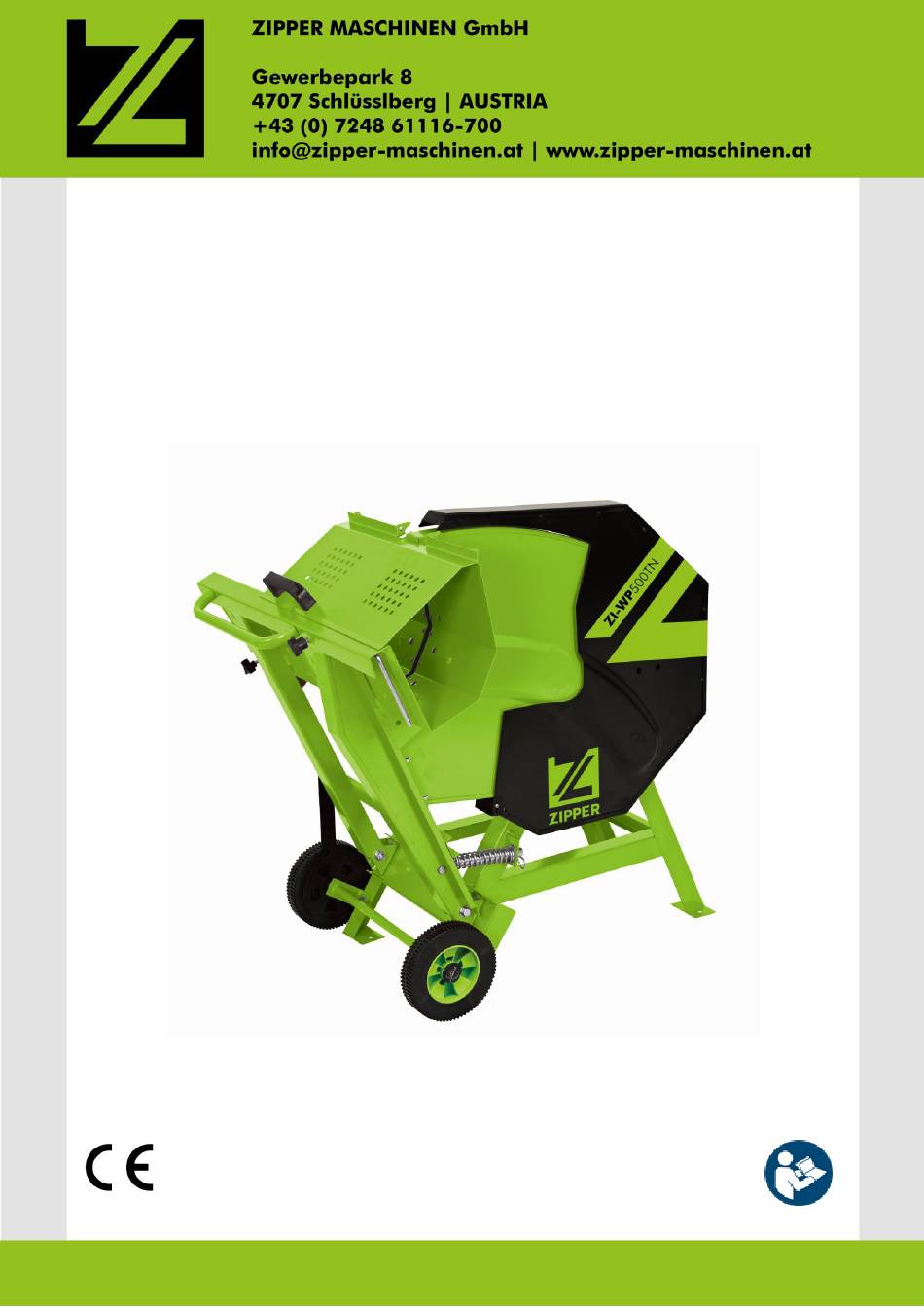

- Seite 1 Originalfassung BETRIEBSANLEITUNG WIPPSÄGE Übersetzung / Translation USER MANUAL LOG SAW ZI-WP500TN EAN: 9120039234410 Edition: 09.06.2021 – Revision 00 – TrT – DE/EN...
-
Seite 2: Inhaltsverzeichnis
Setting the log ruler ................29 15.2 Operating ................... 29 15.2.1 Start/Stop ..................29 15.2.2 Workflow .................... 29 CLEANING, MAINTENANCE, STORAGE, DISPOSAL 16.1 Cleaning ..................... 30 16.2 Maintenance ..................30 16.2.1 Sharpening the saw blade ..............30 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... - Seite 3 19.1 Ersatzteilbestellung / Spare parts order ............. 34 19.2 Explosionszeichnung / Exploding view ..........35 19.3 Ersatzteilliste / Spare part list ............36 EU KONFORMITÄTSERKLÄRUNG / CE-CERTIFICATE OF CONFORMITY GEWÄHRLEISTUNG (DE) WARRANTY GUIDELINES (EN) PRODUKTBEOBACHTUNG / PRODUCT MONITORING ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN...
-
Seite 4: Sicherheitszeichen / Safety Signs
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die ent- fernt wurden, sind umgehend zu erneuern! Warning signs and/or stickers on the machine which are illegible or have been re- moved must be replaced immediately! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... -
Seite 5: Technik / Technics

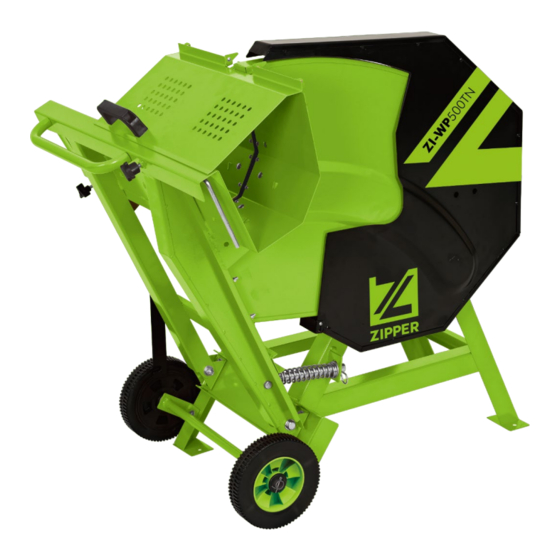

Stammauflage / log carriage Stammauflageverlängerung / EIN-AUS-Schalter / ON-OFF switch log carriage extension Stecker / plug Verriegelung / locking plate Sperrbolzen für Sägeblatt / Rad / wheel saw blade stop pin Rückstellfeder / return spring ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... -
Seite 6: Technische Daten / Technical Data
The per- missible workplace values may also vary from country to country. However, this information should enable the user to make a better assessment of hazard and risk. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... -
Seite 7: Urheberrecht
Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der ZIPPER Wippsäge ZI-WP500TN, nachfolgend als „Maschine“ bezeichnet. Die Anleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen, vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie der Maschine bei, wenn... -
Seite 8: Bestimmungsgemäße Verwendung
Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargeleg- ten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadener- satzansprüche gegenüber der Zipper Maschinen GmbH zur Folge. Anforderungen an Benutzer Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis der Be-... -
Seite 9: Allgemeine Sicherheitshinweise
Sie sie von der Stromversorgung. Warten Sie vor der Aufnahme von Arbeiten an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab und sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... -
Seite 10: Elektrische Sicherheit
Versuchen Sie niemals, ein blockiertes Sägeblatt zu befreien, ohne die Säge vorher auszu- schalten. Gefahrenhinweise Trotz bestimmungsmäßiger Verwendung bleiben bestimmte Restrisiken bestehen. Bedingt durch Aufbau und Konstruktion der Maschine können im Umgang mit den Maschinen Gefährdungssituati- onen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet sind: ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... -
Seite 11: Transport
Wenn Sie die Maschine mit einem Fahrzeug transportie- ren, sorgen Sie für eine entsprechende Ladungssiche- rung! Transport der zusammengebauten Maschine Die Maschine ist mit zwei Rädern ausgestattet, welche einen einfachen Transport ermöglichen. HINWEIS: Transportieren Sie die Maschine niemals im beladenen Zustand! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... -
Seite 12: Lieferumfang Prüfen
3. Stellen Sie sich hinter die Maschine und kippen Sie sie, bis der Transport auf den Rädern möglich ist (siehe Abb. C). 7 MONTAGE Lieferumfang prüfen Überprüfen Sie die Maschine nach Anlieferung unverzüglich auf Transportschäden und fehlende Teile. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... -
Seite 13: Der Arbeitsplatz
Grundgestells (2) und richten Sie die Bohrlöcher aus (siehe Abb. E, Bild 1). Befestigen Sie die Radachse (1) mit insgesamt vier Schrauben M8×20 (3), acht Unterlegscheiben (4) und vier Muttern (5) am Grundgestell (2) (siehe Abb. E, Bild 2). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... -
Seite 14: Elektrischer Anschluss
3. Erforderlichen Querschnitt des Versorgungskabels (empfohlen wird die Verwendung eines Ka- bels Typ H07RN (WDE0282), wobei Maßnahmen zum Schutz gegen mechanische Beschädigung getroffen werden müssen) einer Strombelastbarkeitstabelle entnehmen. Stellen Sie sicher, dass die Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt ist. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... -
Seite 15: Arbeiten Vor Inbetriebnahme
Achten Sie auf die Verwendung der richtigen Stromversorgung und Kabel. Stecken Sie den Stecker in die Steckdose. 8.1.1 Entriegeln der Maschine HINWEIS: vor Inbetriebnahme der Maschine muss die Verriegelung (1) gelöst werden (siehe Abb. H)! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... -
Seite 16: Einstellung Stammlehre
Gehen Sie im Fall einer Blockade des Sägeblattes wie folgt vor: Schalten Sie die Maschine sofort aus! Warten Sie, bis die Maschine völlig zum Stillstand gekommen ist. Ziehen Sie den Netzstecker. Entfernen Sie anschließend das blockierte Schnittgut vorsichtig aus der Maschine. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... -
Seite 17: Reinigung, Wartung, Lagerung, Entsorgung
Mit der Feile keine scharfen Kerben an der Zahnwurzel machen. Klingenklammern immer sorgfältig reinigen. 9.2.2 Wechseln des Sägeblattes V O R S I C H T Beim Hantieren mit Kreissägeblätter beim Werkzeugwechsel bitte Schnittschutzhand- schuhe benutzen um Verletzungsgefahr zu vermeiden. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... - Seite 18 Unterlegscheiben (2) von der Schutzplatte (3) (siehe Abb. 2. Ziehen Sie den Splint (4) aus dem Rücklauffüh- rungsrohr und entfernen Sie die Unterlegscheibe (5) (siehe Abb. K). Senken Sie die Stammauflage (6) langsam zum Boden ab (siehe Abb. L). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN...
-
Seite 19: Lagerung
Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Säge zu verlän- gern und ein leichtgängiges Bedienen zu gewährleisten: Reinigen Sie die Maschine gründlich. Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl. Niemals Fett verwenden! Motor nicht ölen! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... -
Seite 20: Entsorgung
Motor kann nicht laufen – Sicherung ausgelöst Überlastung durch stump- Sägeblatt tauschen fes Sägeblatt Stumpfes Sägeblatt Geschärftes Sägeblatt einsetzen Verbrannte Stellen an der Schnittfläche Falsches Sägeblatt Sägeblatt tauschen ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... -
Seite 39: Produktbeobachtung / Product Monitoring
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o ! Kontaktadresse / Contact address Z.I.P.P.E.R MASCHINEN GmbH AUSTRIA • 4707 Schlüsslberg • Gewerbepark 8 Tel +43 7248 61116 – 700 info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN... - Seite 40 PRODUKTBEOBACHTUNG / PRODUCT MONITORING ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP500TN...
