Produktinformation TC:Bus-Zentrale BVS25 Inhaltsverzeichnis Seite Produktbeschreibung - Bestimmungsgemässer Gebrauch - Funktionsumfang Sicherheitshinweise Technische Daten Geräteübersicht Anzeige der Bedienelemente Fehleranzeige und -beseitigung Inbetriebnahme Konfigurationsmöglichkeiten Programmierung Türöffner- und Lichtschaltzeiten Service PI BVS25 11.21... -
Seite 2: Produktbeschreibung
Produktbeschreibung Bestimmungsgemässer Gebrauch Das Gerät BVS25 dient der zentralen Versorgung und Steuerung von TC:Bus-Anlagen. Einbau in einem Schaltschrank auf Hutschiene DIN EN 60715. Für Anwendungen, die vom bestimmungsgemässen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung. Funktionsumfang •... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheitsbestimmungen für Starkstrominstallationen zu beachten. • Montage, Installation und Inbetriebnahme dürfen nur durch Elektrofachpersonal vorgenommen werden. Für die Installation von TC:Bus-Anlagen gelten die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen. - getrennte Führung von Starkstrom- und Schwachstromleitungen - Mindestabstand von 10 cm bei gemeinsamer Leitungsführung - Trennstege einsetzen zwischen Stark- und Schwachstromleitungen in gemeinsam... -
Seite 4: Geräteübersicht

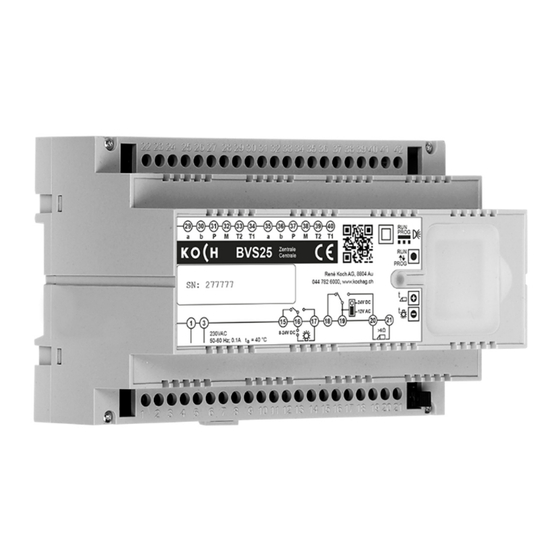

Geräteübersicht 1 LED Betriebsanzeige / Programmiermodus (grün) 8 Schaltausgang Türöffner 2 7-Segment-Display 9 Schaltausgang Lichtschalten 3 RUN/PROG-Taste 10 Verriegelung Hutschiene 4 Taste d: Einstellen der Türöffnerzeit 11 Anschluss: Versorgungsspannung 230 V 5 Taste L: Einstellen der Lichtschaltzeit 12 Hutschiene 6 Anschluss: Programmierset PTC-C / TCSK01 13 Anschluss: TC:Bus 7 Steckbrücke für Einstellungen Türöffner AC/DC* 14 Anschluss: TC:Bus... -
Seite 5: Anzeige Der Bedienelemente
Anzeige- und Bedienelemente LED Betriebsanzeige, - AUS: Gerät nicht in Betrieb Pro grammiermodus - AN: Gerät in Betrieb (LED grün) - blinkt: Anlage im Programmiermodus Programmiertaste - kurz drücken: Programmiermodus der Anlage de/aktivieren Taste d - Türöffnerzeit einstellen (siehe auch S.7) (Türöffnerzeit) - manuell: 0.5, 1, 2, 3, …9 s - Werkseinstellung: 5 s... -
Seite 6: Fehleranzeige Und -Beseitigung
Fehleranzeige und -beseitigung Fehler in der Anlage werden durch Zeichenfolgen in der 7-Segmentanzeige angezeigt. Die Fehleranzeige bleibt so lange aktiv, bis der Fehler beseitigt ist. Fehlerursachen Anzeige Beseitigung (ein Zeichen nach dem anderen) Kurzschluss oder Last reduzieren oder Kurz schluss beseitigen Überlast a/b (E A b) Kurzschluss oder... -
Seite 7: Konfigurationsmöglichkeiten
Konfigurationsmöglichkeiten Funktion Manuell TCSK01 Software STC-C Werkseinstellung Ab V 1.17.x.x Programmiermodus EIN/AUS – Türöffnerzeit einstellen – 5 Sek. Lichtschaltzeit einstellen – 120 Sek. Auslöseprotokoll Lichtschaltrelais wählen – – Lichtschaltprotokoll Gleich-/Wechselspannung für Türöffner Jumper – – Wechselspannung Sicherheitsmodus EIN/AUS – – Programmierung Türöffnerzeit einstellen Taste d solange drücken, bis... -
Seite 8: Service
