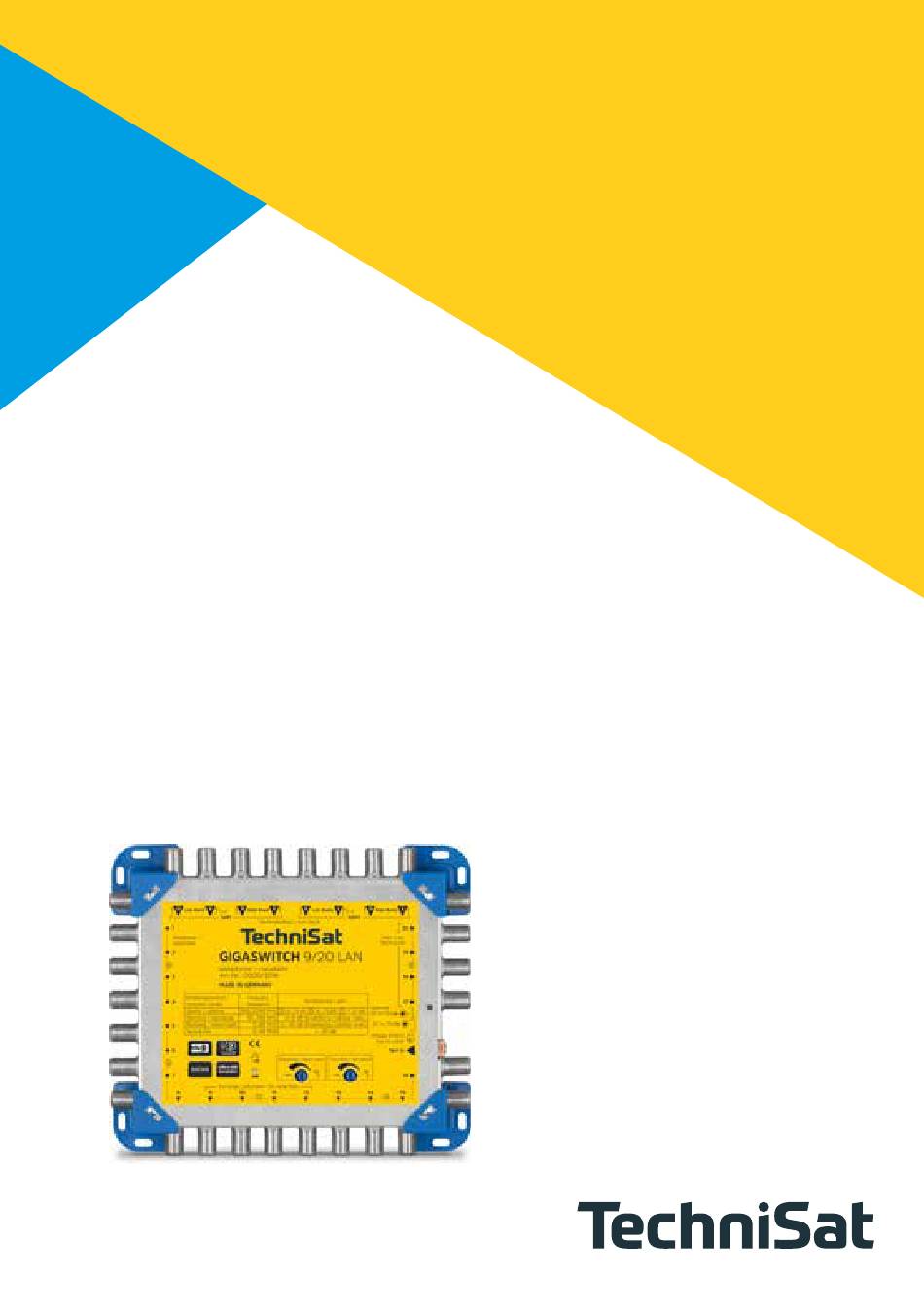

Bedienungsanleitung
GIGASWITCH 9/20 LAN
Kompakt-Multischalter für 20 Teilnehmer
zur Verteilung von 2 Orbitpositionen und terrestrischen Signalen sowie
TECHNILAN-Unterstützung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TechniSat GIGASWITCH 9/20 LAN

  • Seite 1 Bedienungsanleitung GIGASWITCH 9/20 LAN Kompakt-Multischalter für 20 Teilnehmer zur Verteilung von 2 Orbitpositionen und terrestrischen Signalen sowie TECHNILAN-Unterstützung...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise �����������������������������������������������������������������������������������������������������������������������������������2 Verwendungszweck �����������������������������������������������������������������������������������������������������������������������������������3 Bedienelemente und Anschlüsse ���������������������������������������������������������������������������������������������������������� 4 Das TECHNILAN-Netzwerk �����������������������������������������������������������������������������������������������������������������������5 Allgemeines ..................................5 Installationsbeispiel ................................5 Montage und Inbetriebnahme der Anlage �����������������������������������������������������������������������������������������6 Allgemeines ..................................6 Wahl der Außeneinheit / LNB ............................ 6 Erdung ....................................6 Wahl der Betriebsarten ..............................6 Funktionsanzeige ................................7 Stromversorgung ................................7 Maßnahmen zur Erhöhung der Datenrate im TECHNILAN-Netzwerk .............
  • Seite 3: Verwendungszweck

    ► bei starken äußeren Beschädigungen. Verwendungszweck Der Multischalter GIGASWITCH 9/20 LAN verteilt 2 Orbitpositionen (8 SatBlöcke) an bis zu 20 Teilneh- mer und kann in den Betriebsarten TECHNILAN oder DOCSIS betrieben werden. In der Betriebsart TECHNILAN kann über die vorhandene Sat-Verkabelung ein Peer-to-Peer Ethernetnetzwerk aufgebaut werden mit dem es möglich ist, Internetzugang und Heimnetzwerk für beliebige netzwerkfähige Geräte...
  • Seite 4: Bedienelemente Und Anschlüsse

    ❶ ❶ ❷ ❷ Bedienelemente und Anschlüsse ⓮ ⓮ ❸ ❸ ❹ ❹ ❺ ❺ ❻ ❻ ❼ ❼ ❽ ❽ ⓭ ⓭ ⓬ ⓬ ❾ ❾ ⓫ ⓫ ❿ ❿ ① SAT1 Nr Name Funktion Sat-Stammleitungseingänge, Sat-Position 1, DiSEqC™ A. ②...
  • Seite 5: Das Technilan-Netzwerk

    Internetzugang und Heimnetzwerk über die vorhandene Sat-Verkabelung zu verteilen und für beliebige netzwerkfähige Geräte anzubieten. Ein solches Netzwerk besteht aus dem GIGASWITCH 9/20 LAN mit angeschlossenem 13V-Netzteil und bis zu 16 TECHNILAN-Teilnehmermodems (siehe Kapitel 6.2). An die Ethernetbuchsen der Modems können die zu vernetzenden Endgeräte wie Computer, Drucker, DSL-Modems und auch die...
  • Seite 6: Montage Und Inbetriebnahme Der Anlage

    • Das erste Gerät nach der Außeneinheit ist mittels 4 mm² Kupferdraht mit der Gebäudeerde (z.B. mit dem geerdeten Antennenträger) zu verbinden. 5�4 Wahl der Betriebsarten Der GIGASWITCH 9/20 LAN kann in den Betriebsarten ‚TECHNILAN‘ oder ‚DOCSIS‘ genutzt werden. Die Auswahl der Betriebsart erfolgt durch das Anschließen der entsprechenden Steckernetzteile: Netzteil 13V/3A Netzteil 15V/1�2A...
  • Seite 7: Funktionsanzeige

    Überlastschutz angesprochen hat. 5�6 Stromversorgung Über das 13V-Steckernetzteil des GIGASWITCH 9/20 LAN werden alle an den Abzweigen angeschlos- senen TECHNILAN-Teilnehmerdosen gespeist. Gibt ein an der Dose angeschlossener Receiver eine höhere Spannung aus, z.B. 18 V für die horizontale Polarisation, übernimmt dieser die Spannungsver- sorgung des Modems, an dem er angeschlossen ist.
  • Seite 8: Maßnahmen Zur Erhöhung Der Datenrate Im Technilan-Netzwerk

    • Nutzen Sie für Ihr Netzwerk möglichst benachbarte Teilnehmerausgänge innerhalb der gekenn- zeichneten 4er Gruppen. • Vermeiden Sie zusätzliche Dämpfungen zwischen dem GIGASWITCH 9/20 LAN und den TECHNI- LAN-Dosen. • Im Frequenzbereich des TECHNILAN (2 … 68 MHz) dürfen keine Verstärker aktiv sein, welche die bidirektionale Übertragung verhindern (z.B.
  • Seite 9: Antennensteckdosen Und Technilan-Modems

    F-STECKER Self-Install™ 4.9, Art.-Nr.: 00100/3372 geeignet für folgende Koaxialkabel: • COAXSAT 120-4.6, Art.-Nr.: 0004/3107 • COAXSAT 140-4.6, Art.-Nr.: 0002/3106 Bei der Montage der Kompressionsstecker ist wie folgt vorzugehen: Kabel abisolieren. Geflecht auf den Kabelmantel biegen und die Folie an das Dielektrikum glatt anlegen. Stecker aufstecken und mit der Kompressions- zange (Art.-Nr.
  • Seite 10: Technische Daten

    Twin-Receiver geeignet Auskoppeldämpfung • TV/Radio typ. 2 dB • SAT 1 typ. 1.5 dB • SAT 2 typ. 2 dB Technische Daten Bezeichnung Wert Modell GIGASWITCH 9/20 LAN Artikel-Nr. 0000/3256 4019588032569 Allgemein Einheit Rückweg Terrestrik Satelliten-ZF Eingänge 1x F-Buchse 8x F-Buchse Frequenzbereich Eingänge...
  • Seite 11: Technische Daten Des Mitgelieferten Netzteils

    7�1 Technische Daten des mitgelieferten Netzteils Hersteller TechniSat Digital GmbH Julius-Saxler-Straße 3, D-54550 Daun Modellkennung YD-BG1300300EU-6A Eingangsspannung AC 230 V (± 10 %) Eingangswechselstromfrequenz 50 Hz Ausgangsspannung DC 13,0 V Ausgangsstrom 3,0 A Ausgangsleistung 39,0 W Durchschnittliche Effizienz im Betrieb...
  • Seite 12: Ce-Kennzeichnung Und Konformitätserklärung

    CE-Kennzeichnung und Konformitätserklärung Der GIGASWITCH 9/20 LAN trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Nor- men. Hiermit erklärt TechniSat, dass der Funkanlagentyp GIGASWITCH 9/20 LAN der Richtlinie 2014/53/ EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetad- resse verfügbar:...
