Arbeitsunterstellbock

Werbung

5 MONTAGE (ABB. 1)
Die Montage ist in Abbildung 1, Schritte 1-4, beschrieben. Ziehen Sie alle Schrauben und
Bolzen von Hand an, bis der Bock stabil ist. Stellen Sie den Arbeitsunterstellbock dann
senkrecht auf und ziehen Sie alle Muttern mit einem Schraubenschlüssel fest.

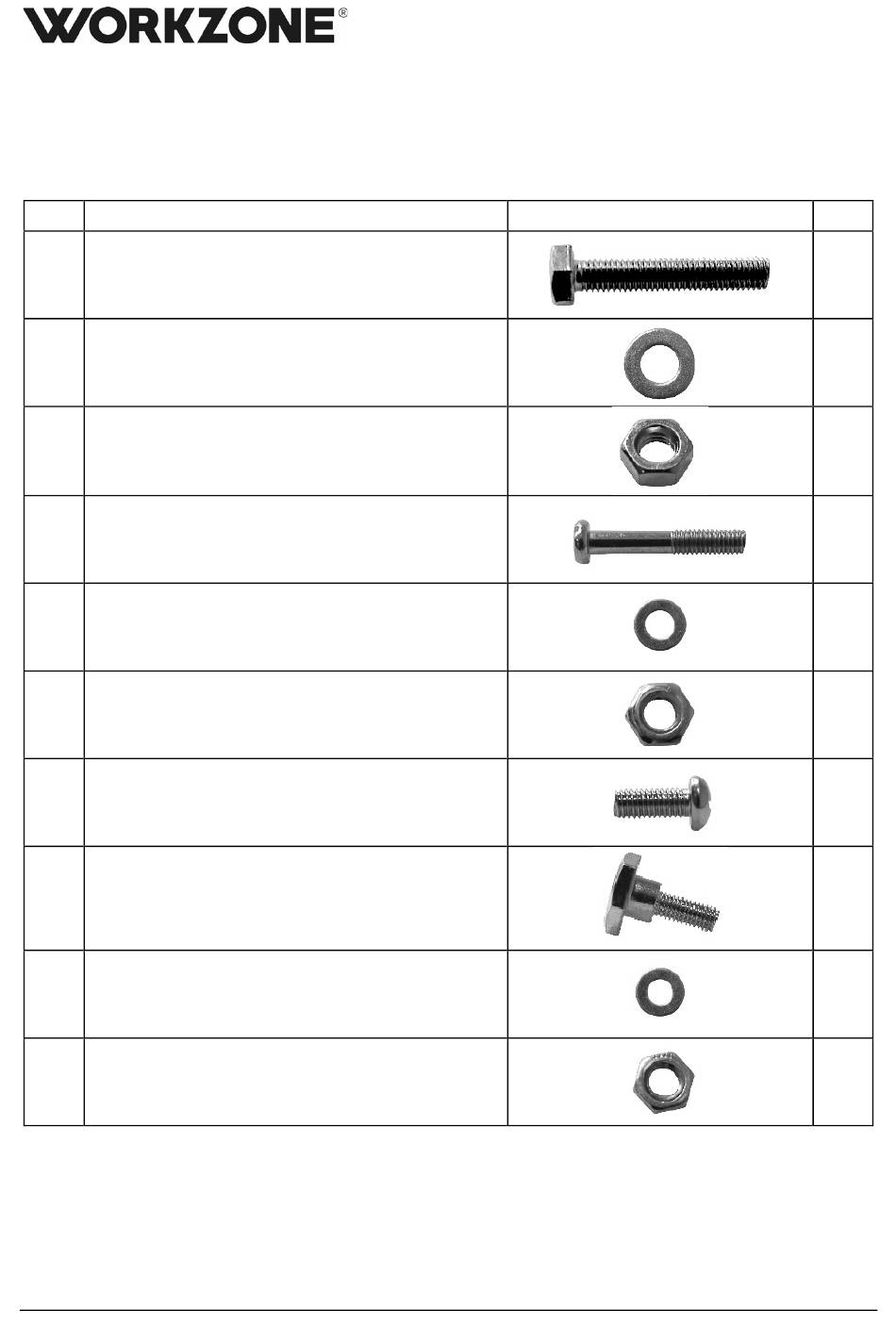

Teilliste
1
Sechskantbolzen Ø 8 mm x 45 mm
Ring (Unterlegscheibe) Innendurchmesser
2
8,4 mm für Bolzen (1)
3
Sechskantmutter Ø 8 mm für Bolzen (1)
4
Rundkopfbolzen Ø 6 mm x 35 mm
Ring (Unterlegscheibe) Innendurchmesser
5
6,4 mm für Bolzen (4)
Sechskantmutter Ø 6 mm
6
für Bolzen (4)
7
Flachkopfbolzen Ø 5 mm x 15 mm
8
Sechskantbolzen Ø 5 mm x 15 mm
Ring (Unterlegscheibe) Innendurchmesser
9
5,3 mm für Bolzen (8)
Sechskantmutter Ø 5 mm
10
für Bolzen (8)
Copyright © 2021 VARO nv
XYZ184
S e i t e
| 2
DE
#
4
4
4
8
16
8
2
2
6
4
